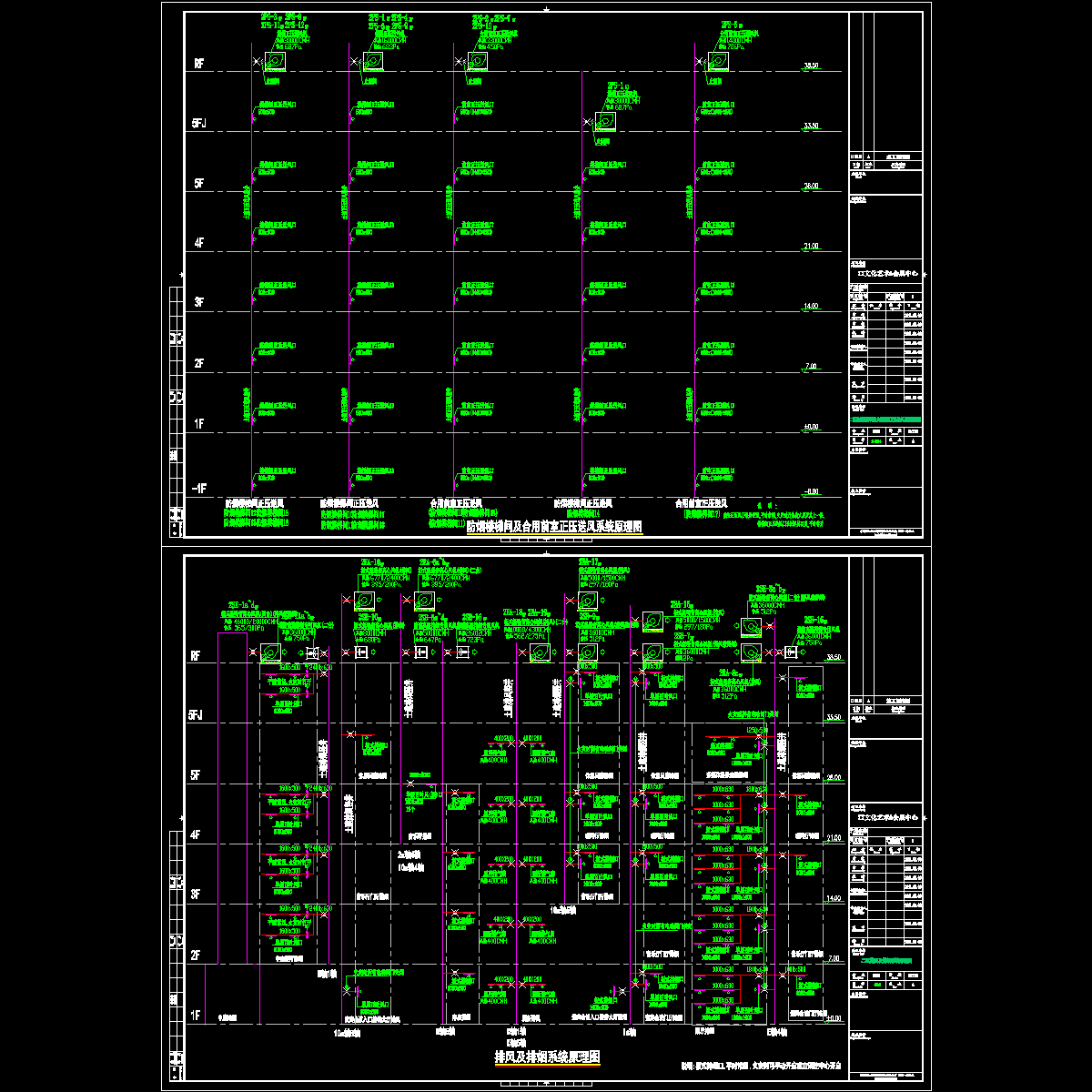

稿件为江苏某大型文化艺术会展中心空调通风设计施工图纸；由国内某顶级设计院设计。该项目由大剧院、展厅和音乐厅及半地下车库组成,其中半地下车库是单独设置在室外绿化下。大剧院部分为一区，由地下一层地上五层组成的高层建筑。建筑高度为35.0米音乐厅和展厅合称二区，由地下一层地上五层组成的高层建筑。建筑高度为38.5米半地下车库为三区，是由汽车库，自行车库和燃气真空热水机房组成。总建筑面积69612m2。

设计范围：该工程二区和三区的空调、通风、防排烟设计，以及燃气动力系统设计。包含冷热源机房设计。

空调风系统设计：
（1）音乐厅：空调系统送风量为50000m3/h。音乐厅观众席的送风方式为座位下送方式，每个座位的送风量为45m/h，送风柱内气流流速为1m/s，送风孔风速为≤0.25m/s。演奏区由于声学要求故采用墙下侧条形风口低速送风，回风采用观众厅后侧下回方式。
（2）一~五中庭及展厅采用带热回收的全空气定风量低速系统。送风方式采用条形风口侧送或下送以及旋流风口上送等形式，回风采用上回或侧墙下回等方式。
（3）五层多功能贵宾接待厅由于层高较高且有圆形采光顶，故采用周边条形风口侧送及侧墙下回风的气流组织。
（4）一~五层音乐厅回廊：音乐厅回廊每层单独设置空调机组，空气处理机组（AHU）带有混合、过滤、冷却去湿、加热、湿膜加湿、风机、等功能段的组合。过渡季节可实现50%全新风运行。送风方式采用旋流风口上送,回风采用侧墙百叶方式。
（5）五层及夹层中小贵宾接待室采用风机盘管加新风系统。
……

编制于近代年，图纸共46张。
