知名地产总部景观工程电气施工大样图

搜索更多资源
  • 建筑类别：其他
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 节点大样：灯具
  • 负荷等级：三级
  • 接地方式：TN-S
  • 项目所在地：上海
  • 强电设计：供配电系统,电气照明,电气控制,其它

概况：
该项目名称为上海某知名地产总部景观工程电气设计。
该项目电源分界点为电源进线柜内的出线开关后景观配电，电源进建筑物的位置及过墙套管根据现场另定。

设计范围：
（1）220/380V景观照明及动力配电系统。 （2）设备接地系统及安全措施。

部分图纸摘录：

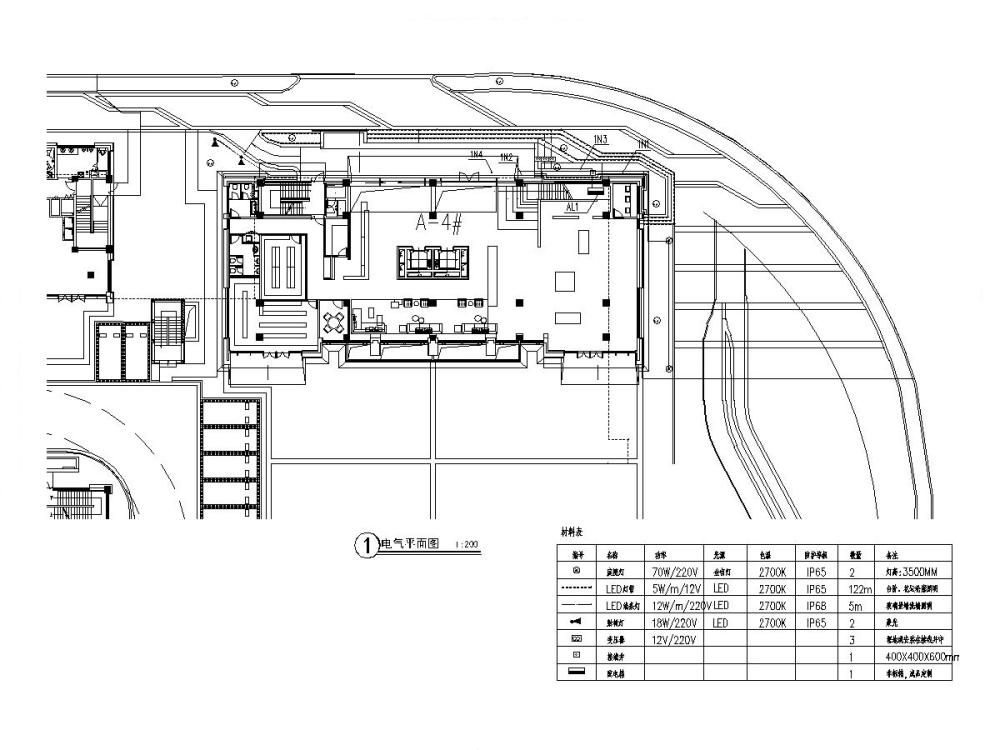

电气平面图

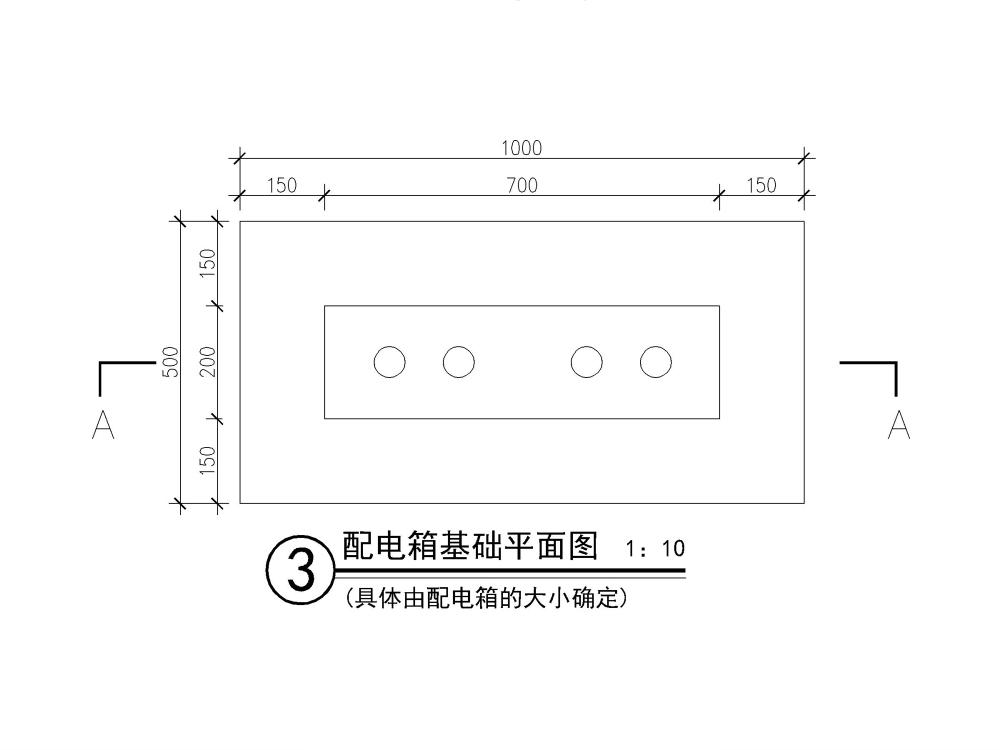

配电箱基础平面图

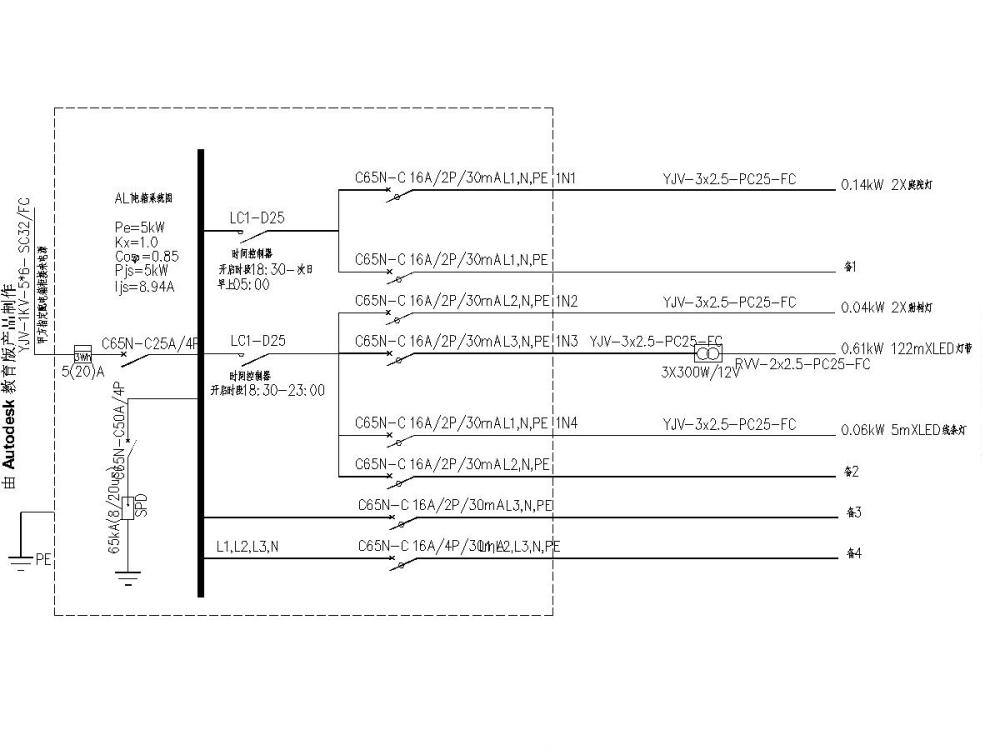

配电箱系统图

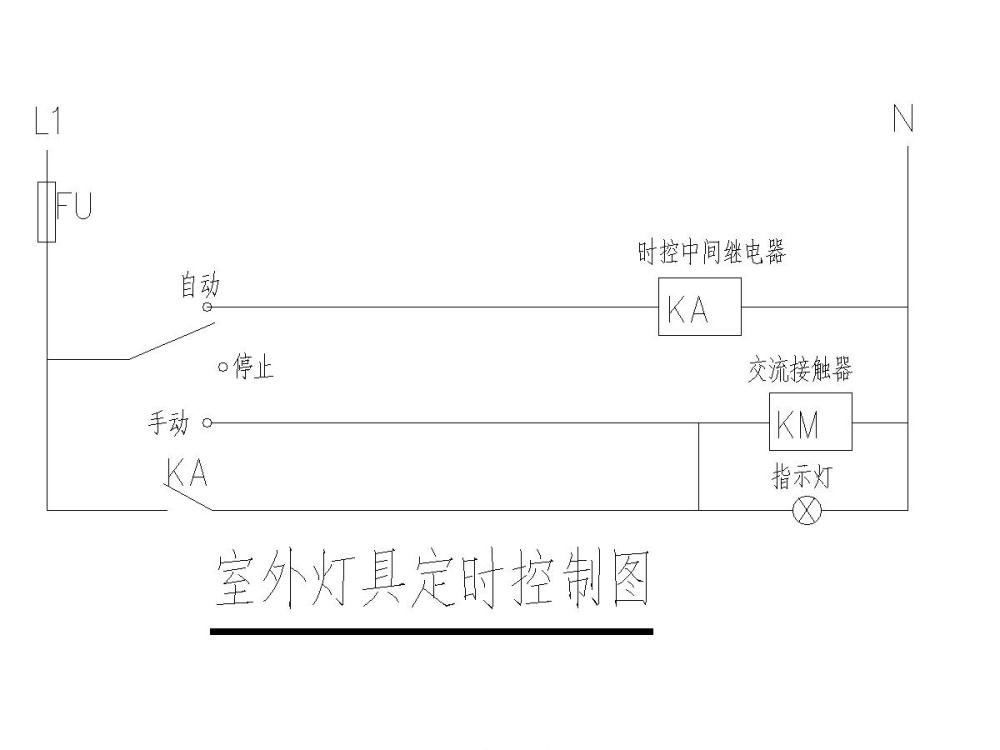

室外灯具定时控制图

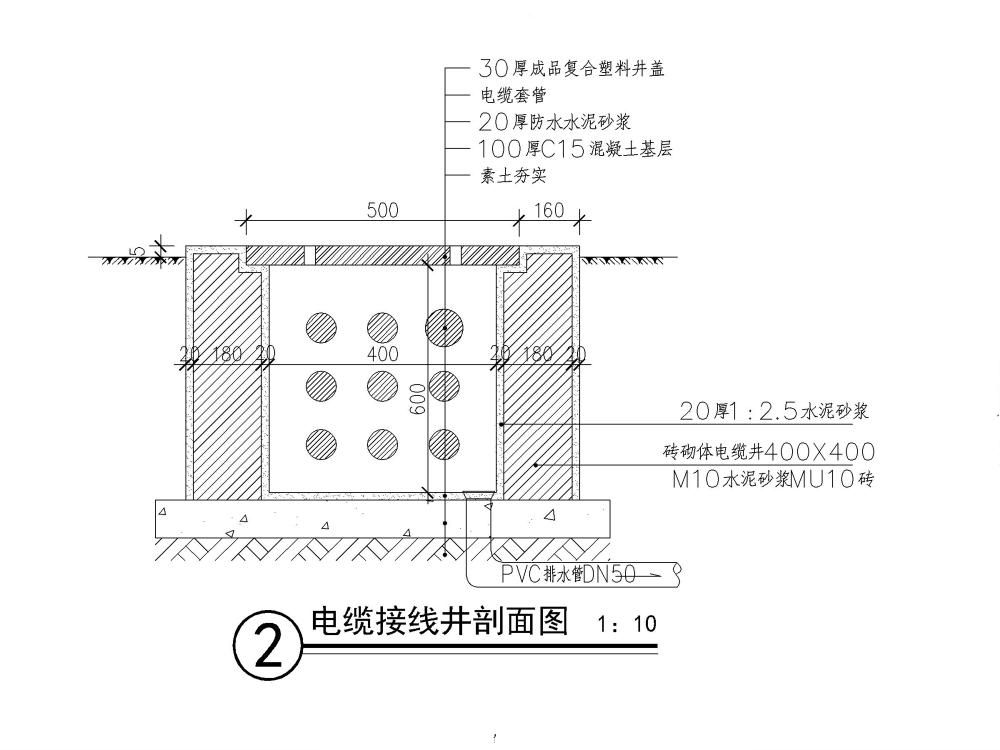

电缆接线井剖面图

高灯杆安装基础大样图
灯具示意图
