知名集团云计算基地景观电气CAD图纸

  • 建筑类别:办公,餐饮,其他
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:237326.586平方米
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计年代:近代
  • 项目所在地:山西
  • 强电设计:低压配电,电气照明,其它

附件详情

  • 1、 电气设计 说明
  • 2、 配电箱系统

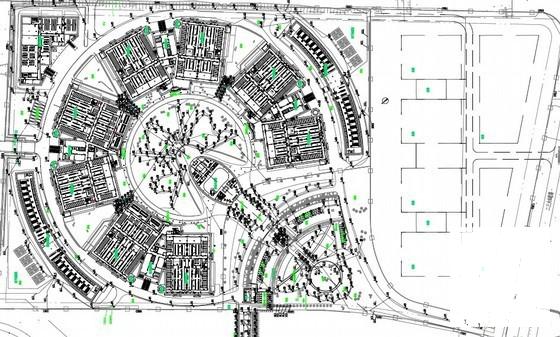

  • 3、电气总平面图
  • 4、办公楼首层室外连廊 照明平面图
  • 5、二层室外连廊照明平面图
  • 6、餐饮配套楼室外照明平面图
  • 7、总调度仓库室外照明平面图

附件详情

该附件是知名集团云基地景观电气图纸,总共10张。项目规划占地面积为237326.586平方米。

设计范围:1.景观照明配电;
2.弱电安防电源箱配电和其他电源预留;
设计内容:
1.景观照明
a)该资料涉及景观照明,包括踢脚灯、金卤路灯、庭院灯、金卤投光灯等。
b)凡金卤灯均应采用节能型电感镇流器,并设就地补偿cosΦ≥0.85。每个灯具单独设保险装
置。
c)灯杆均选用金属材质,金属灯罩、灯杆做为接闪器,利用灯杆基础作接地极。可触及的金
属灯杆和配电箱等金属照明设备均需保护接地,接地电阻应不大于4Ω。实测中如接地电阻不
满足要求,补打接地极。
d)照明配电箱的电源引入端设SPD过电压保护装置,减少雷击电磁脉冲造成的损害。
e)灯位布置为示意,如遇阻挡门口、通道等情况,可适当调整。
f)室外接地凡焊接处均应做防腐处理。
2.照明控制
采用时钟控制和手动控制结合,根据不同类型的控制回路单独控制。

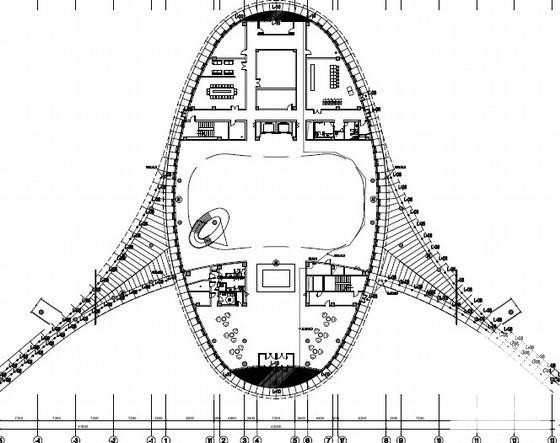

办公楼首层室外连廊照明平面图

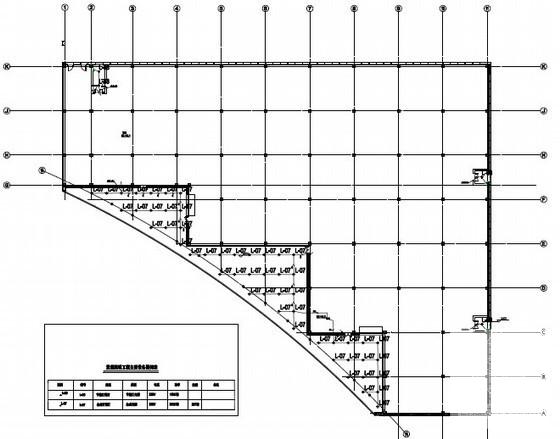

总调度仓库室外照明平面图

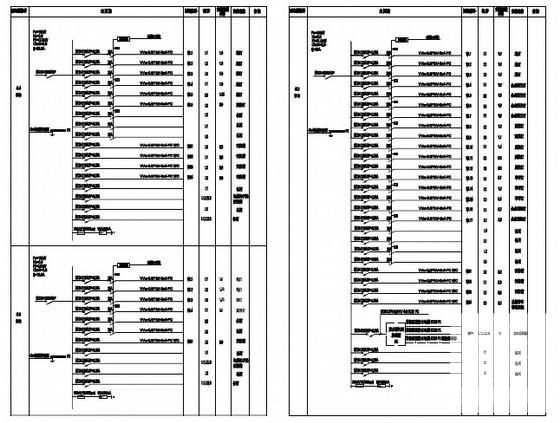

配电箱系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 知名集团云计算基地景观电气CAD图纸 - 1
    第 1 张图
  • 知名集团云计算基地景观电气CAD图纸 - 2
    第 2 张图
  • 知名集团云计算基地景观电气CAD图纸 - 3
    第 3 张图
  • 知名集团云计算基地景观电气CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
