知名大桥照明工程施工大样图
- 建筑类别：交通建筑,其他
- 建筑结构形式：钢筋混凝土结构
- 图纸设计深度：施工图
- 参考图纸：23张
- 设计年代：近代
- 地下室用途：人防
- 节点大样：人防
- 防雷等级：第三类
- 接地方式：TN-S
- 项目地址：浙江
- 设计：电气照明
附件详情
- 照明工程施工图设计说明
- 照明
- 工程数量表
- 路灯大样图
- 1#箱变配电系统图
- 2#箱变配电系统图
- 3#箱变配电系统图
- 路灯控制原理图
- 电力手孔详图
- 路灯基础构造图
- 25m高杆灯基础构造图
- ……
附件详情
本项目道路等级为城市主干路，平均亮度不低于2cd/m2，照明总均匀度不低于0.4，纵向均匀度不低于0.7；道路平均照度要求为不低于30lx，功率密度值不高于1.05W/m2；防眩光要求采用半截光型灯具。
编制于2015年，图纸共23张。

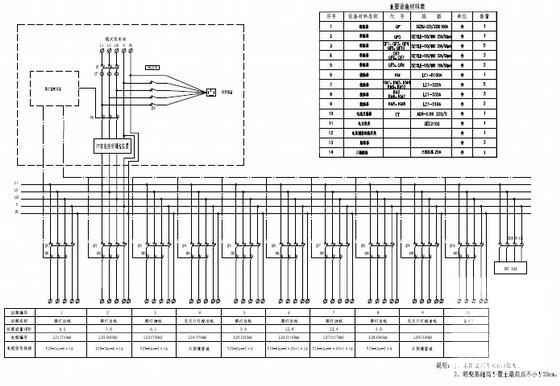

2#箱变配电系统图

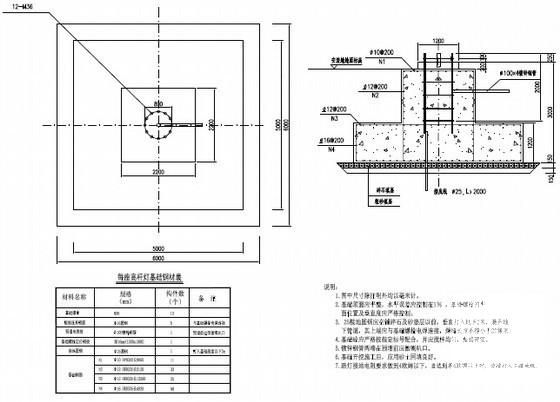

25m高杆灯基础构造图

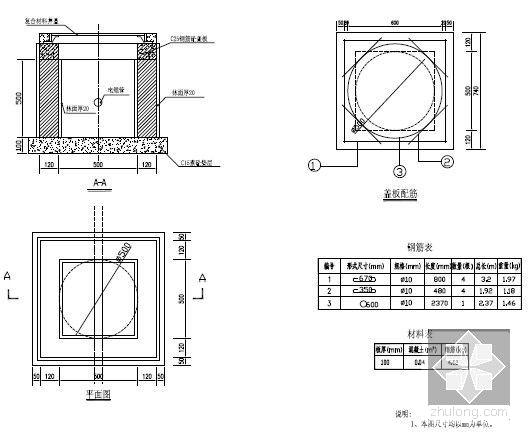

电力手孔详图

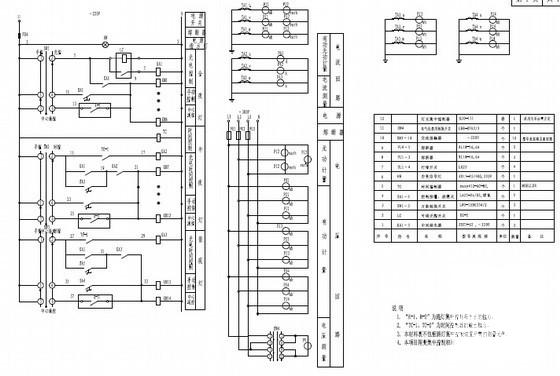

路灯控制原理图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

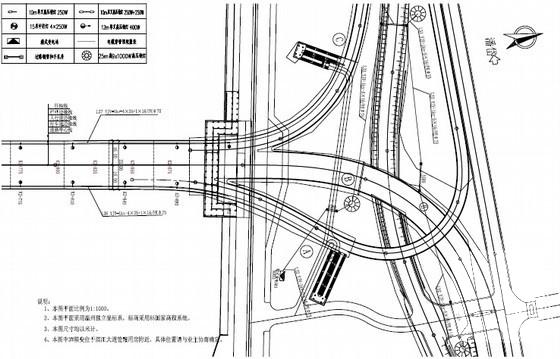

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
