城市次干道道路供电照明工程施工大样图设计50张

附件详情

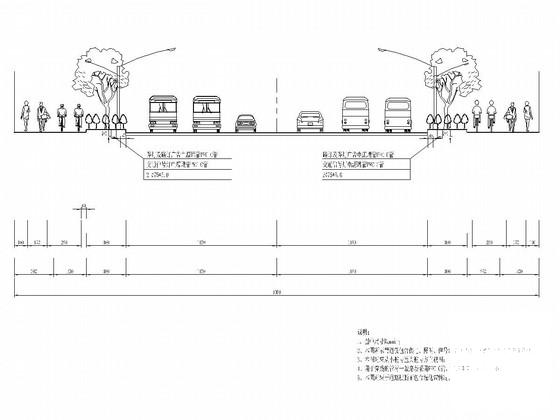

该项目建设总里程3.154km，红线宽40m，三幅路断面，双向六车道。

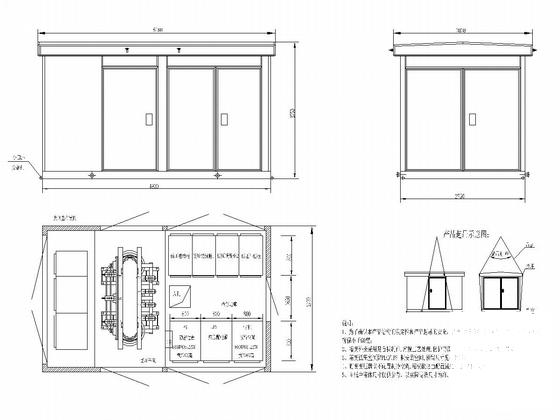

根据本项目的特点，其用电负荷主要为道路照明及部分交通信号灯设施，属于三级负荷。本道路属于该城镇重要主干道，有几个交通枢纽，外线电源应采用10kV专线进行供电或者采用环网供电方式，外线电源由业主委托供电部门实施，该资料界面从路灯变电所高压架空进线终端杆处开始。
……
道路 照明设计标准 取值:
本项目采用城市次干道的照明标准：车行道平均照度约为19.5lx，亮度均匀度和照度均匀度不小于0.4；非机动车道平均照度15lx、人行道平均照度为8lx左右，灯具维护系数为0.7；与主干路/次干道的交会区平均照度值为35lx左右，眩光指数为4～6，节能评价指标机动车交通道路的照明功率密度值LPD不大于0.91W/m2，采用截光型灯具，灯具防护等级不小于IP55。灯具采用双侧对称布置方式，为了保证路面照度均匀度和将眩光限制在容许范围内，采用截光型灯具，灯具纵向间距S，安装高度H和路面有效宽度W之间满足关系：H≥0.5W，S≤3H。
……

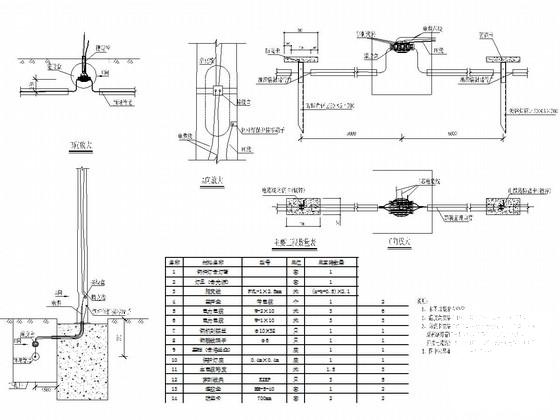

道路照明布置设计：

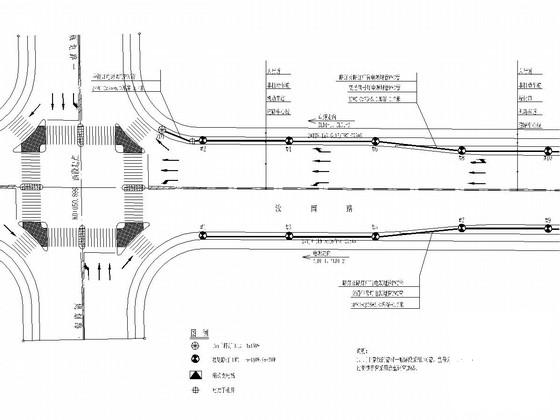

路灯布置及选型：路灯选型主要依据道路的宽幅、断面组成。该项目路幅宽度50米。

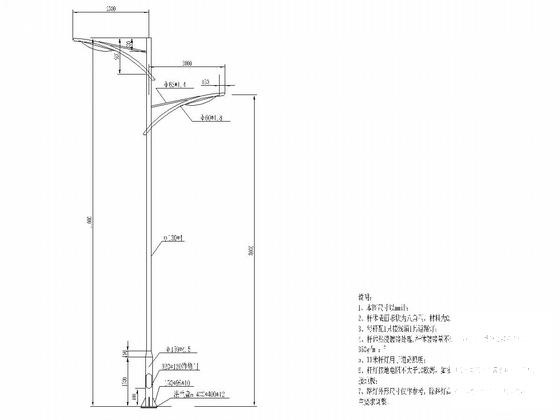

路灯灯布置方案为：在侧分车带内采用杆高11米，功率为180+70W LED双侧路灯，为两主干机动车道，非机动车道及人行道照明，灯具布置间距控制为28米左右。
……
共50张，。
