城市次干道道路工程施工大样图设计31张平面图

附件详情

  • 施工图 设计说明
  • 主要工程量数量表
  • 区域位置图
  • 道路标准横断面设计图
  • 道路平面设计图
  • 道路纵断面设计图
  • 逐桩坐标表
  • 平曲线表
  • 竖曲线要素及曲线位置
  • 路面结构设计图
  • 桥头处理设计图
  • 人行道铺装示意图
  • 缘石大样图
  • 人行道盲道设计图
  • 人行道 无障碍设计
  • 施工横断面设计图
  • 土方总量计算表
  • 道路绿化 设计说明
  • 苗木配置总平面图
  • 上木图
  • 下木图
  • 苗木配置网格定位总平面图

附件详情

本道路总长约323.1m,规划路幅24m。道路等级为城市次干道,设计车速为30Km/h。本次道路工程设计内容包括沥青混凝土路面设计、附属工程(侧石、绿化带等)及无障碍设施设计等。
……
主要技术标准:
道路等级:城市次干道
标准轴载:BZZ-100kN
设计年限:沥青混凝土路面结构使用年限10年
道路最小净高:人行道2.5m;机动车4.5m
……

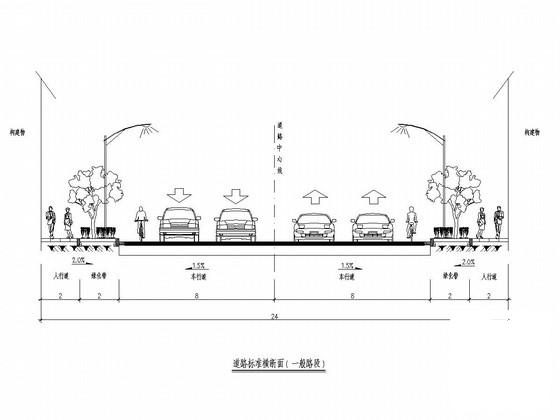

道路横断面设计:
综合考虑行人、车辆、知名地产率的需求,本次道路设计标准横断采用如下形式:
2m(人行通道)+2m(绿化带)+16m(车道)+2m(绿化带)+2m(人行通道)=24m
车道横坡型式为双面坡,坡度1.5%,坡向绿化带;人行道横坡型式为单面坡,坡度2.0%,坡向绿化带。
路拱型式采用直线型路拱。
……
共31张,。

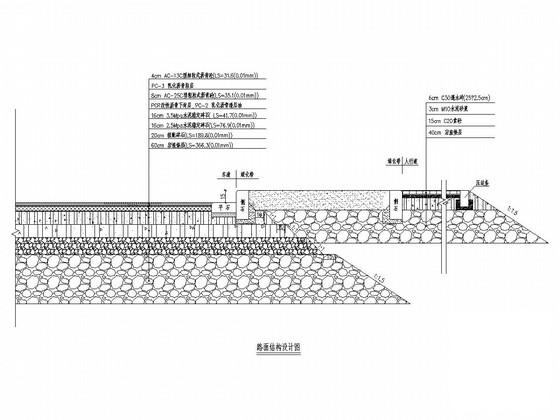

路面结构设计图

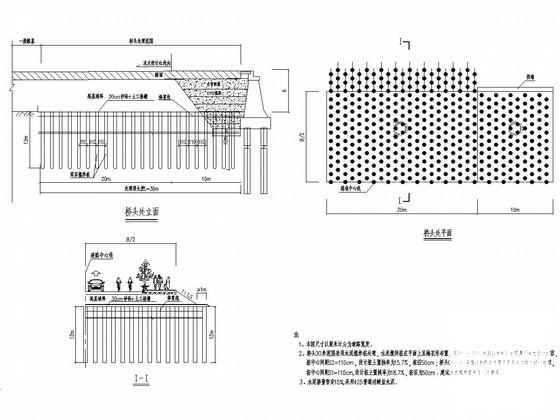

桥头设计图

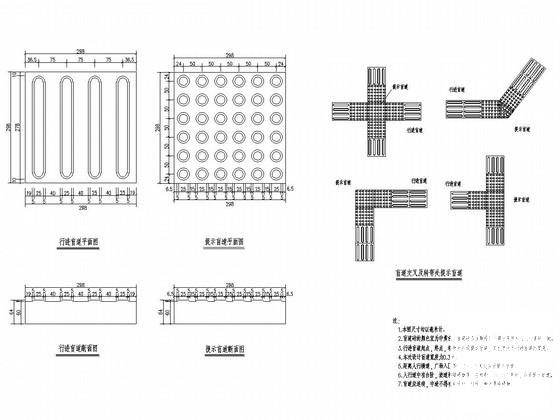

人行道盲道设计图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 道路工程施工平面图 - 1
    道路工程施工平面图 - 1
  • 道路工程施工平面图 - 2
    道路工程施工平面图 - 2
  • 道路工程施工平面图 - 3
    道路工程施工平面图 - 3
  • 道路工程施工平面图 - 4
    道路工程施工平面图 - 4
以上是部分截图,请下载附件后查看完整高清内容
