道路电缆管线工程施工图纸
- 建筑类别：其他
- 图纸设计深度：施工图
- 参考图纸：16张
- 节点大样：线槽,线管,输电线杆,其它
- 强电 设计：低压配电,电气照明,其它
附件详情
1.规模:本期10KV主电缆回路两回,预留7回,采用8.7/15KV,YJV22-3×300电缆,每回电缆长1424M.
2.路径:电源接自前技路10架空线长头岭终端杆,用电缆引至玉容一级路秀水收费亭.电缆走路北向的非机动车道地下,路径长度1384M。
3.
电气设备
:本期装开闭所二台,预留开闭所基础二台;装电缆分支箱一台.
4.电缆分支因沿途负荷尚待开发,暂不确定.
5.敷设方式:穿管埋地,其间设电缆工作井18个,其中直线工作井9个,三通工作井6个,四通工作井3个.
2
3

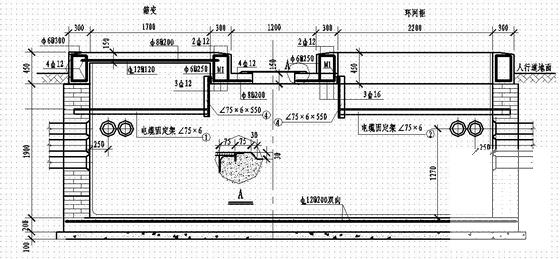

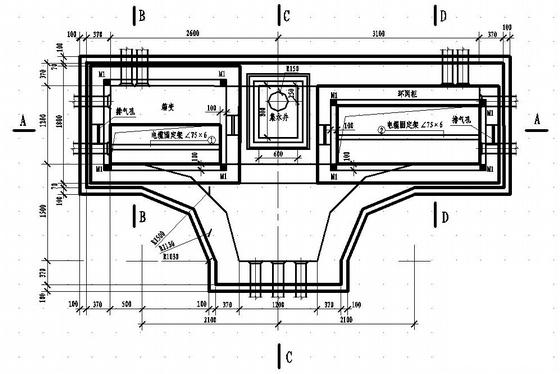

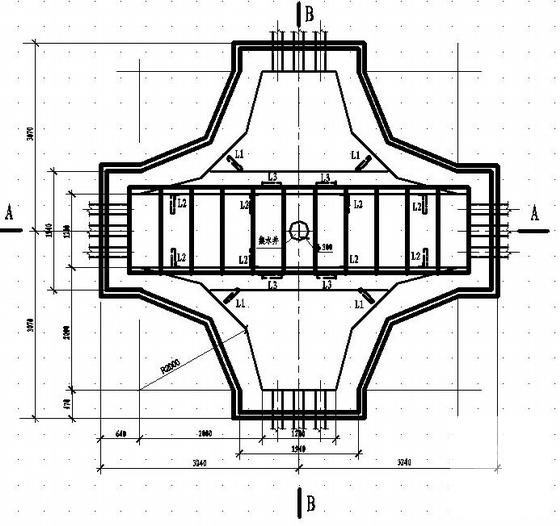

以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
