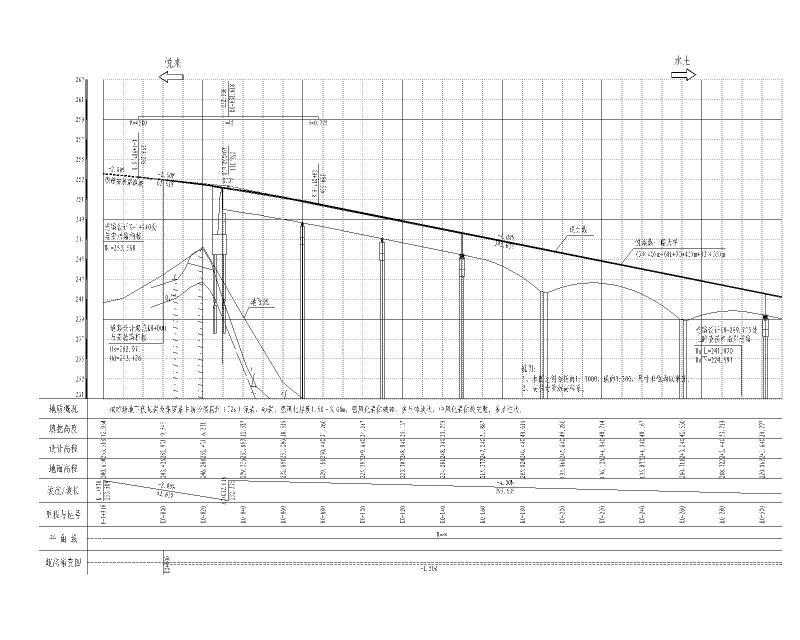

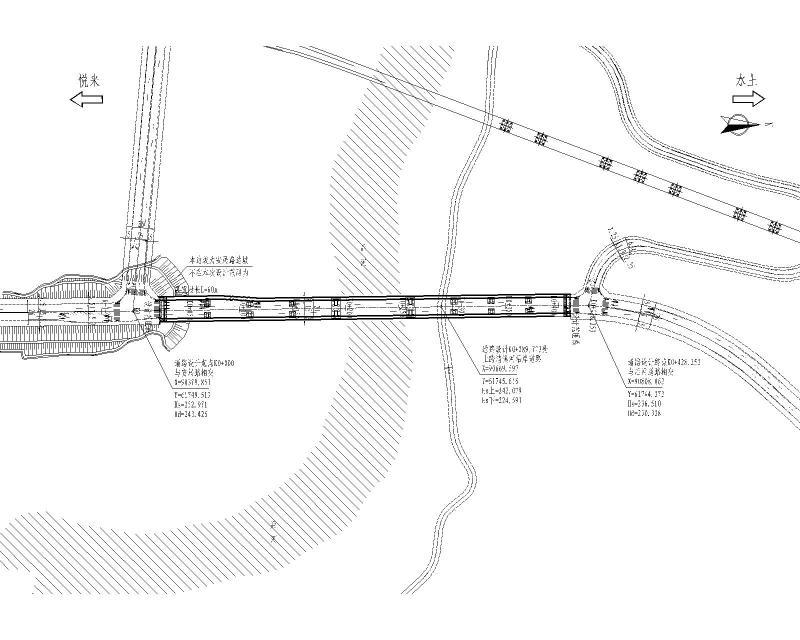

桥梁接线道路区间改造工程施工图纸cad平面图

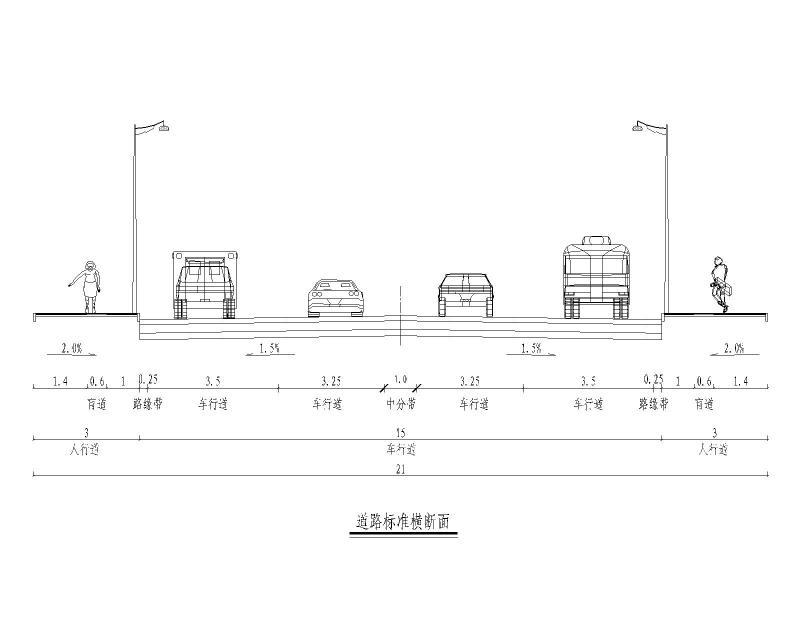

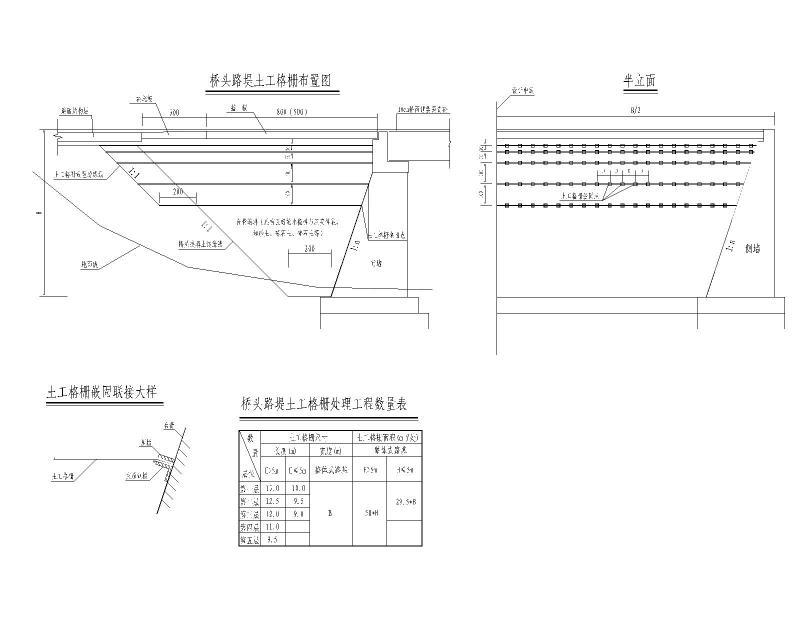

桥头路堤：当H＞5m时设置5层土工格栅，当H≤5m时，设置上部3层土工格栅,格栅均布设于侧墙范围之内，若格栅幅宽为B，则嵌固点间距为D=(B-10)/2(cm)，两幅格栅重叠宽度10cm，共用一个嵌固点，施工时可根据选用产品规格对嵌固点间距作相应调整。

桥台与路基中线正交时土工格栅设置情况，若构造物与路基中线斜交，则应将土工格栅的嵌固端截成与斜交角相等的倾角，以保证格栅的铺设方向与线路走向平行，但层间距仍保持不变。

台背填料应具有良好的水稳性与压实性能，如砂土、砾石土、碎石土等，以充分发挥土工格栅的加筋性能，其填料具体要求见各桥设计图中。台背填料计入桥梁工程数量表中。

桥头路基的压实度应满足《公路路基施工技术规范》JTG F10-近代中的规定。

土工格栅采用双向钢塑格栅，双向抗拉强度≥80KN/m，破断延伸率≤3％，焊点剥离力≥30N。格栅间互相搭接宽度不小于20cm。
