城市次干路道路工程施工图设计平面图

附件详情

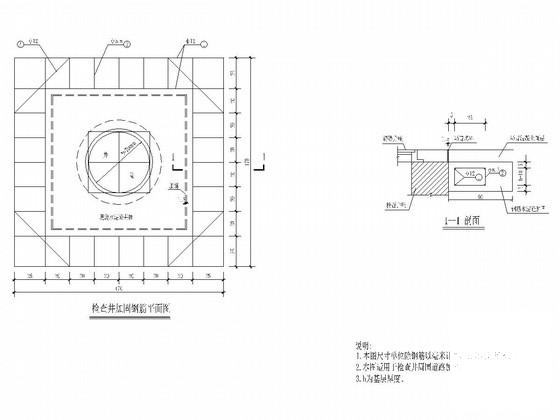

图纸为城市次干路道路工程施工图设计，共计37张，主要设计内容为全线道路的平、纵、横、路面结构设计，同时包含人行道、树池、水沟、检查井加固等内容。
……
技术标准：
道路等级：城市次干路Ⅲ级
设计车速：30km/h
车辆荷载：公路Ⅱ级
道路交通量达到饱和状态时设计年限：15年
路面结构设计年限：15年
路面设计荷载：BZZ-100KN
……
道路设计按城市次干路Ⅲ级标准，车道数为双向四车道。

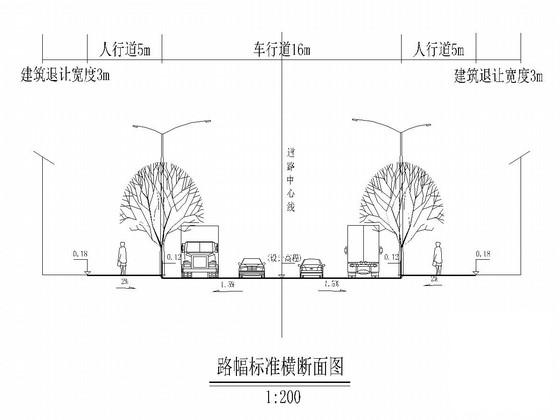

道路标准路幅宽26米，断面为：5米人行道+8米车行道+8米车行道+5米人行道。道路路幅严格按照控制性规划执行。

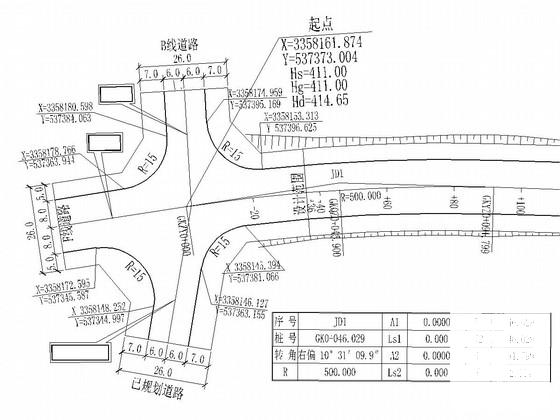

横断面布置具体请详道路平面设计图及横断面图。
道路路拱设置为直线型路拱，整个路幅为对称布置，根据该资料道路在路网中的地位和功能，车行道横坡采用1.5%双向横坡，人行道横坡采用2%单向坡。路面排水通过道路纵坡和横坡排入雨水口后进入雨水管道。
……
路面结构设计：

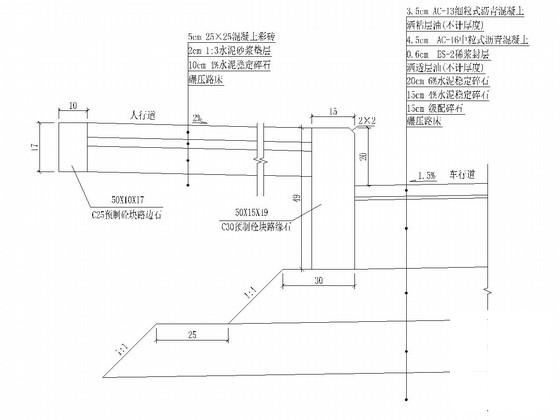

车行道：3.5cmAC-13C（上面层）+4.5cmAC-16C（下面层）+0.6cm 改性乳化沥青稀浆封层+20cm6%水泥稳定碎石（基层）+15cm4％水泥稳定碎石（底基层）+15cm天然级配砂砾（垫层）；
人行道：5cm厚彩色混凝土面砖+2cm厚1：3水泥砂浆找平层+10cm4%水泥稳定级配碎石基层。
……
共37张，。
