绵竹市道路工程施工设计大样图平面图及纵断面图

附件详情

  • 设计总说明
  • 道路地理位置图
  • 道路轴线放样图
  • 道路平面图(一~二)
  • 道路纵断面图(一)

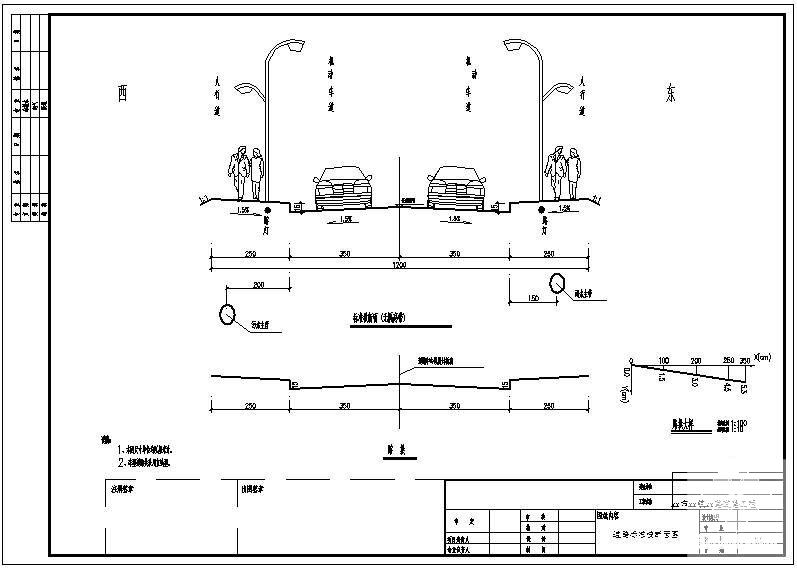

  • 标准横断面图
  • 道路结构图
  • 路缘石与路面共用基层安装图
  • 车行道与人行道组合图
  • 人行道平面示意图
  • 无障碍人行坡道
  • 盲道设置及盲道砖大样图
  • XX路与纬一路交叉口
  • XX路与纬二路交叉口
  • XX路与绵齐路交叉口
  • XX路与绕场路交叉口
  • 路基土方计算表
  • 道路土方横断面图(一)
  • 雨水平面图(一~二)
  • 雨水纵断面图(一~二)
  • Φ1000mm圆形砖砌雨水检查井(盖板式)D=200~600mm
  • 砖砌偏沟式单箅雨水口
  • Φ1000mm圆形雨污水检查井盖板配筋图
  • D=150~600混凝土管120°混凝土基础及接口
  • 八字式管道出水口图
  • 八字式出水口下游护砌

附件详情

一、设计依据:
1、受XX市人民政府的委托,设计四川省绵竹市XX镇XX路道路工程。
2、建设方提供的规划平面图及有关资料。
3、按中华人民共和国行业标准《城市道路设计规范》CJJ37-90、《室外排水设计规范》(GBJ141-87)进行设计。
4.交通部《公路沥青路面设计规范》《公路沥青路面施工技术规范》等;
二、设计概要:
1、XX路位于XX镇灾后重建新镇区道路总体规划骨架内,是新镇区道路的重要组成部分,该路为南北方向,起点为绵齐路,终点为绕场路,沿途分别纬一路、纬二路相交,本次只设计到纬二路交叉点。
2、道路标准按照城市道路主干路II级标准设计,路面为高级沥青砼路面,设计行车速度为30km/h,抗震烈度为8度,设计使用年限20年。
3、该资料道路全长288.464米,道路总宽度12米,其组成为:人行道2.5米+机动车道3.5米+机动车道3.5米+人行道2.5米;横断面布置详见标准横断面图。
4、机动车道采用双向横坡1.5%,结构层为4cm厚 AC-13I细粒式沥青砼面层、7cm厚AC-25I粗粒式沥青砼面层,下封层6mm; 30cm石灰粉煤灰稳定碎(砾)石、30cm10%灰土层、20cm8%灰土层、20cm6%灰土层(原槽)。
5、人行道采用单向横坡1.5%,结构层为6cm 彩色荷兰砖,3cm水泥砂浆,8cm C15砼垫层, 15cm 10%石灰土,素土夯实。
三、 设计说明 及施工注意事项
(一)道路部分:
1、该项目高程系统为黄海高程,水准点由建设单位指定,施工前应进行复核。
2、道路高程最高点为501.360米(与绵齐路交点),最低点为500.450米(与纬二路交点),路段内最大纵坡为0.343%,最小纵坡0.300%;纵向线型较为平缓。
3、道路中心线根据建设单位提供规划平面图进行设计,施工应以建设单位现场交桩为准。
4、沥青砼路面:
4.1 该项目沥青砼建议施工单位直接到有关生产厂家购买成品,但其质量必须达到国家相关的质量规定。
4.2 运送与摊铺:沥青砼的到场温度应控制在120-160℃,;摊铺采用机械,根据气温条件,确定摊铺工作长度,常温施工,必须保持纵缝热接,并于当天整幅交活,防止绷向开裂。摊铺前应先砌筑侧、平石,以保持路面整体平整。摊铺的压实系数为1.1-1.2。
4.3 沥青砼的碾压:沥青砼的碾压温度不低于80℃,碾压有专人指挥,碾压至路边开始,先大碾压实,后用平碾赶平轮迹,用三轮油碾碾压原轴去原轴回,不准在热料上错轮轴,速度一档,每次错半轴,碾压至少二遍,回凉后追实。碾压不到之处用火轴、振动夯板或其他机具压实整平。
4.4 质量标准及检验:沥青砼铺筑前,应对下层基础认真进行交接验收,各项指标均应符合各自的质量标准。
4.5 碾压成型后的表面应平整、坚实。不得有脱落、掉渣、裂缝。摊挤烂边,粗细料集中等现象,接茬应达到紧密、平顺、烫缝不应枯焦。面层与其它构筑物接顺,不得积水。

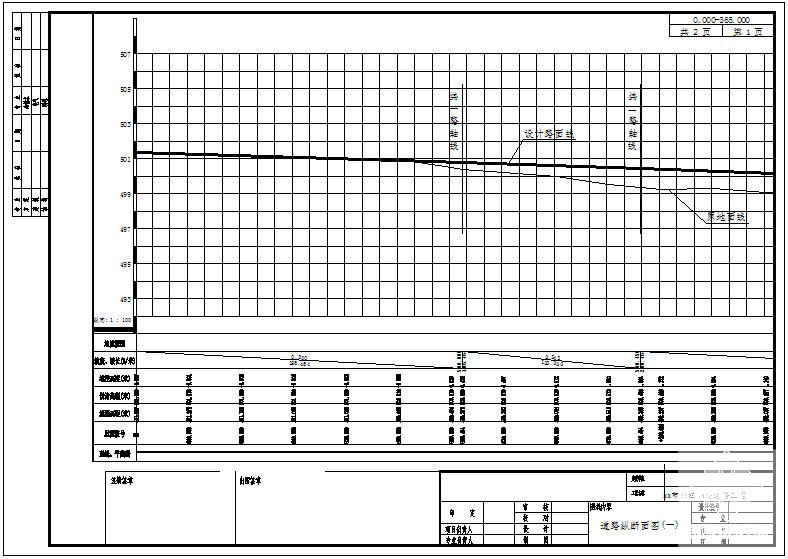

道路纵断面图

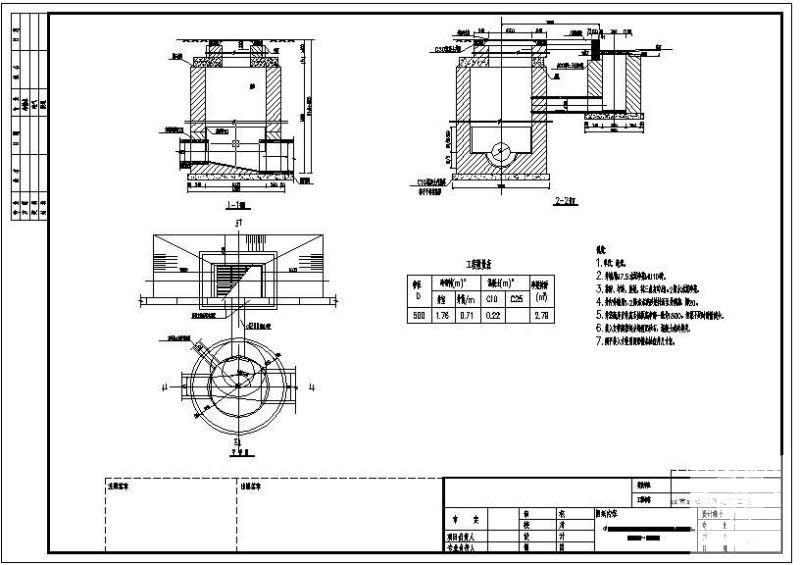

圆形砖砌雨水检查井(盖板式)

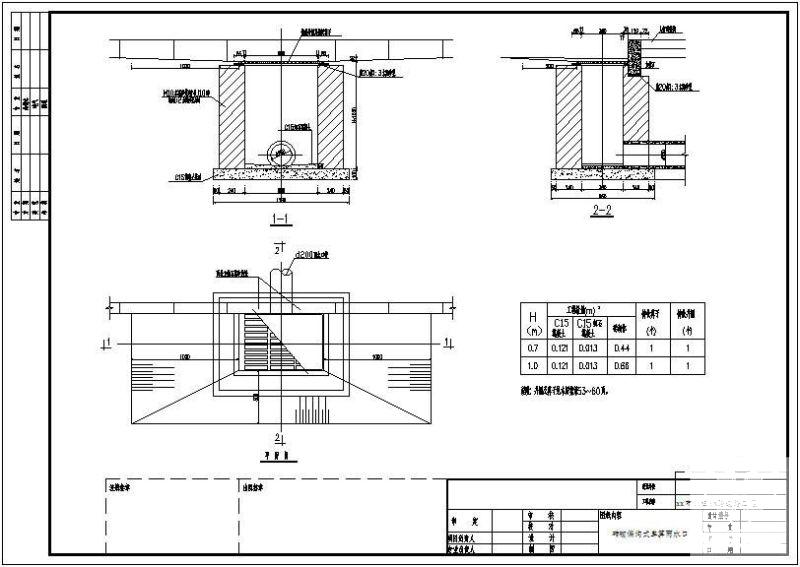

砖砌偏沟式单箅雨水口
