城市次干路道路照明工程施工大样图设计14张

附件详情

道路呈东西走向，全长461.567m，为城市次干道I级，设计车速40km/h。标准路幅宽度32m，其中机动车道宽22m，两侧人行道各宽5m。该资料内容包含照明供电系统、道路照明设计以及安全接地系统设计。
……

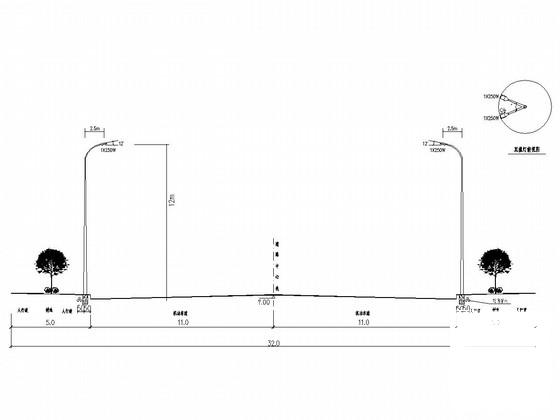

该项目道路照明采用常规低杆灯照明方式，灯杆对称布置在两侧人行道上，灯杆选用单挑灯杆。灯杆高度为10m，灯具功率为250W，灯杆悬挑臂长2.0m，仰角12°，灯杆间距35m左右。道路交叉口处灯杆高度为12m，灯具功率为2×250W，灯杆悬挑臂长2.0m，仰角12°，灯杆间距35m左右。路灯位置由道路中心线桩号定位，具体布置详照明平面图。
……
共14张，。
