城市次干路道路路基路面CAD施工图纸设计27张

附件详情

设计标准:
(1)道路等级:城市次干路
(2)设计速度:50km/h
(3)设计年限:沥青砼路面15年
(4)交通等级:重
(5)标准轴载:BZZ—100
(6)抗震标准:按地震烈度6度设防
……
路基挖土必须按设计断面自上而下开挖,不得乱挖、超挖、严禁掏洞取土。弃土应及时清运,不得乱堆乱放。地下水位较高或土质湿软地段的路基的压实度达不到规定时,可采用晾晒、换土、石灰处理、设置砂垫层、砂桩等。
路基填土应不含有任何不适宜工程使用的土,不得使用腐植土、生活垃圾土、淤泥、冻土块和盐渍土。路基填土不得含草、树根等杂物,粒径超过10厘米的土块应打碎。路堤基底原状土的强度不符合要求时,应进行换填,换填深度应不小于30厘米,并予以分层压实。
……
共27张,编制于2015年。

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

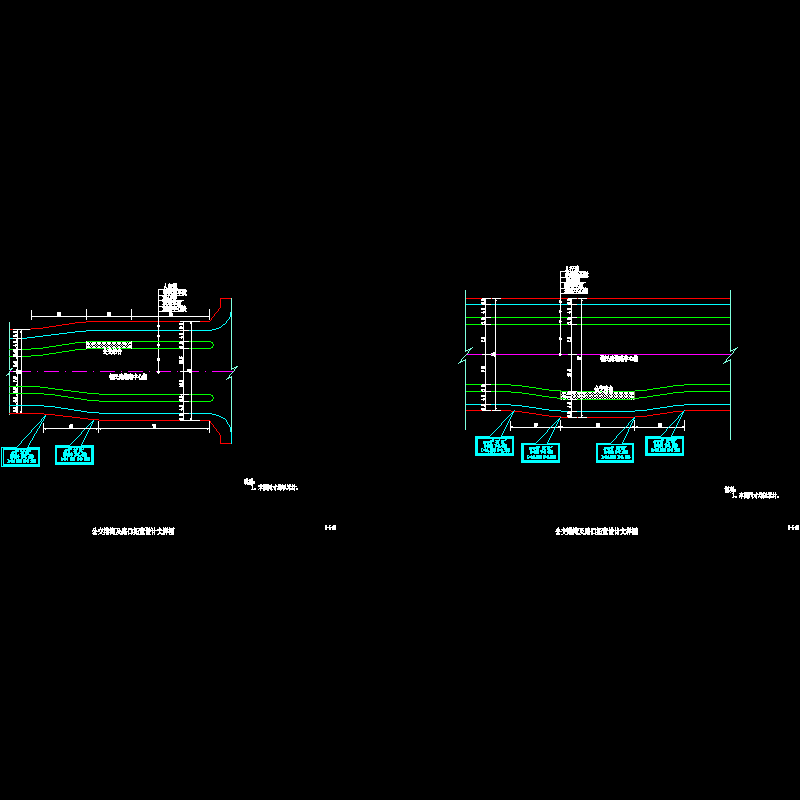

  • s-i-18 公交港湾及路口拓宽设计大样图.dwg
    s-i-18 公交港湾及路口拓宽设计大样图.dwg

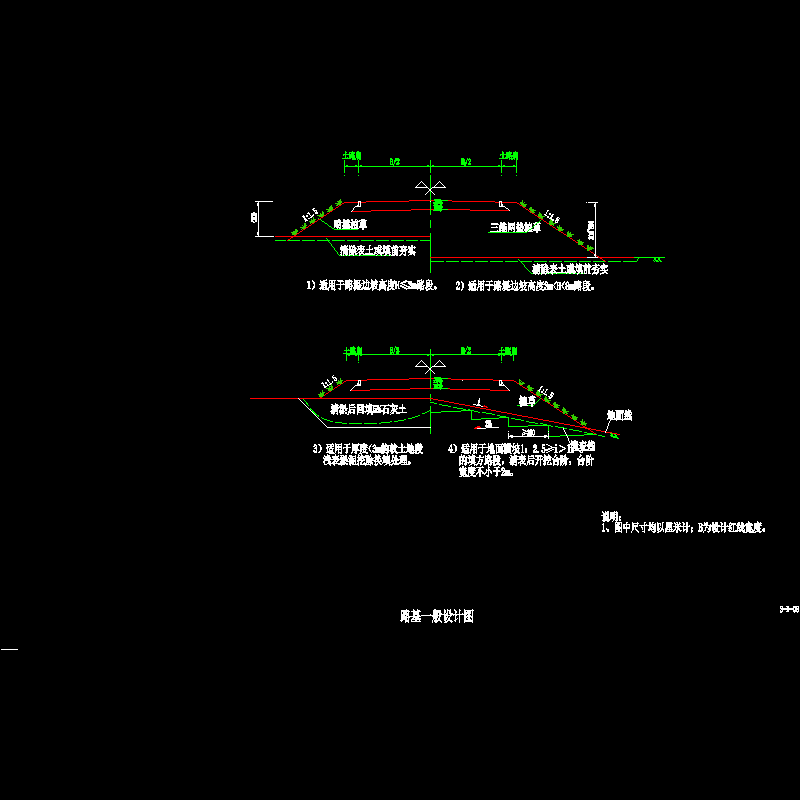

  • s-i-08 路基一般设计图.dwg
    s-i-08 路基一般设计图.dwg

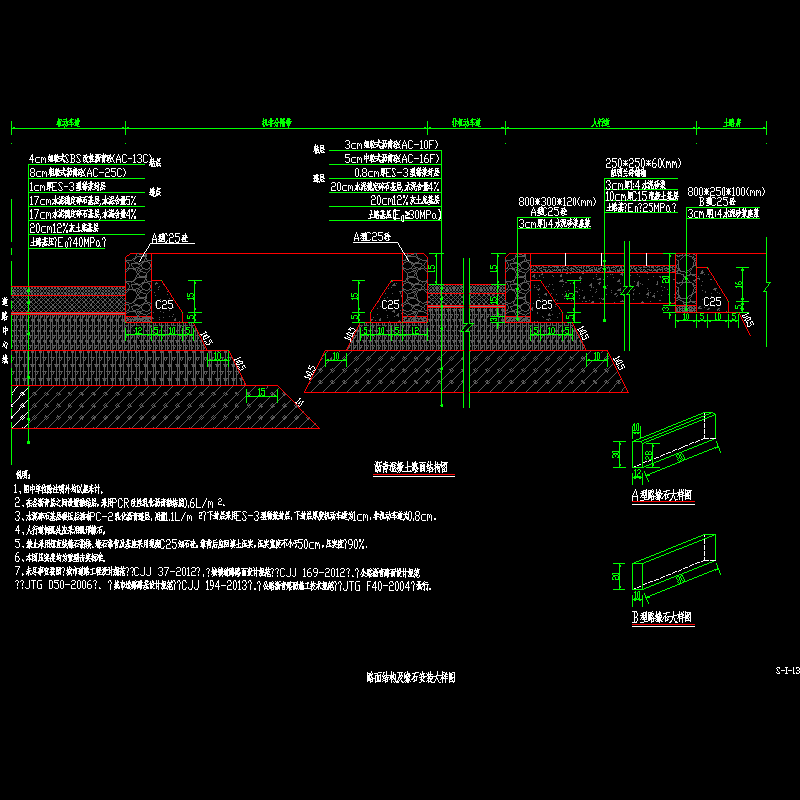

  • s-i-13 路面结构设计图.dwg
    s-i-13 路面结构设计图.dwg

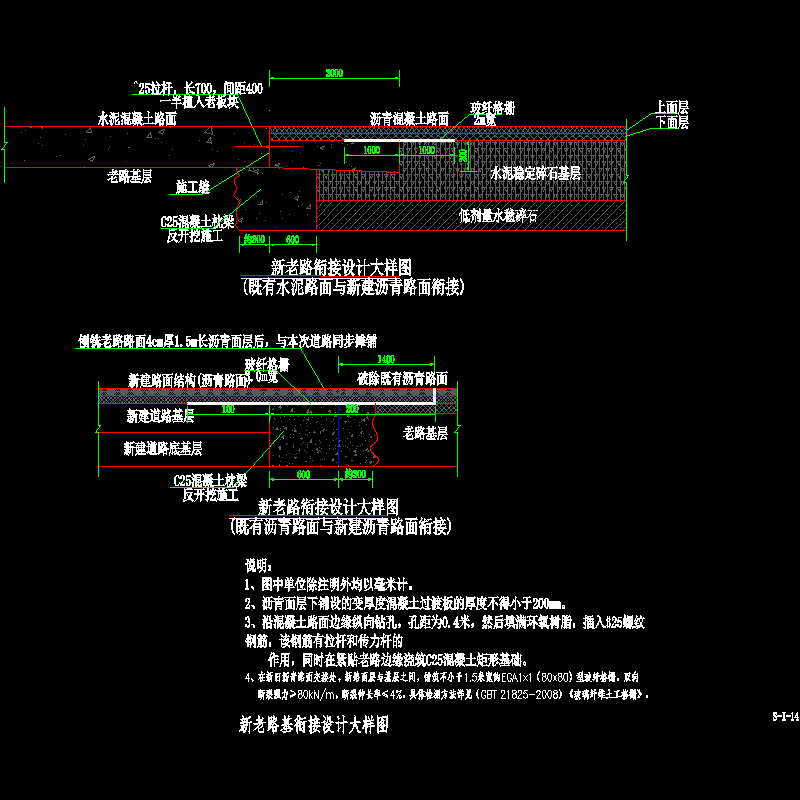

  • s-i-14 新老路基衔接.dwg
    s-i-14 新老路基衔接.dwg

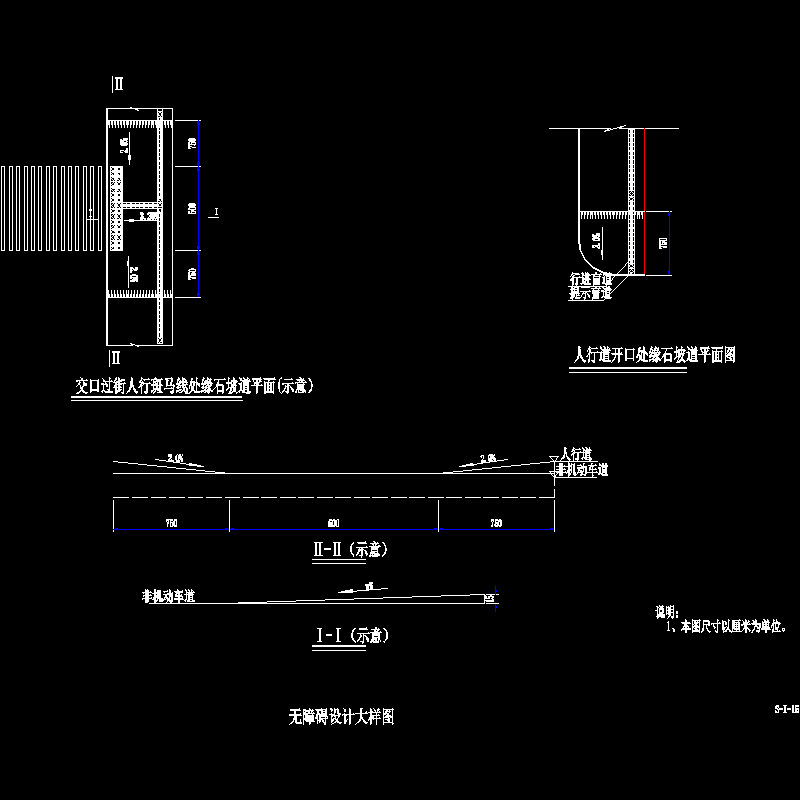

  • s-i-15 无障碍大样.dwg
    s-i-15 无障碍大样.dwg
  • s-i-16 盲道设计大样图.dwg
    s-i-16 盲道设计大样图.dwg
  • s-i-17 人行道铺砌大样图.dwg
    s-i-17 人行道铺砌大样图.dwg
  • s-i-19 路基防护工程设计图.dwg
    s-i-19 路基防护工程设计图.dwg
以上是部分截图,请下载附件后查看完整高清内容
