城市次干路道路工程CAD施工图纸设计（交通工程）

附件详情

道路设计全长371.807米，道路红线宽度40.0米，横断面布置为三幅路断面形式，其中机动车道22.0米（双向六车道），绿化分隔带2.5米×2，慢行一体化6.5米（非机动车道3.5米+人行道3.0米）×2。本图纸设计内容包括道路（机动车道、非机动车道、人行道）、路灯及交通工程等施工图设计。
……
主要技术标准：
道路等级：城市次干路
交通等级：重
设计车速：40km/h
道路红线宽度：40m
设计标准轴载：BZZ-100
道路设计年限：15年
停车视距：40m
……

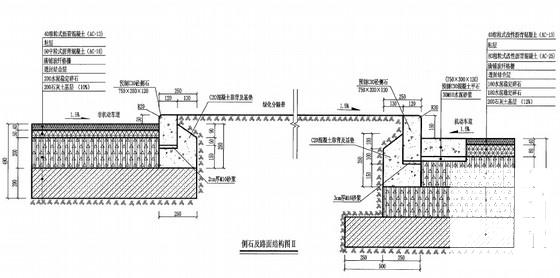

路面结构设计：
新建车行道部分：
4cm厚细粒式改性沥青混凝土（AC-13）+粘层+8cm厚粗粒式改性沥青混凝土（AC-25）+玻纤格栅（满铺）+透封结合层+18cm厚水泥稳定碎石+18cm厚水泥稳定碎石+20cm石灰稳定土（12%）。
……
共69张，。
