城市支路道路及交通工程CAD施工图纸设计

附件详情

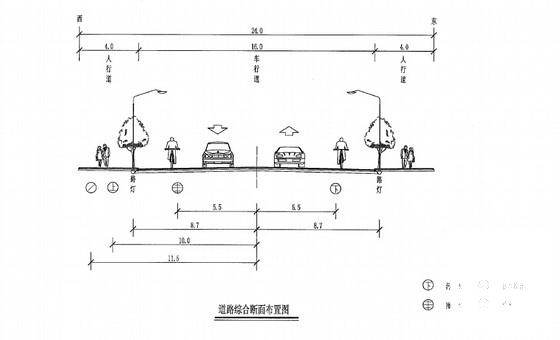

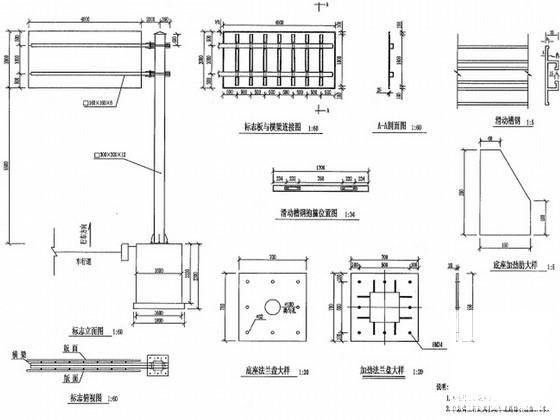

道路设计全长1099.275米，红线宽度24.0米，为单幅路断面形式，车行道16.0米，人行道4.0米×2。本图纸设计内容包括道路（车行道、人行道）路灯及交通工程等施工图设计。
……
主要技术标准：
道路等级：城市支路
交通等级：中等
设计车速：30km/h
道路红线宽度：20m
设计标准轴载：BZZ-100
道路设计年限：10年
停车视距：30m
……
路面结构设计：
4cm厚细粒式沥青混凝土（AC-13）+粘层+5cm厚中粒式沥青混凝土（AC-16）+玻纤格栅（满铺）+透封结合层+32cm厚水泥稳定碎石（分两层碾压）+20cm石灰稳定土（12%）。
……
共74张，。
