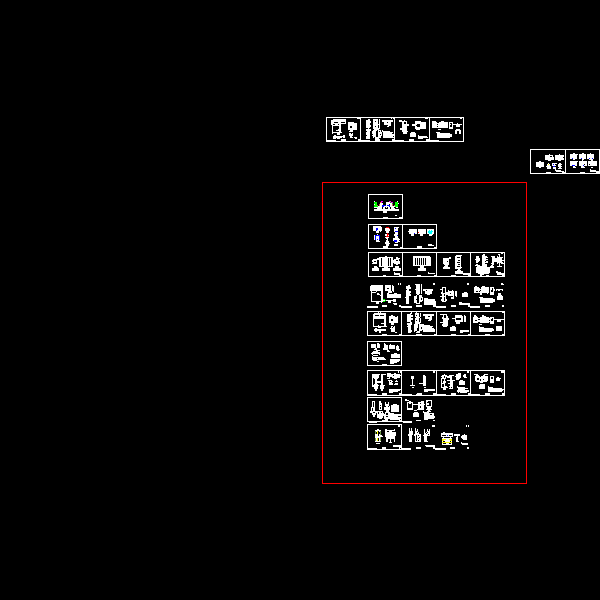

城市支路交通工程标志标线CAD施工方案图纸设计31张

设计标准： 　　（1）道路等级：城市支路 　　（2）设计速度：30km/h 　　…… 　　交通标线设计： 　　⑴ 车行道边缘线是用来表示行车道的边界，在路面外侧采用白色热熔型反光路用涂料，实线划法，线宽0.15m。 　　⑵ 车行道分界线为白色虚线，用来分隔同向行驶的交通流，设在同向行驶的车行道分界线上。设计速度＜60km/h时采用长为2.0m，间距4.0m，设计速度≥60km/h长为6.0m，间距9.0m，线宽0.15m。
