城市主干路交通工程标志标线施工大样图设计

附件详情

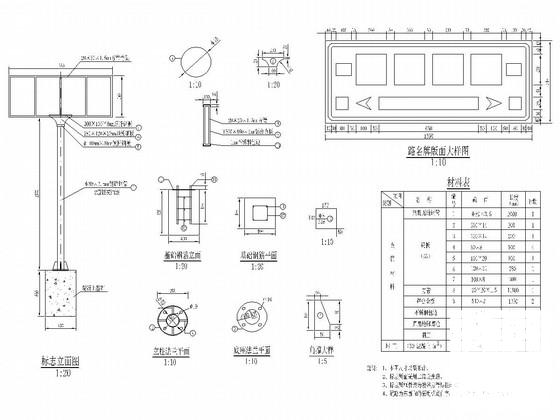

图纸为城市主干路道路改造交通工程施工图设计，共计75张，包含交通标线大样图、指路标志版面设计图、分向行驶标志版面设计图、禁令标志版面设计图、500cm×180cm标志结构设计图、500cm×350cm标志结构设计图、门架式标志结构设计图、路名牌结构设计图等。 …… 原路等级为城市主干路，设计车速50km/h，双向六车道+两侧各一条非机动车道，道路标准路幅宽46米，全长3757.310米。原路面设计年限为15年。 原路断面宽度为：6.25米景观人行道（3米人行道+3.25米景观带）+3.5米非机动车道+10.75米车行道+5米中间带（0.5米路缘带+4米中央分隔带+0.5米路缘带）+10.75米车行道+3.5米非机动车道+6.25米景观人行道（3.25米景观带+3米人行道）。 ……
该项目范围内道路有十字型、丁字型等平交道口形式。
各交叉口均按规范设置信号灯进行控制，并同时在交叉口范围内设置完善的标志标线，以实现安全、有序、畅通的交通管理。区内相邻信号灯路口考虑实行联动，即一个信号机可以管1~3个交叉路口，具体实施时请交警现场确定联动路口。另外，涉及到智能交通系统的内容以智能交通系统设计单位的图纸为准。
……
共17张，。
