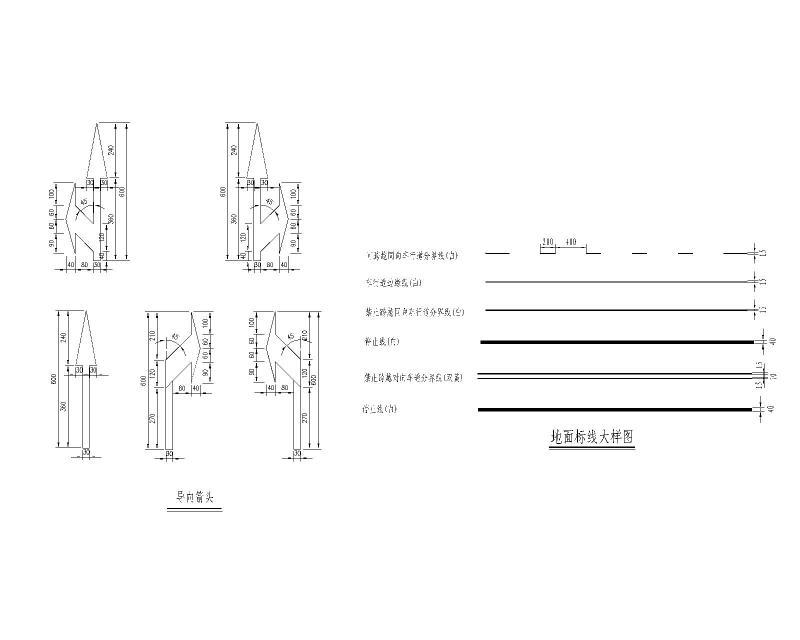

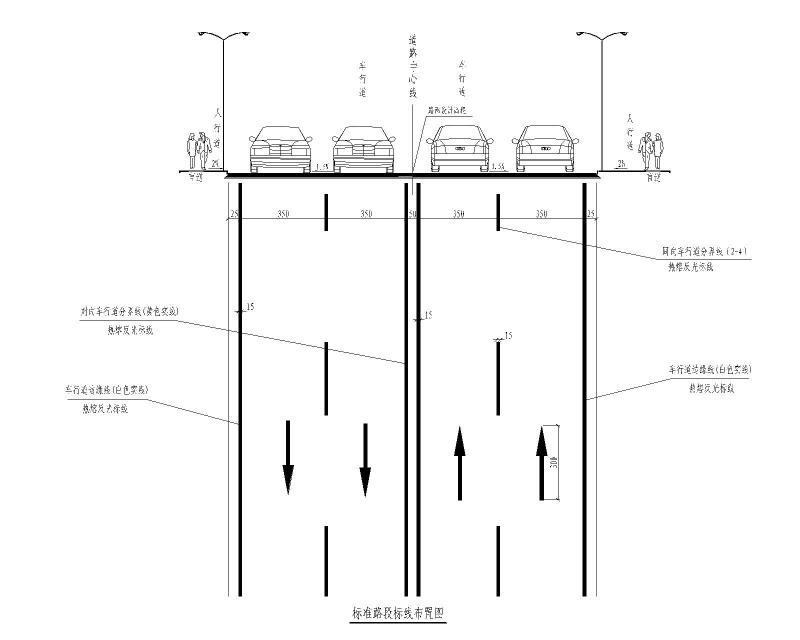

双向四车道交通工程标志标线改造施工大样图cad

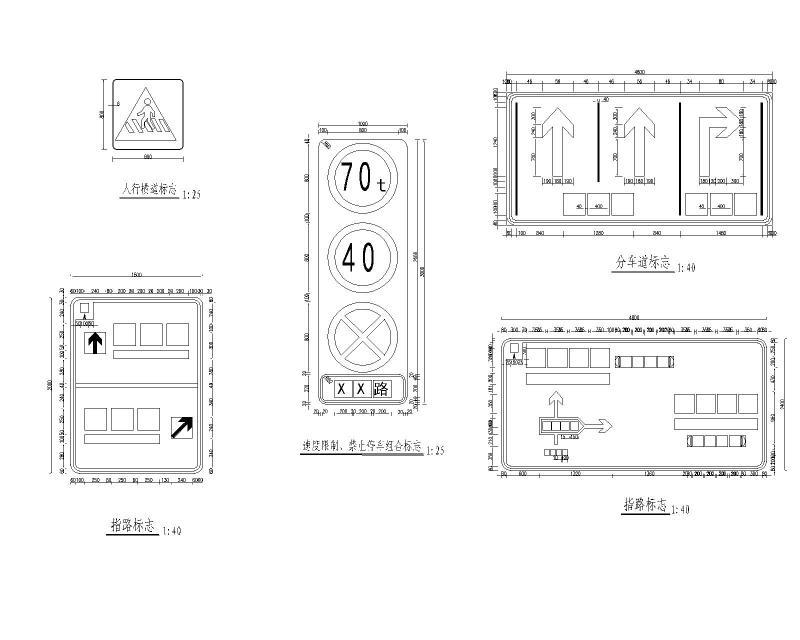

标志板采用牌号为3003的铝合金板制作，板厚2.0毫米。

标志板与滑动槽钢采用铝合金铆钉连接，板面上的铆钉头应打磨平滑，标志板边缘应作卷边处理。

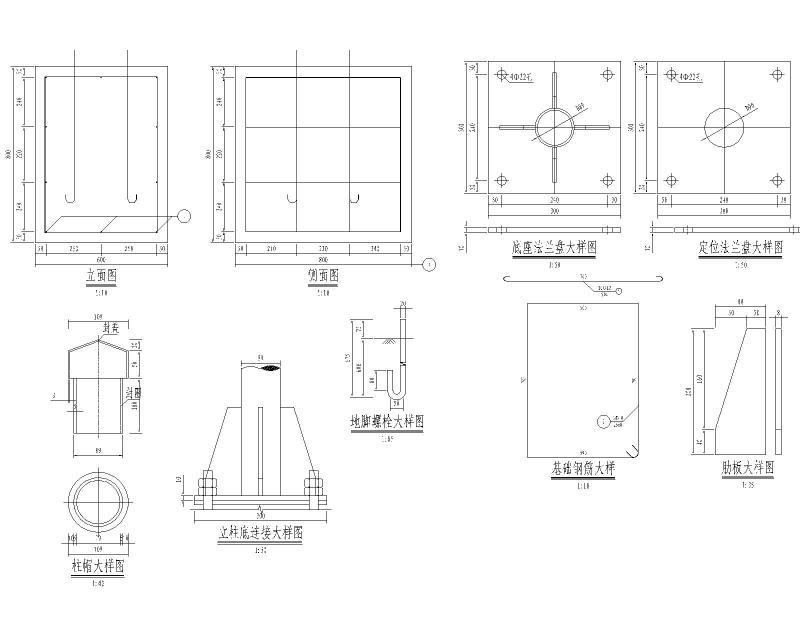

标志板与立柱采用抱筋连接，抱筋及底衬的大样如图《抱箍、抱箍底衬及滑动槽钢大样图》。

立柱材料采用无缝钢管，与基础通过法兰盘用螺栓连接，立柱与法兰盘焊接。

所有金属构件除特殊说明外均用Q235钢制作。

标志杆需进行热浸镀锌防腐处理，镀锌量为600g/m ，外露部分和螺母、垫圈等镀锌量为350g/m。

标志在路侧的设置位置和立柱的长度在施工时可根据地形情况参照国标有关规定进行调整。
