双向八车道道路工程CAD施工图纸设计（交通工程）

附件详情

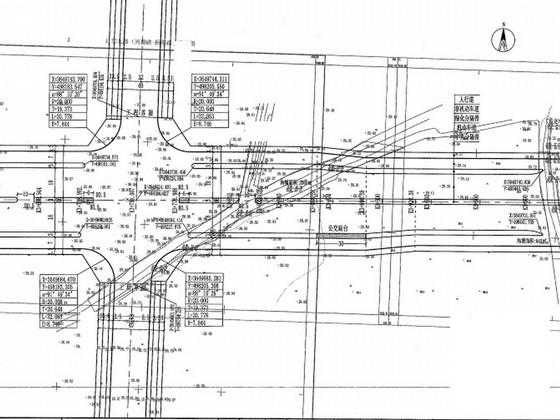

道路设计全长2403.562米，道路红线宽度60.0米，横断面布置为四幅路断面形式，其中中央绿化分隔带3.0米，机动车道15.0米×2（双向八车道），绿化分隔带3.0米×2，非机动车道6.5米×2，人行道3.5米×2。本图纸设计内容包括道路（机动车道、非机动车道、人行道）、路灯及交通工程等施工图设计。
……
主要技术标准：
道路等级：城市次干路
交通等级：重
设计车速：50km/h
道路红线宽度：60m
设计标准轴载：BZZ-100
道路设计年限：15年
停车视距：60m
……

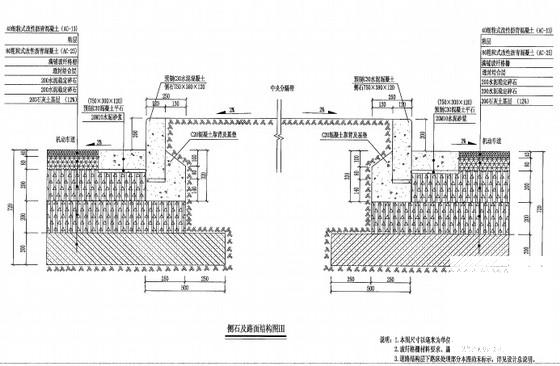

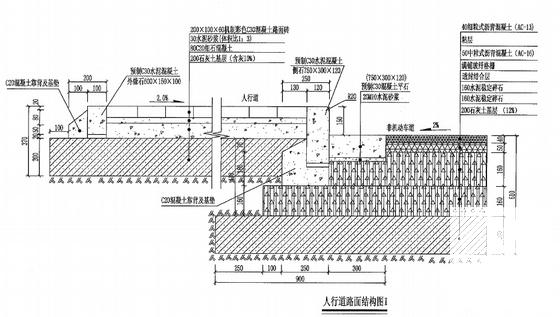

路面结构设计：
新建车行道部分：
4cm厚细粒式改性沥青混凝土（AC-13）+粘层+8cm厚粗粒式改性沥青混凝土（AC-25）+玻纤格栅（满铺）+透封结合层+20cm厚水泥稳定碎石+20cm厚水泥稳定碎石+20cm石灰稳定土（12%）。
……
共125张，。
