双向四车道城市支路道路工程施工大样图cad构造图

该附件为： 双向四车道城市支路道路工程施工图 ，格式为DWG，，节点清晰，推荐下载参考。

一、项目概要：

拟建xx路道路工程是片区规划的一条重要的支路。道路全长1066.335米，道路实施宽度为18米。设计车速为20公里/小时。

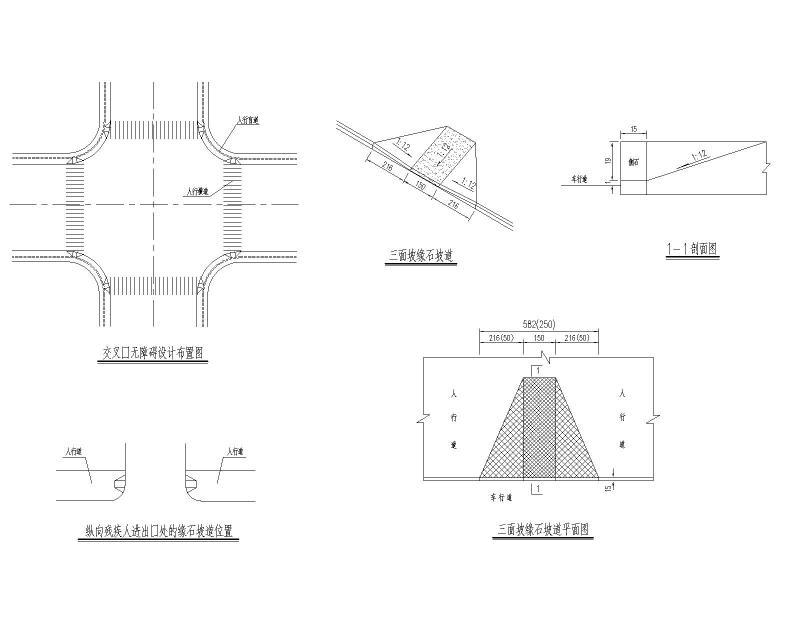

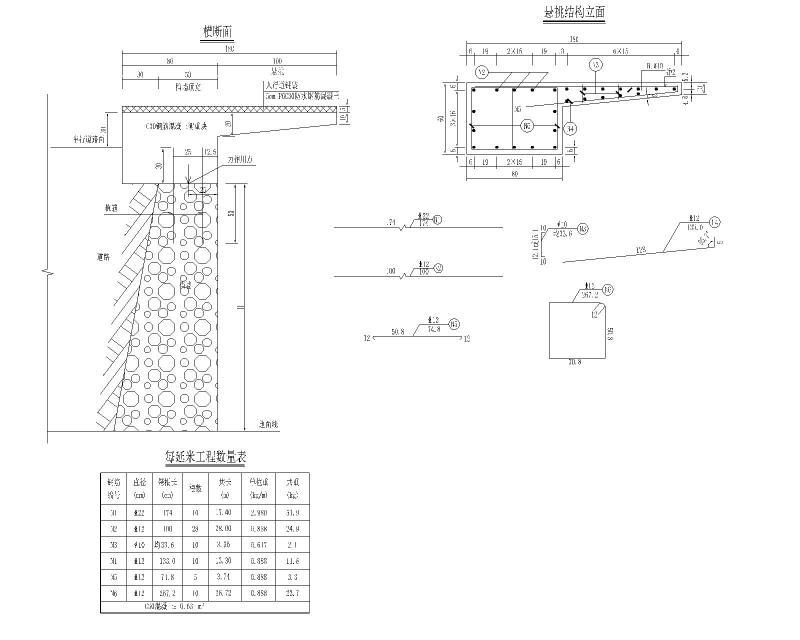

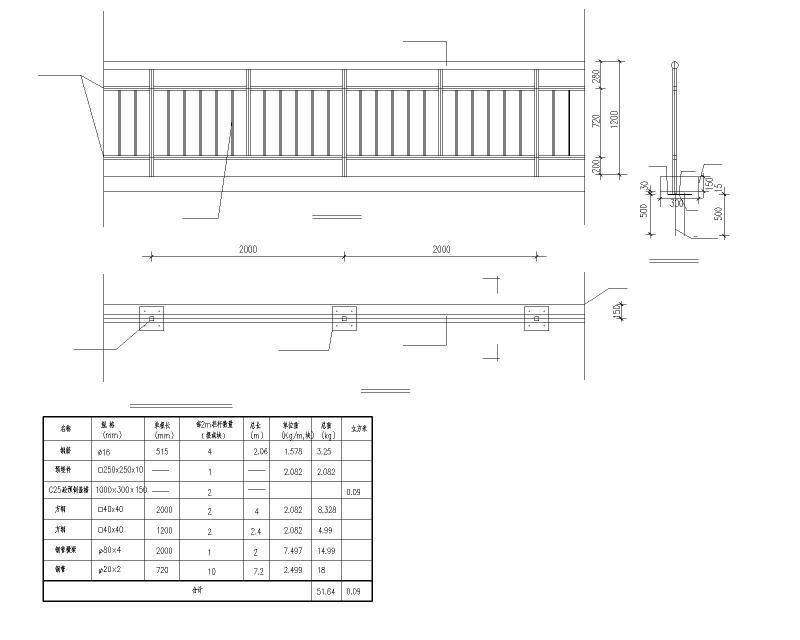

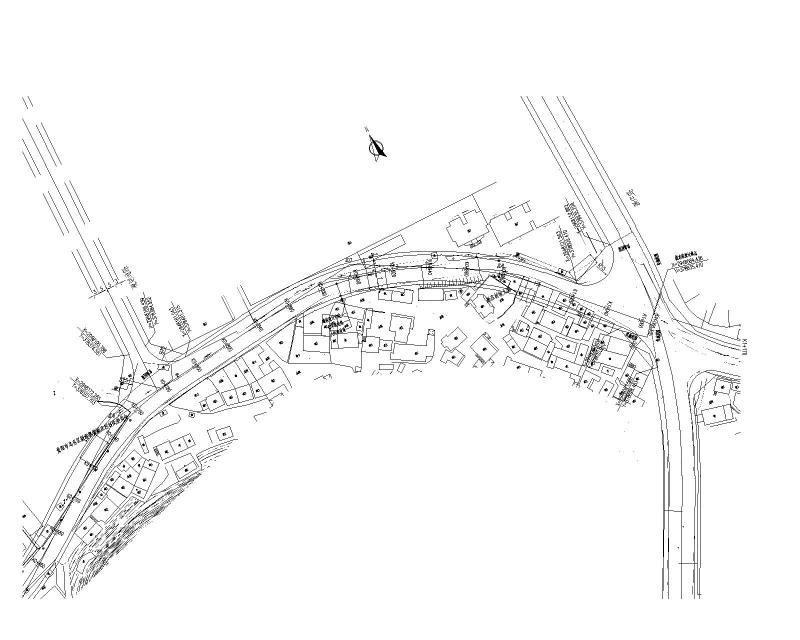

道路全线走向大致为自西向东，线形基本与现状xx路一致。
全线共设置8个平曲线，最小半径为100米，最大半径250米，平曲线最小长度为28.216米，缓和曲线最小长度为20米；满足20Km/h设计时速的要求，道路平面线型良好。

二、主要技术指标：

设计速度：20km/h
路面结构设计使用车限：10年，交通量饱和设计年限：15年
标准轴载：双轮组单轴载100kN，为标准轴载：BZZ-100
路幅宽度：路基段道路红线宽度为18m，其横断面形式为一块板，双向四车道，其横断面布置为：2.0m（人行道） 14.0m（车行道） 2.0m（人行道）=18.0m。
路基设计要求：路基采用重型压实度标准，路基顶面设计回弹模量不得小于20Mpa，路床应处于干燥或中湿状态。基层顶面回弹模量不得小于100Mpa
道路车行道拱横坡为1.5%（外倾），人行道横坡为2.0%（内倾）。
