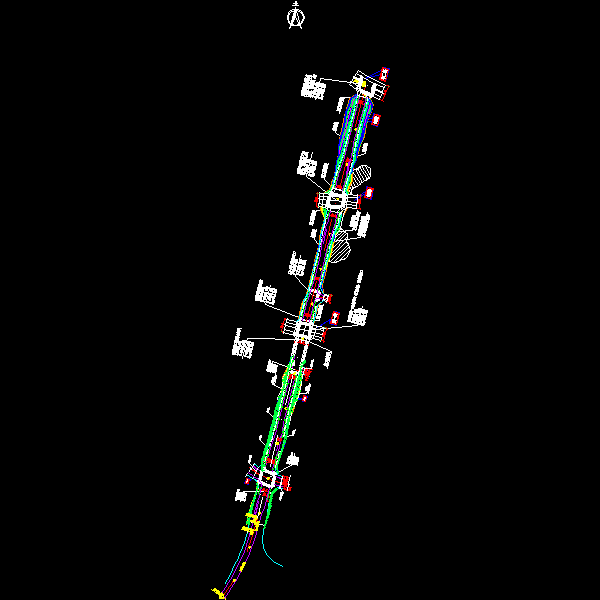

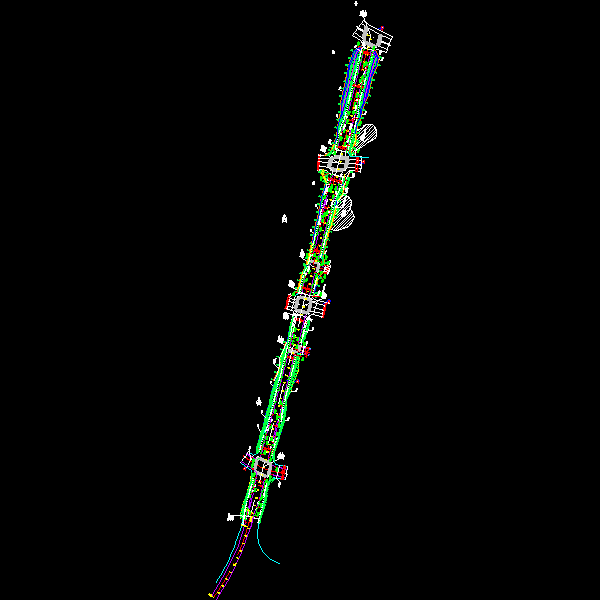

双向四车道城市次干道道路工程CAD施工方案图纸设计62张

本道路等级为城市次干道，设计时速40km/h。道路标准路幅宽为32m，双向四车道，道路全长677.622km。本图纸内容包含路基、路面设计，附属工程设计、无障碍设计以及特殊路基处理图等。 　　…… 　　道路等级：城市次干道 　　设计年限：交通量饱和设计年限15年，SMA沥青砼路面结构设计年限10年 　　设计行车速度：40km/h 　　标准路幅：8.5 7.5 7.5 8.5=32m 　　道路长度：677.622m 　　最大纵坡：1.1% 　　最小圆曲线半径：无 　　最小竖曲线半径：5025m（凸） 　　停车视距：≥40m 　　路面结构设计荷载：BZZ-100型标准车 　　地震设防标准：按地震基本烈度为6°进行构造设防 　　路幅分配如下： 　　8.5m（人行道） 7.5m（车行道） 7.5m（车行道） 8.5m（人行道）＝32m 　　道路横坡：车行道向外1.5%，人行道向内2.0%。车行道和人行道均采用直线型路拱。 　　…… 　　道路附属设施设计： 　　缘石、路边石 　　预制路缘石采用机制C30砼立式路缘，尺寸为15×35×100cm，路缘石露出路面15cm。路边石、花带石采用机制C25砼，尺寸为12×20×100cm，。路缘石及路边石表面不得有蜂窝露石、脱皮、裂缝现象。两节间采用1：3水泥砂浆安装后勾缝宽0.5cm，安装路缘石、路边石在直道上应笔直，弯道上应圆顺，无折角，顶面应平整无错开，不得阻水。 　　…… 　　共62张，编制于2013年。
