双向四车道城市次干路道路工程CAD施工图纸设计41张

附件详情

道路等级：城市次干路II级；
设计年限：交通量饱和设计年限15年，改性沥青砼路面结构设计年限15年；
设计行车速度：30km/h
标准路幅：B=3.0m 7m 7m 3m=20m
道路长度：1046.773m
停车视距：≥30
路面结构设计荷载：BZZ-100型标准车
交通等级：中等交通
累计当量轴次Ne：9.436541×106
抗震设防烈度：7
……

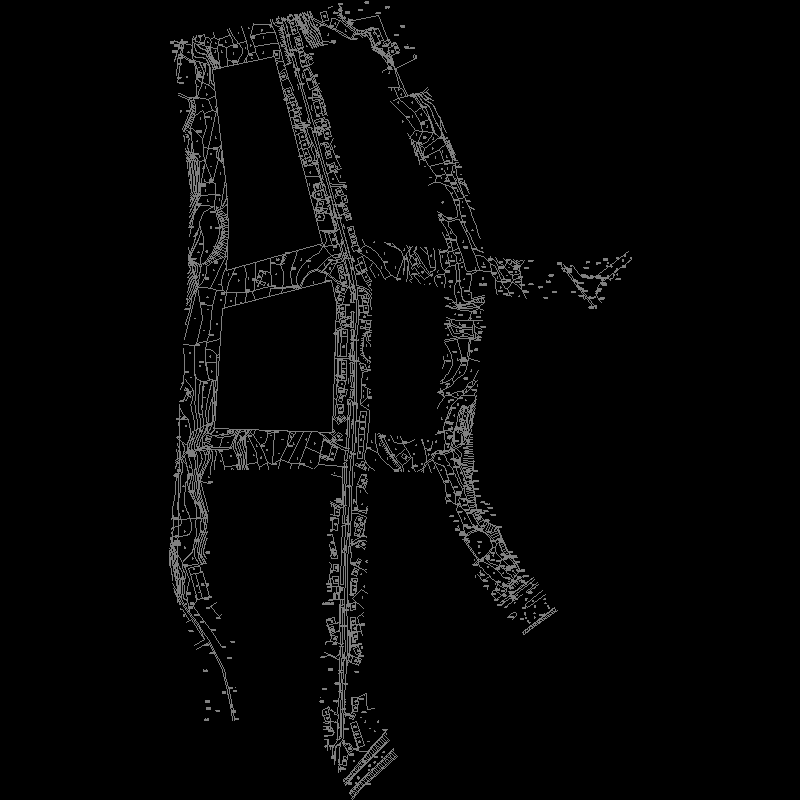

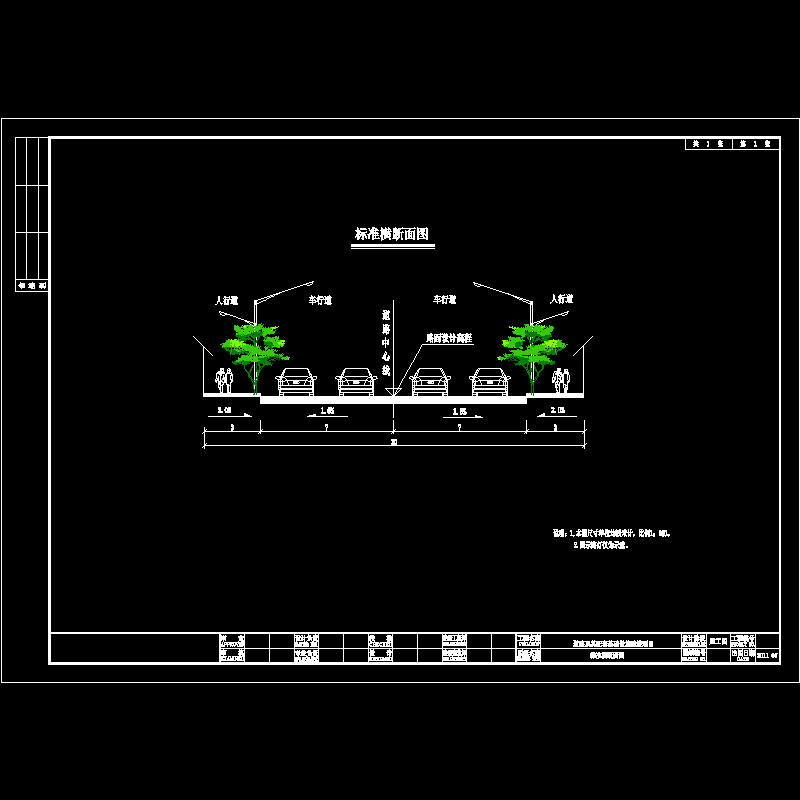

道路横断面形式布置如下：
B=3.0米（人行道） 14.0米（车行道） 3.0米（人行道）=20.0米；
车行道横坡均采用1.5%，人行道横坡均采用2%，且车行道坡向外侧，人行道坡向内侧。
……
路面结构设计：
为了提高路面质量及使用效果，面层采用沥青砼，标准轴载为100KN，采用设计弯沉和沥青层层底拉应力控制，为加快进度，保证工期，基层选用养护期短的水泥稳定层，结构厚度如下：
车行道：
4cm AC-13C沥青混凝土；
6cm AC-20C沥青混凝土；
0.6cm稀浆封层；
36cm5%水泥稳定碎石基层；
20cm级配砂砾底基层；
路面总厚66.6cm；

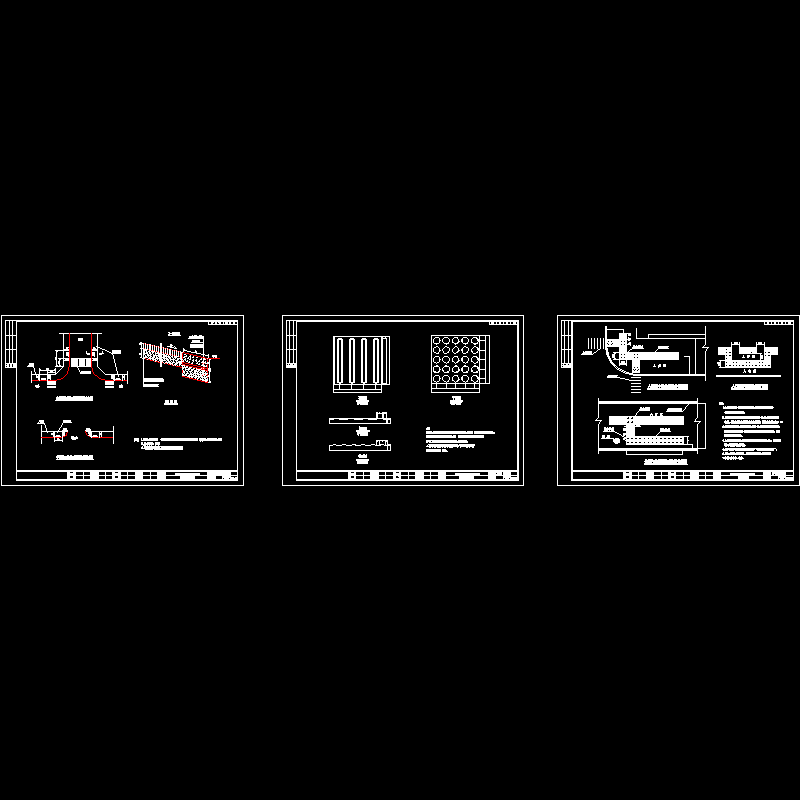

人行道：
5cm生态透水砖；
2cm1:3水泥砂浆找平；
15cm5%水泥稳定碎石；
……
共41张，编制于2011年。
