双向四车道城市次干路全套CAD施工图纸(58页).dwg

技术指标:    本道路按城市道路次干路Ⅱ级标准进行设计,道路红线宽30米,设计年限为15a,计算行车速度40km/h,道路限界最小净高5.5m,其它详见道路主要技术指标表。   ......   平面设计:    共有平交道口4处,道路总长1501.65m。为保证残疾人行走方便,人行道、交叉口及公交站点均考虑无障碍设计。交叉口处的停车视距三角形内不应设置妨碍驾驶员视线的建筑物和绿化植被等设施,以免造成交通事故。   ......   横断设计:    规划标准横断面型式为单幅路,红线宽30m,具体布置为:3.0m(左侧人行道)+4.0m(左侧绿化带)+16.0m(车行道)+4.0m(右侧绿化带)+3.0m(右侧人行道)=30.0m。    车行道横坡采用双向坡,坡向绿化带,横坡度1.5%,绿化带及人行道采用单向坡,坡向路中心,横坡度1.5%。车行道两侧缘石外露18cm,绿化带表面低于两侧缘石2cm。   ......   路基设计:    路基设计分为路堤、路堑、半填半挖三种类型。道路路基在填方路段按1:1.5放坡,挖方路段按1:1放坡。填方侧路基多计25cm帮宽土方,以保证路基边坡土方压实度。    路基施工前应清除地表有机土和种植土。在地面自然横坡度陡于1:5的斜坡时(包括纵断面方向)修筑路堤时,路堤底应挖成台阶,台阶宽度不得小于1米,台阶应有2%-4%内倾斜的坡度。路基填方宜选用级配较好的粗粒土为填料,路基填方必须采用分层压实,并满足表1的密实度要求。   ......   设计于2006年,共包含CAD设计图58页。

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

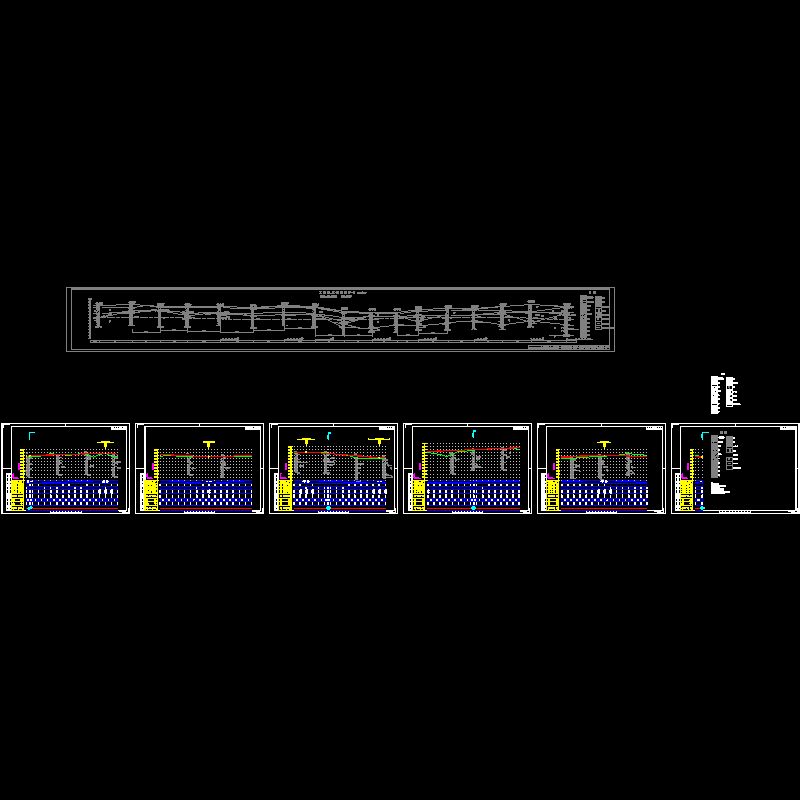

  • 10-道路纵断图.dwg
    10-道路纵断图.dwg

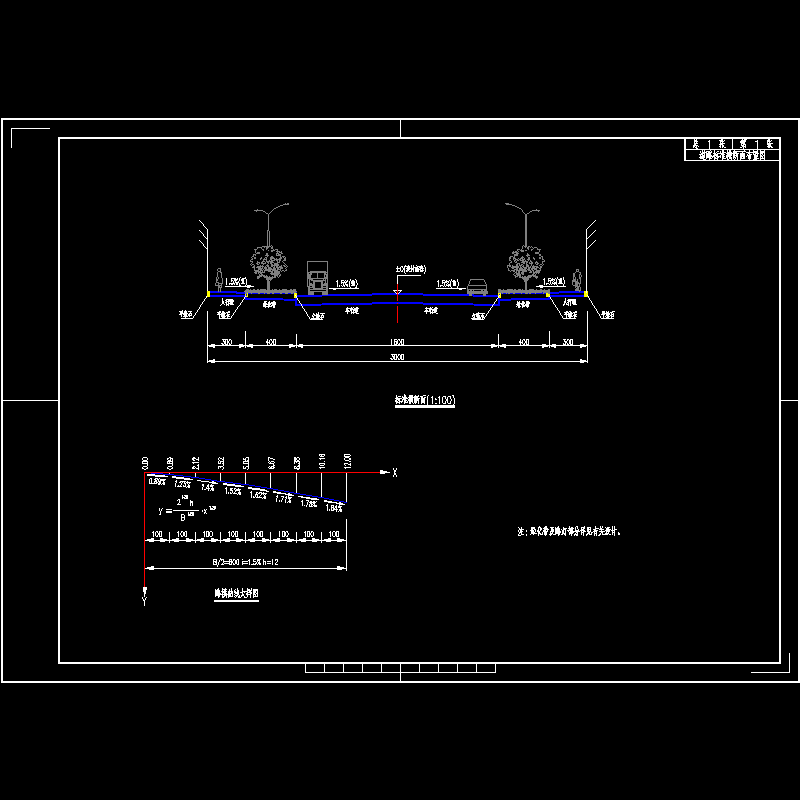

  • 11-道路标准横断图.dwg
    11-道路标准横断图.dwg

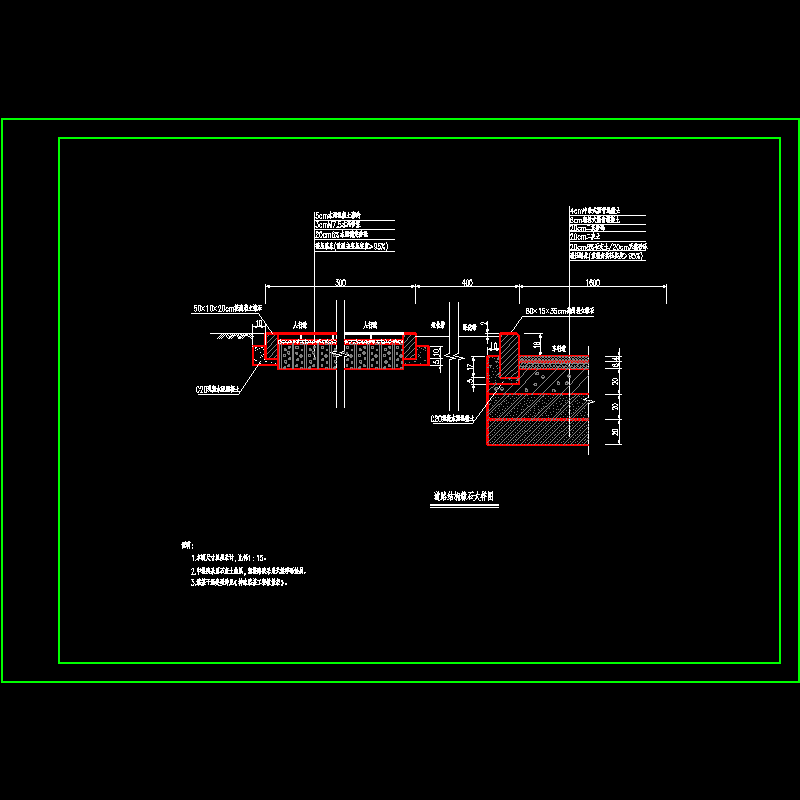

  • 12-路面结构缘石大样.dwg
    12-路面结构缘石大样.dwg

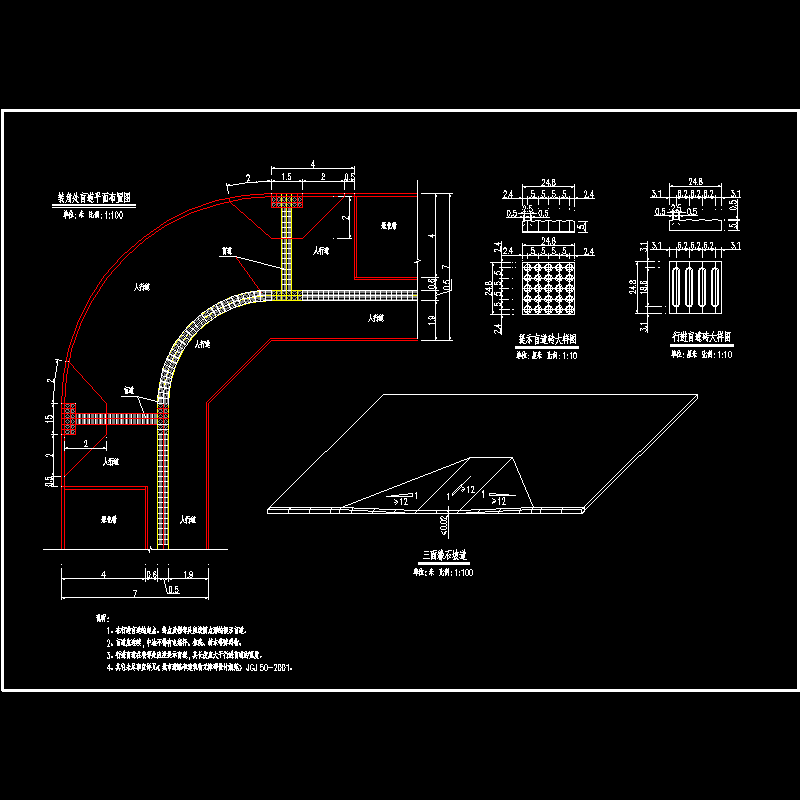

  • 13-无碍障路口设计图.dwg
    13-无碍障路口设计图.dwg
  • 15-特殊路基设计图.dwg
    15-特殊路基设计图.dwg
  • 17-道路土方计算表.dwg
    17-道路土方计算表.dwg
  • 19-交叉口竖向设计图-创业路.dwg
    19-交叉口竖向设计图-创业路.dwg
