双向六车道城市次干路缓堵改造施工大样图cad
-
公路等级：二级
-
车道数：六车道
-
设计时速：40
-
干线：是
-
位置：重庆
-
设计年代：近代
该附件为：
双向六车道城市次干路缓堵改造施工图2021
，格式为DWG，节点清晰，同类工程可参考。
一、项目概要：
-
道路等级：城市次干路
-
设计行车速度：40km/h，道路全长1953.916m。
-
现状路幅构成：标准车道路幅宽26.5m，4m（非机动车道） 1.5m（机非分隔带） 15.5m（机动车道） 1.5m（机非分隔带） 4m（非机动车道）。
-
改造路幅构成：标准路幅宽26.5m，2.5（非机动车道） 3.5×3（机动车道） 0.5双黄线 3.5×3（机动车道） 2.5（非机动车道）。
-
设计内容：路基路面、交通工程（标志标线）、信号、电气、排水等。
二、编制标准：
-
《城市道路工程设计规范》（CJJ37-近代）（版）
-
《城市道路路线设计规范》(CJJ193-近代)
-
《城镇道路路面设计规范》（CJJ169-近代）
-
《城市道路路基设计规范》（CJJ194-近代）
-
《城市道路交叉口设计规程》（CJJ 152-近代）
-
《城镇道路工程施工与质量验收规范》（CJJ1-近代）
-
《城市道路照明设计标准》（CJJ 45-近代）
-
《城市道路照明工程施工及验收规范》（CJJ 89-近代）
三、相关图片：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

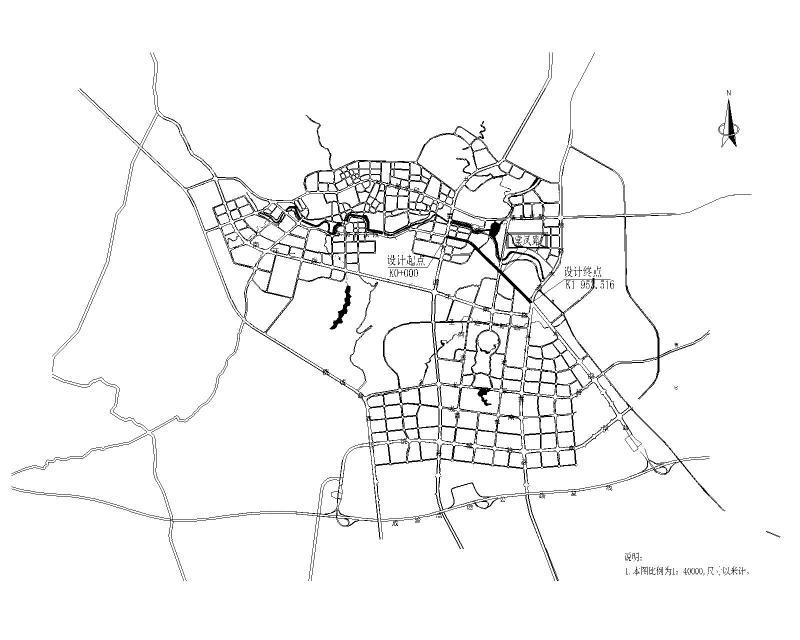

道路区位图 -

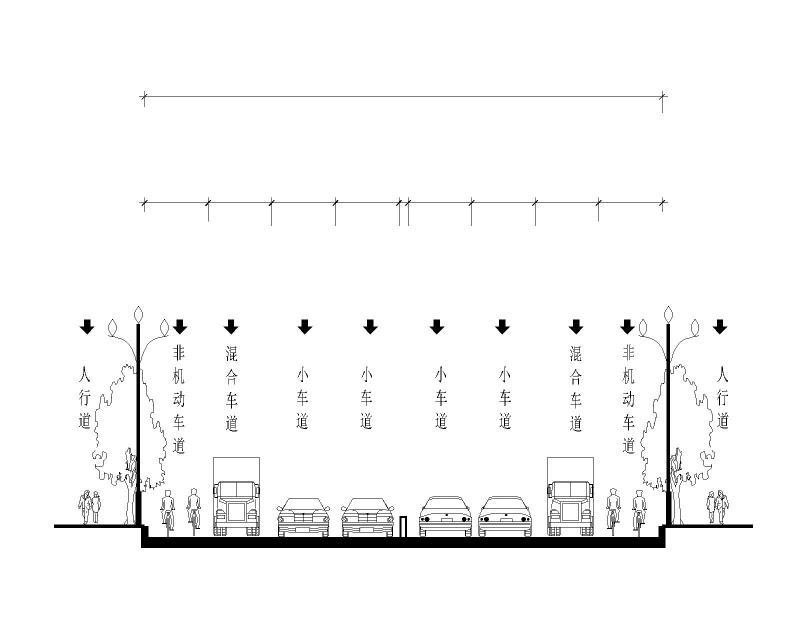

道路标准横断面 -

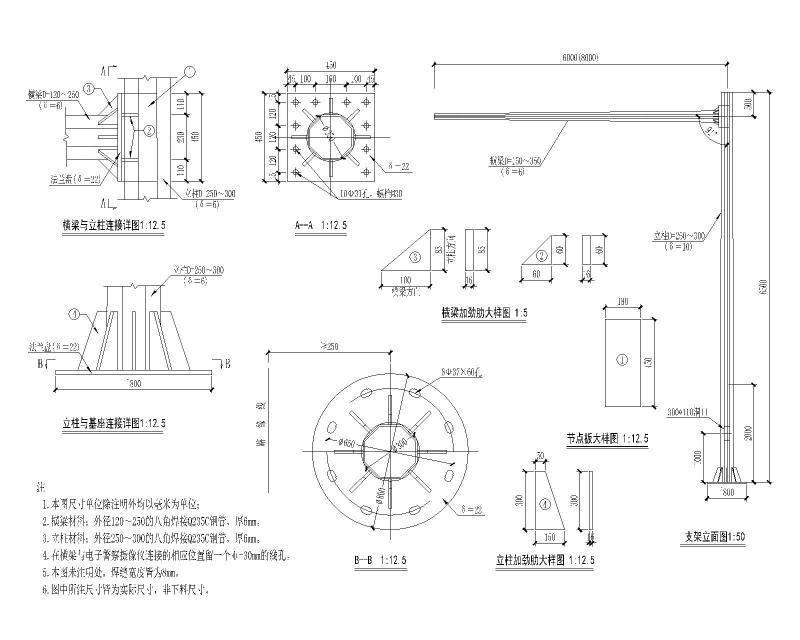

交通警擦电子杆件大样图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：9.6 MB
- 收藏次数：0
-
文件名称：
附件-996876769878779708.zip
