两车道城市次干路CAD施工大样图51张

  • 车道数:二车道
  • 设计时速:40km/h
  • 干线:是
  • 位置:江苏
  • 编制时间:2011

附件详情

  • 设计说明
  • 平面设计图
  • 纵断面设计图
  • 标准横断面图
  • 相交道路横断面图
  • 路面结构设计图
  • 侧、平石安装大样图
  • 侧、平石大样图
  • 一般路段路基处理图
  • 沟塘段路基处理图
  • 道路高填段路基处理图
  • 人行道设计图
  • 人行道 无障碍设计
  • 与其它道路交叉口设计图4
  • 路基横断面设计图
  • 直线、曲线及转角一览表
  • 纵坡、竖曲线一览表
  • 路基设计表
  • 逐桩坐标表
  • 土石方数量表
  • 路面主要工程数量表

附件详情

本次工程长度1409m。道路规划红线宽度为24m。道路等级:城市次干路Ⅱ级标准,车行道计算行车速度40Km/h(交叉口内计算行车速度为:直行车28Km/h,转弯车20Km/h)。道路横断面型式为:2.5m(人行道) 7.5m(车行道) 4m(中央分隔带) 7.5m(车行道) 2.5m(人行道)=24m(规划红线宽)路面横坡:车行道路面采用直线型路拱,路拱横坡为2.0%,坡向路边。人行道采用直线型路拱,坡度为1.0%,坡向路中。行道路面采用沥青砼路面,设计使用年限12年。荷载等级:BZZ-100标准车。
车行道结构:面层:4cm细粒式沥青砼、6cm中粒式沥青砼、1cm沥青下封层。基层:18cm水泥稳定碎石。底基层:18cm水泥石灰土。结构层总厚度65cm。沥青面层采用重交通道路石油沥青。
沟塘段路基处理可根据现场情况如有必要,采用井点或深井降水的方法进行排水、降水,然后进行清淤,挖至好土为止,河、塘陡坎(陡于1:5)挖成宽度大于100cm,高度小于50cm台阶。后根据沟塘段路基处理图进行填筑,每层厚度不大于20cm,压实度符合 城市道路 路基设计规范要求。填筑至原地面或路基处理层底处。填土路基必须根据设计断面分层填筑压实……共计51张。设计于2011年

路面结构设计图

道路高填段路基处理图

侧、平石安装大样图

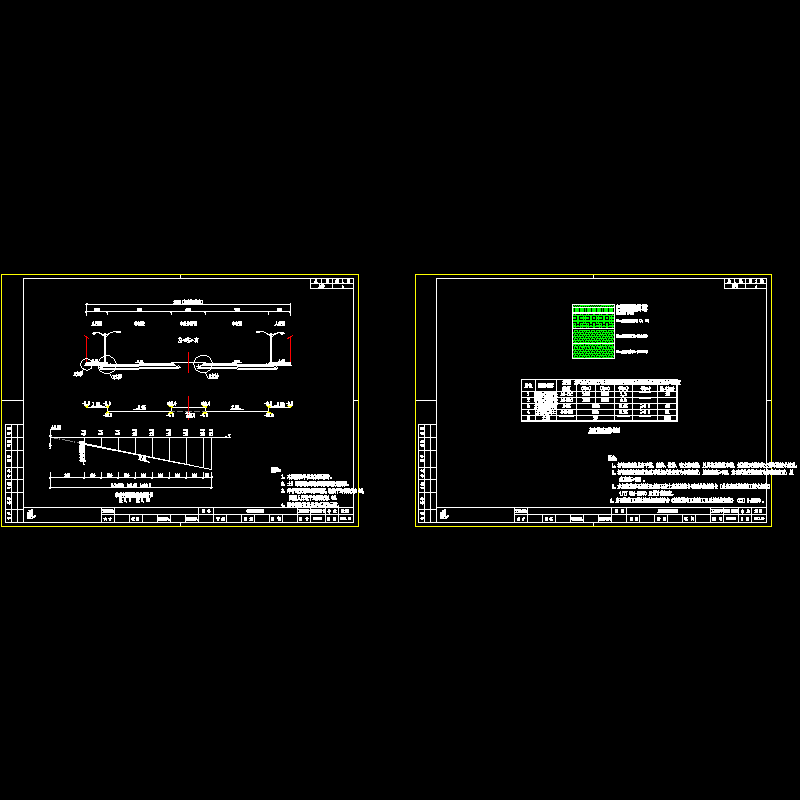

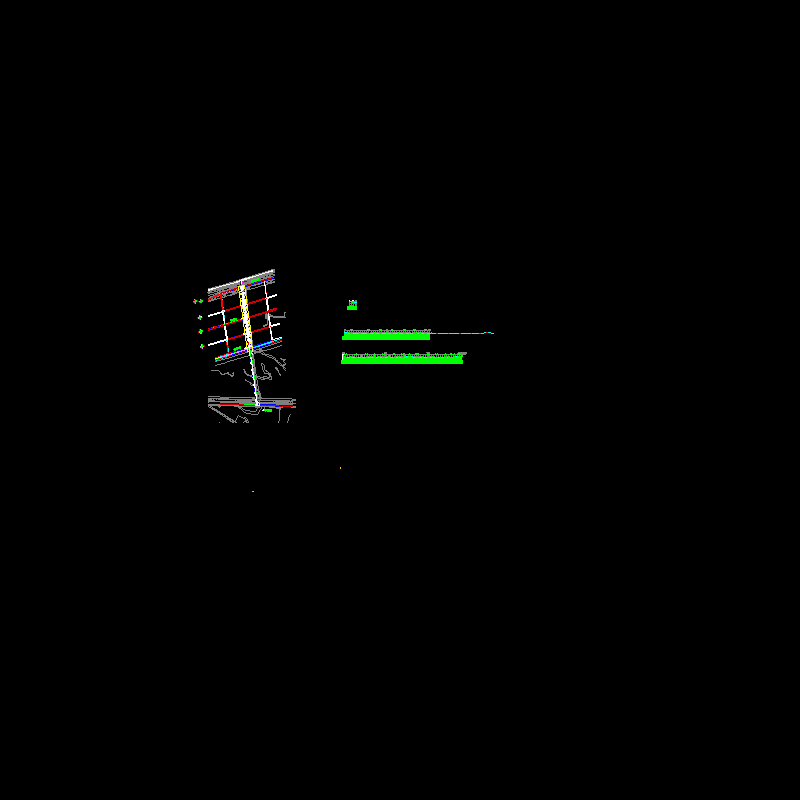

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 000封面与目录.dwg
    000封面与目录.dwg
  • 01设计说明.dwg
    01设计说明.dwg
  • 02道路平面图.dwg
    02道路平面图.dwg
  • 03纵断面设计图.dwg
    03纵断面设计图.dwg
  • 04、06标准横断面图.dwg
    04、06标准横断面图.dwg
  • 05相交道路横断面图.dwg
    05相交道路横断面图.dwg
  • 07侧、平石安装大样图.dwg
    07侧、平石安装大样图.dwg
  • 08侧、平石大样图.dwg
    08侧、平石大样图.dwg
以上是部分截图,请下载附件后查看完整高清内容
