城市次干路竣工CAD施工大样图(路基路面排水,32张)

附件详情

道路全长:全长约1.06km
城市次干路Ⅱ级
计算行车速度:40km/h
车行道横坡:1.5%(双向),人行道横坡:1%(向内)
地震基本烈度为Ⅶ度,地震动峰值加速度为0.15g
沥青混凝土路面

【道路工程】:
说明书
工程位置示意图
平面图
直线、曲线及转角表
逐桩坐标表
纵断面图
路口竖向设计图
标准横断面图
路面结构图
路基处理图
侧缘石大样图
井圈加固图
……
【排水工程】:
施工图设计说明
排水工程位置示意图
排水管道平面图
雨水管道纵断面图
污水管道纵断面图
管道包管设计图
乙型检查井
丙型检查井
90°转弯井总图
90°转弯井<1>盖板图
90°转弯井底板设计图
污水直线检查特殊井图(二)
雨水直线检查特殊井图(二)
沉降缝设计图
……
共计35张

90°转弯井总图

乙型检查井

雨水管道纵断面图

雨水直线检查特殊井图

侧缘石大样图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 2规划次干路一排水平面图(改)(打印)(02-04).dwg
    2规划次干路一排水平面图(改)(打印)(02-04).dwg
  • 05包管.dwg
    05包管.dwg

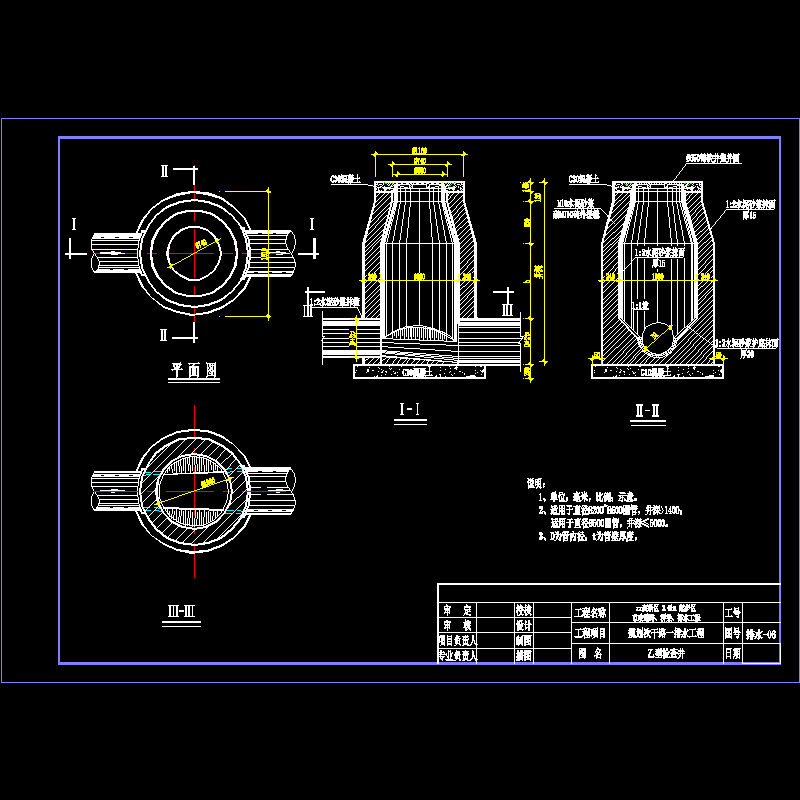

  • 06乙型检查井.dwg
    06乙型检查井.dwg
  • 07丙型检查井.dwg
    07丙型检查井.dwg

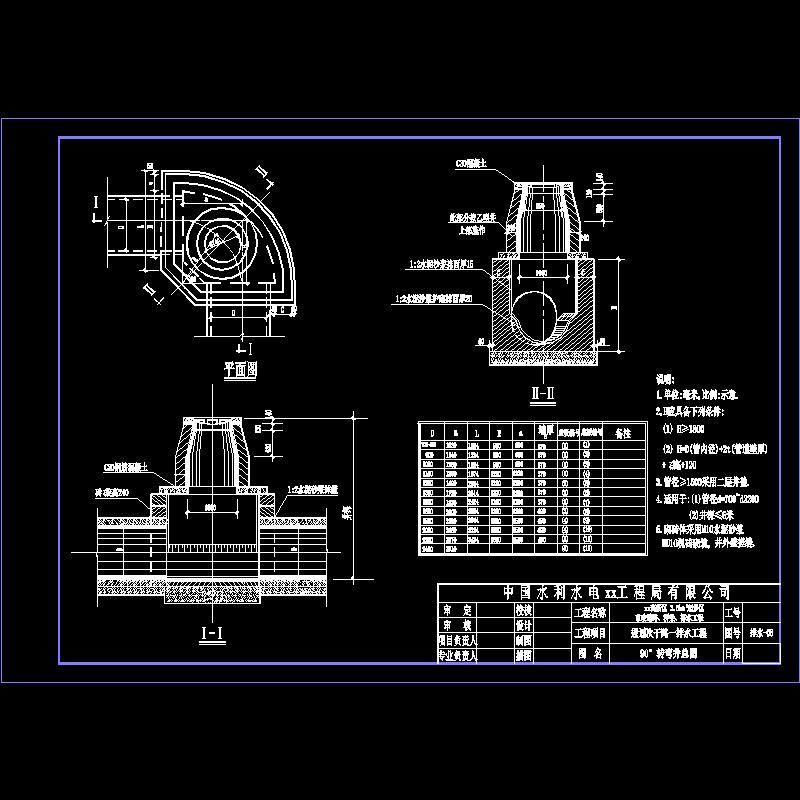

  • 08-90度转弯井总图.dwg
    08-90度转弯井总图.dwg
  • 09-90度转弯井1盖板图.dwg
    09-90度转弯井1盖板图.dwg
  • 10-90度转弯井底板设计图.dwg
    10-90度转弯井底板设计图.dwg
  • 1排水总图规划次干路一.dwg
    1排水总图规划次干路一.dwg
以上是部分截图,请下载附件后查看完整高清内容
