城市次干路电力工程CAD施工大样图设计13张.dwg

附件详情

  • 电力通道设计说明
  • 主要工程量表
  • 预制U型槽(1.2mx1.0m)大样图(一)
  • 预制U型槽(1.2mx1.0m)大样图(二)
  • 预制U型槽(1.2mx1.0m)大样图(三)
  • 电力排管敷设大样图
  • 电力排管接地大样图
  • 电力连接浅井结构图
  • 加金属边框井盖板图
  • 管线标准横断面
  • 电力平面图

附件详情

本道路标准路幅宽度为30m,设计为城市次干路,设计速度为30km/h,采用沥青混凝土路面。包括道路工程、交通安全设施、照明工程、电力通信、绿化工程等分项工程的设计。本册为电力工程设计。
……
电力电缆沟技术说明:
该项目电力规模暂定为10kV及以下,电力电缆沟采用混凝土U型槽,建筑结构形式为暗沟,盖板表面为青石板,设计沟底高程为人行道路面下1.35米。
工程设计电缆沟支架为双侧对称布置,采用整体式高强度玻璃钢复合电缆支架。支架水平间距为1.0米,支架预埋件需与槽内预埋件可靠焊接。
……
电力排管技术说明:
该项目电力电缆主管束为3x4200玻璃钢管,壁厚5mm,连接临近路段电力通道支管束为2x3200玻璃钢管,壁厚5mm。要求排管拉伸强度大于等于120MPa,浸水后弯曲强度保留率大于等于80%,巴士强度大于等于35,管径向变化率10%的管刚度大于等于1.2MPa。
……
共13张,编制于近代年。

预制U型槽大样图

电力连接浅井结构图

电力排管接地大样图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

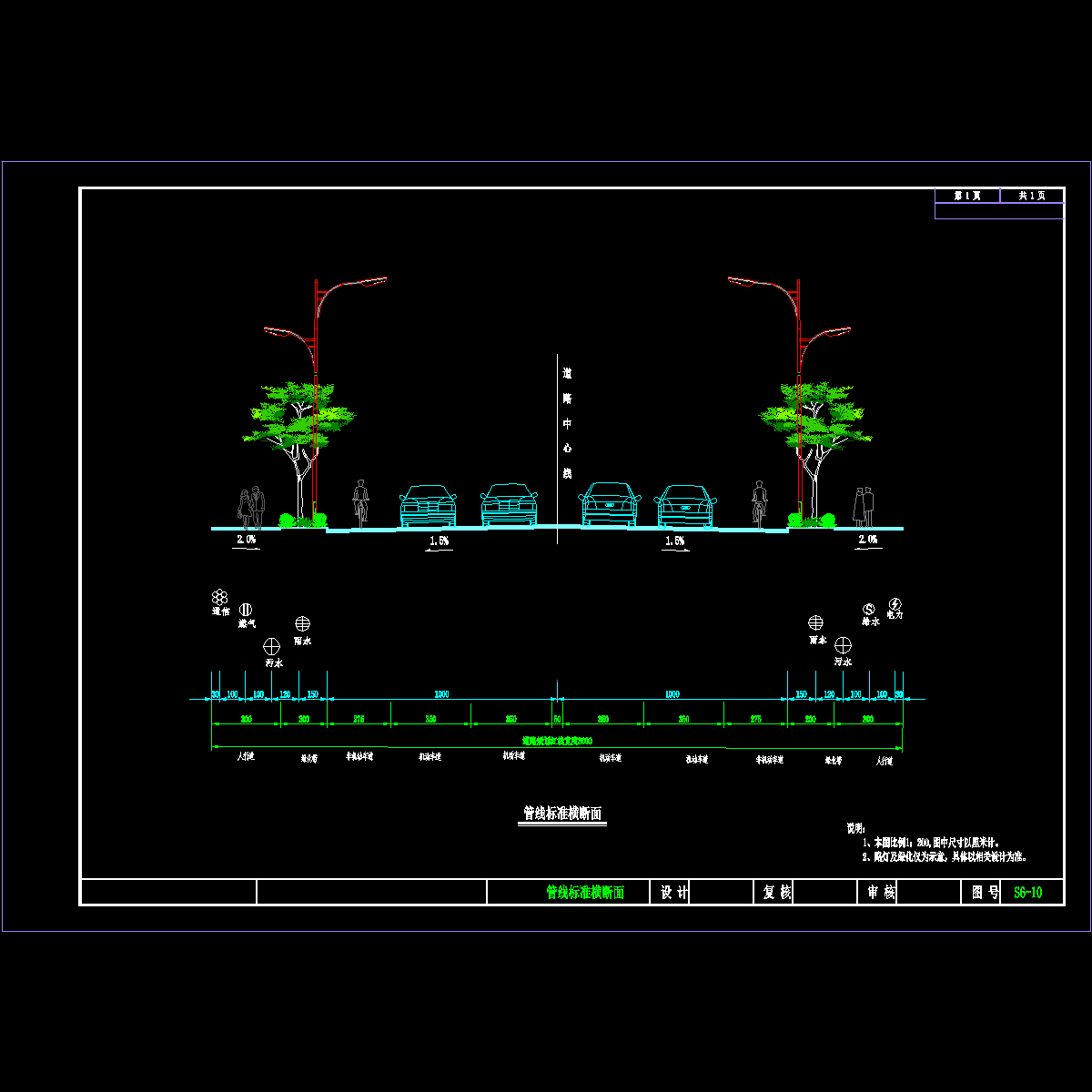

  • 标准横断面图.dwg
    标准横断面图.dwg

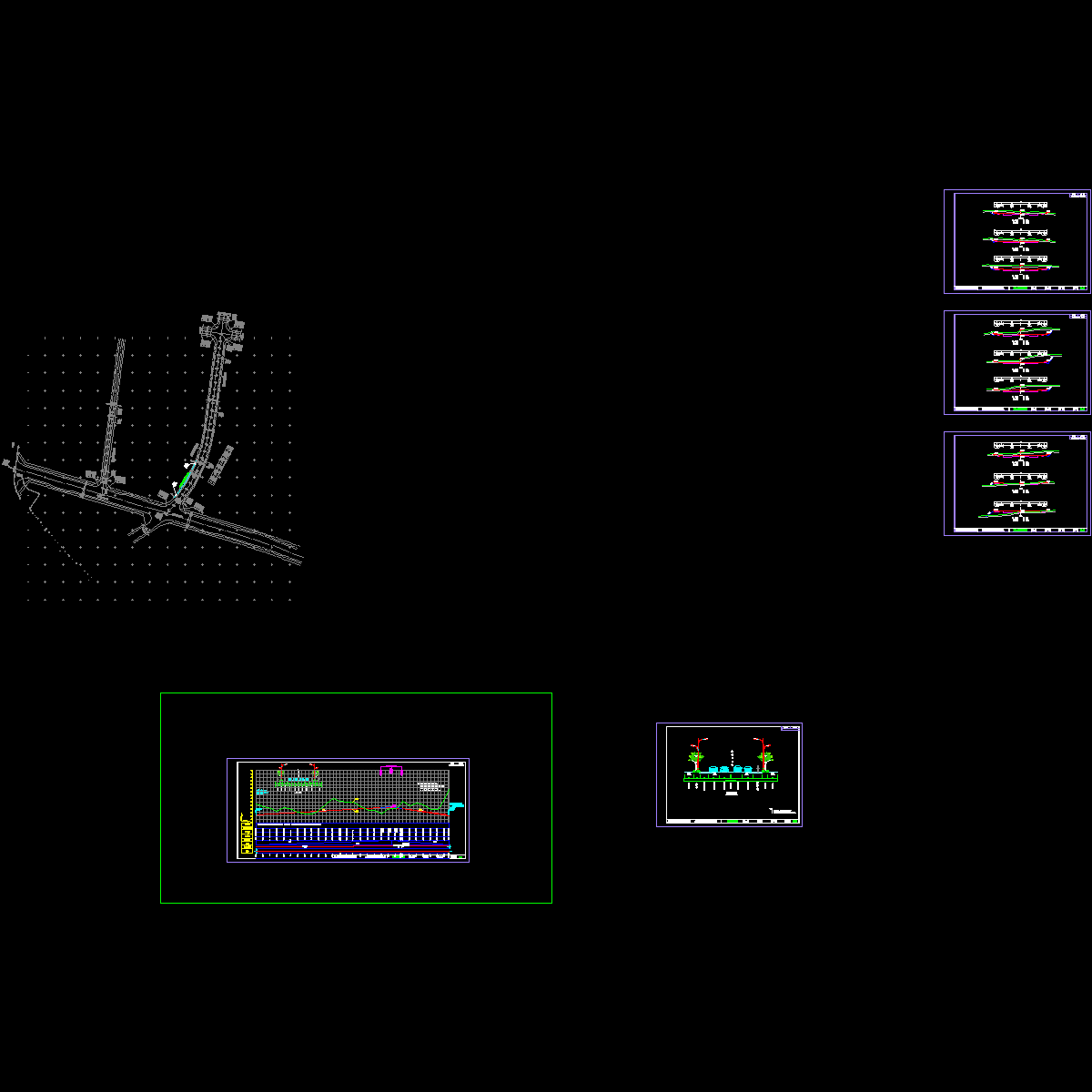

  • 道路平纵横_2.dwg
    道路平纵横_2.dwg
以上是部分截图,请下载附件后查看完整高清内容
