城市次干路照明工程施工大样图设计平面图

附件详情

  • 照明 设计说明
  • 主要工程量表
  • 照明标准横断面
  • 路灯大样图
  • 灯杆基础示意图
  • 灯杆结构图
  • 电缆敷设大样图
  • 照明平面图

附件详情

本道路标准路幅宽度为30m,设计为城市次干路,设计速度为30km/h,采用沥青混凝土路面。包括道路工程、交通安全设施、照明工程、电力通信、绿化工程等分项工程的设计。本册为照明工程设计。
……
道路照明设计:
电源:该资料中,道路等级为城市次干路,道路照明负荷等级为三级负荷,照明供电电源由就近路灯搭接引来,照明供电半径120m,搭接后满足末端压降小于5%的要求。
灯具:路灯选用适用于 城市道路 照明的LED灯,其中光效为90lm/W,使用寿命10000h,光衰不大于3%;使用寿命50000h,光衰不大于30%;色温为5000K;灯具光源腔和电气腔防护等级为IP65;灯具效率不低于90%。灯具与灯杆的仰角配有3级承托调校,适用于不同角度所达到的光效。
安装位置:路灯安装于距路缘石0.5米处。路灯布置间距30米左右,局部间距可做适当调整。
……
设计指标:
该项目为城市次干路,平均照度维持值17lx,LPD=0.40W/m;路面总均匀度为0.55,眩光限制阈值增量初始值小于10%,环境比SR为0.5。
……
共11张,。

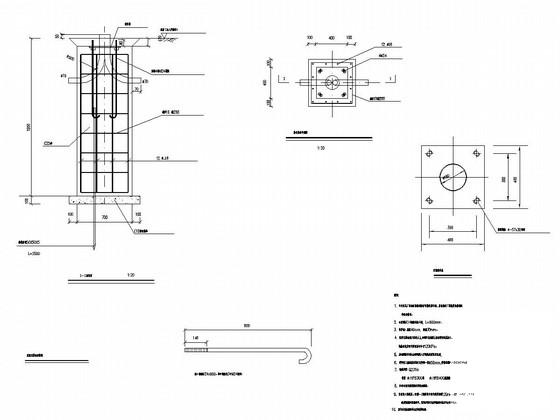

灯杆基础示意图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
  • 城市次干路照明大样图 - 1
    城市次干路照明大样图 - 1

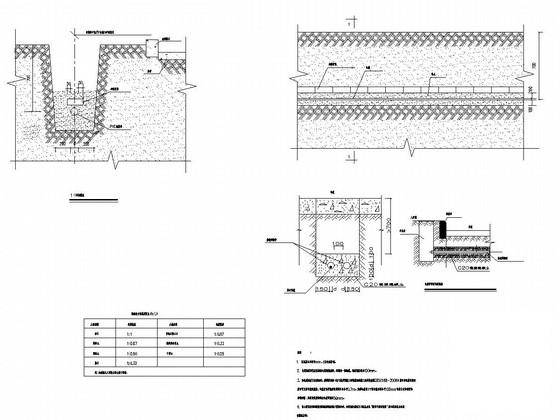

  • 城市次干路照明大样图 - 2
    城市次干路照明大样图 - 2
以上是部分截图,请下载附件后查看完整高清内容
