城市次干路交通工程施工大样图设计导向箭头大样图

附件详情

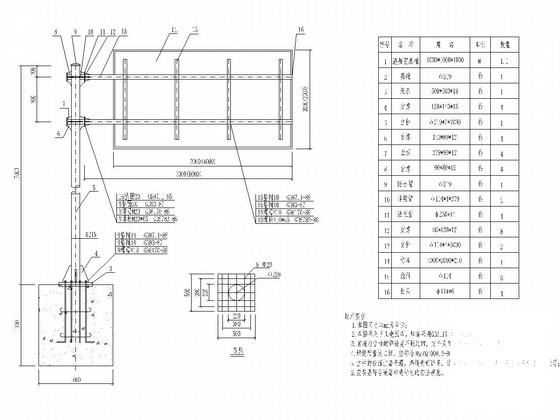

本图纸为城市次干路交通工程施工图设计，共计16张，包括交通标志标线以及交通标志杆结构设计图等。 …… 本道路为城市次干路，全长1053.672m，设计速度40km/h。标准路幅宽26m，双向四车道，其中两侧车行道宽各8m，两侧人行道宽各5m。 横断面设计： 标准路幅宽度为26m，双向四车道，路幅具体分配如下：
B=5m（人行道）+8m（车行道）+8m（车行道）+5m（人行道）＝26.0m
道路横坡：车行道向外1.5%，人行道向内2.0%。
……
道路等级：城市次干路
交通量饱和设计年限（年）：15
沥青混凝土路面设计使用年限（年）：10
设计行车速度(km/h)：40
停车视距：≥40m
路面结构设计荷载：BZZ-100型标准车
……
交通设施设置注意事项：
1) 设置在道路上的交通标志需经持有CMA标志的国家计量单位认证的单位检测。
2) 指路标志牌文字大小、排版及路名要通过交管部门及甲方审查后才方可实施。
3) 指路牌具体路名应以地名办命名的正式文件为准。
4) 直立杆在位置允许的条件下可以放在路灯杆上，抱箍及抱箍底衬根据路灯杆的粗细作调整。
5) 标志板不能被树叶和其他物件遮挡。
6) 交通标志混凝土基础顶面应低于人行道路面15cm，交通设施施工完毕后恢复人行道砖或与道路同步实施。
……
共16张，。
