城市次干路交通工程CAD施工图纸设计24张

附件详情

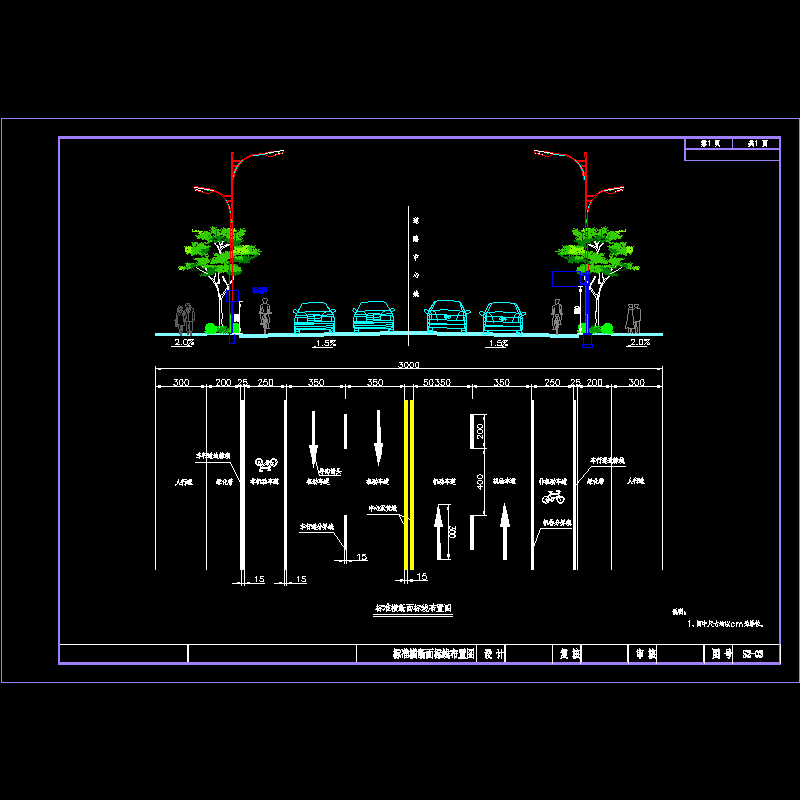

本道路标准路幅宽度为30m，设计为城市次干路，设计速度为30km/h，采用沥青混凝土路面，本项目交通安全和管理设施等级为C级。
……
指路标志：
指路标志的颜色为蓝底、白图案；形状为长方形；白图案反光、蓝底不反光。
标志板面：
标志板面采用牌号为7A04的铝合金板，抗拉强度≥290MPa，屈服点≥241.2MPa，延伸率4%～10%；其耐候、耐盐雾腐蚀、机械性能等应符合《道路交通标志板及支撑件》（GB/T 23827-2009）的规定。
……
交通标线设计：

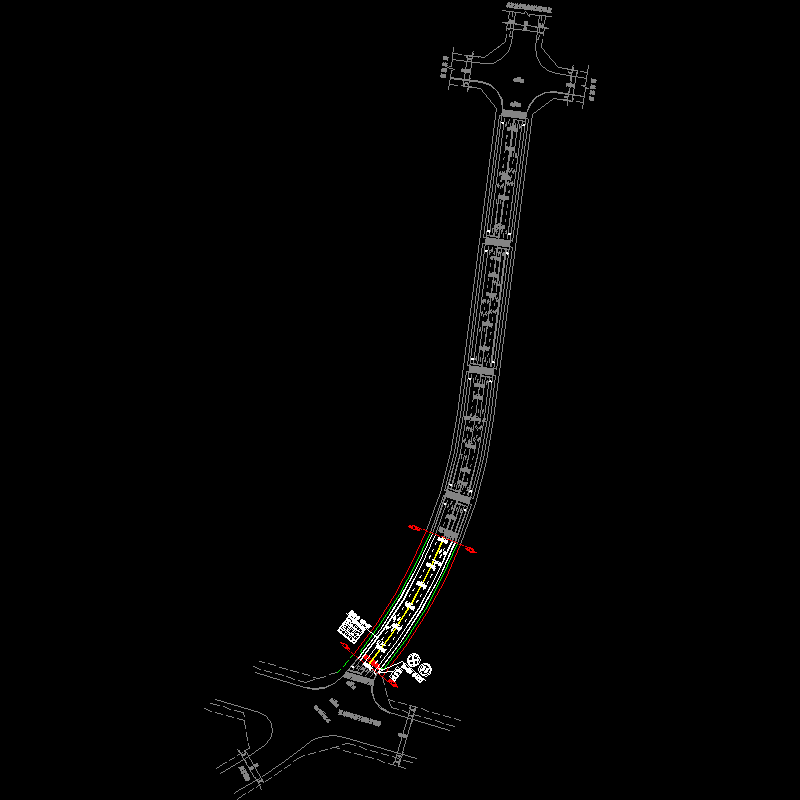

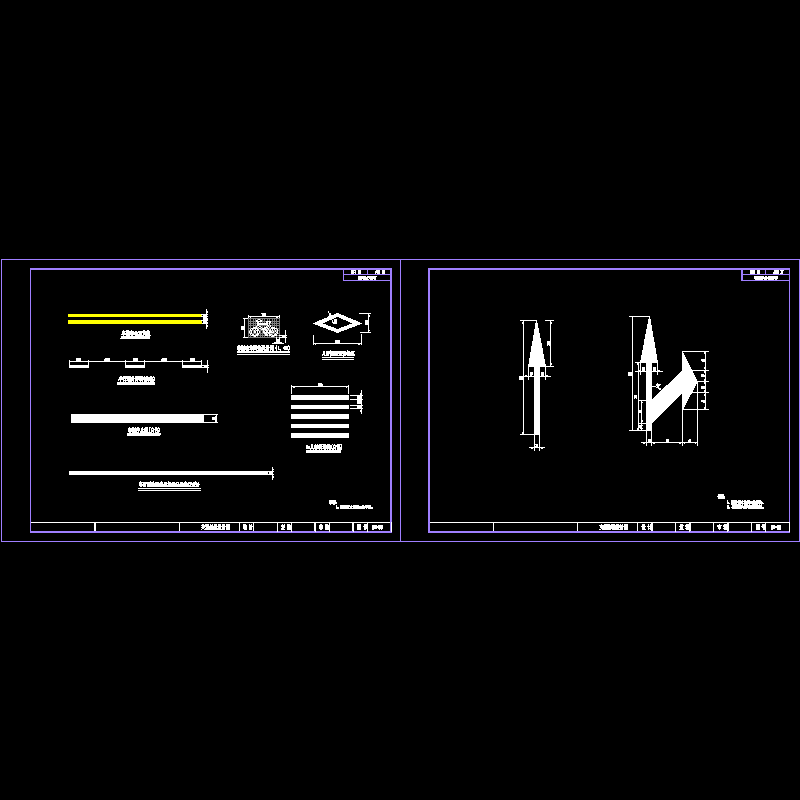

该项目采用符合《道路交通标志和标线》（GB5768-2009）的交通标志和标线。该项目设有道路中心线、车行道分界线、人行横道线、停止线、导向箭头等交通标线。标线的颜色、形状、尺寸、间距等按《道路交通标志和标线》（GB5768-2009）选用，后附大样。路面交通标线由虚线、实线等组成，车行道中心线为黄色双实线，线宽15cm；车行道分界线为白色虚线，划2m空4m，线宽15cm；车行道边缘线及机非分界线为白色实线，线宽15cm；人行横道线线宽40cm，间隔60cm，单根长5m；停止线线宽40cm；导向箭头长3m。
……
共24张，编制于2014年。
