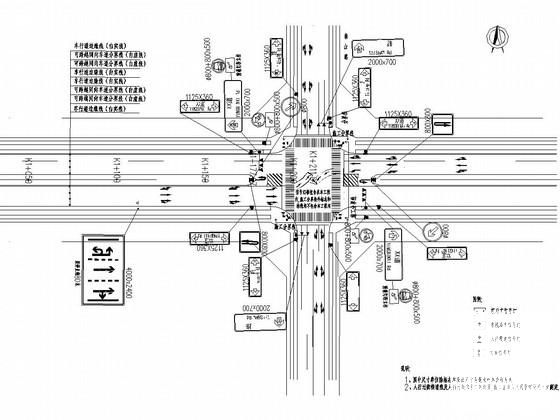

城市主干路交通工程施工大样图设计平面图,设计说明

附件详情

本道路规划为城市主干路，道路红线宽70米，道路全长1211.07米，设计行车速度50km/h，横断面为四幅路型式，三上三下两车道。
标准横断面布置为：
11米绿化带+2米人行道+2米绿化带+3米非机动车行道+2米绿化带+12米车行道+6米中央分隔带+12米车行道+2米绿化带+3米非机动车行道+2米绿化带+2米人行道+11米绿化带=70米。
本册内容为交通工程施工图设计文件。
……
标志版面设计：

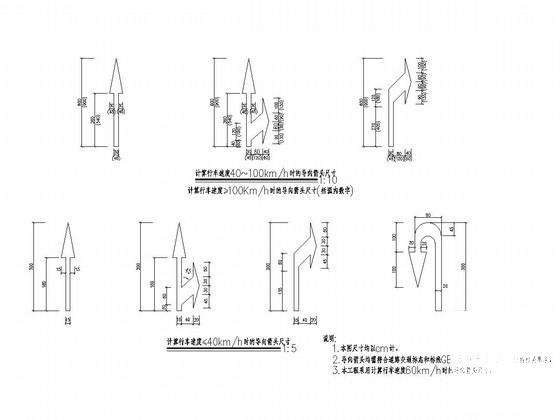

为了满足驾驶员对标志信息的视认要求，指路标志汉字高度为35~50cm。版面注字较多，内容不很重要的标志，汉字高度可适当减小。指路标志板面基本为统一规格。汉字采用国家标准矢量汉字，标黑简体，汉字高宽比为1：1，英文字高采用大写时为相应汉字字高的1/2，采用小写时为汉字高度的1/3，标志的版面设计按国标《道路交通标志和标线》（GB5768.1～3－2009）和《 城市道路 交通设施设计规范》（GB50688－2011）有关规定执行。
……
施工注意事项：

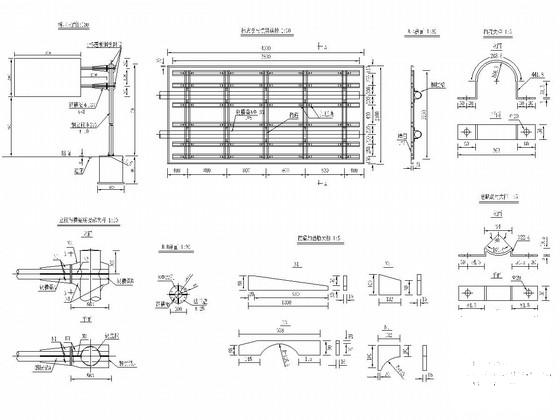

标志安装时，应尽可能与道路中线垂直或成一定角度：禁令和指示标志为0～45°，指路和警告标志为0～10°。
有关灯管路口，信号灯控制方式及预埋管线方式应与交通管理局进一步协商并注意预留位置。
指路标志中所涉及的地名应提前与规划及交管部门进行沟通，与设计不一致时，经审查后与设计人协商，在制作前更正过来。
……
共15张，。
