40km/h城市主干路公路桥CAD施工图纸设计

  • 位置:四川
  • 设计年代:近代
  • 使用性:公路桥
  • 行车道位置:上承式桥
  • 使用年限:半永久性桥
该资料为 40km/h城市主干路公路桥施工图设计 ,里面包含丰富的配图,内容完整,值得下载学习!
资料概况:
7.1 设计原则
上部构造按全预应力混凝土构件设计。主梁由预制T梁+现浇湿接缝组合而成,结构型式为简支梁桥面连续结构。
7.2 主梁横断面
主梁梁肋间距为2.20m,其中,中梁预制宽度为1.60m,边梁预制宽度为1.70m,翼板及横隔板间湿接缝宽0.60m。
7.3 主梁横隔板间距
各种跨径均为a n×5m a,a、n值随跨径不同而异。当L=25m时,a=4.40m,n=3;当L=40m时,a=4.25m,n=6。
横隔板间采用现浇湿接缝连接形式,以保证梁的整体性。
7.4 支座
采用GJZ板式橡胶支座和GJZF4聚四氟乙烯滑板式橡胶支座,其技术条件必须符合JT/T 4-2004的规定。
......
相关图片:

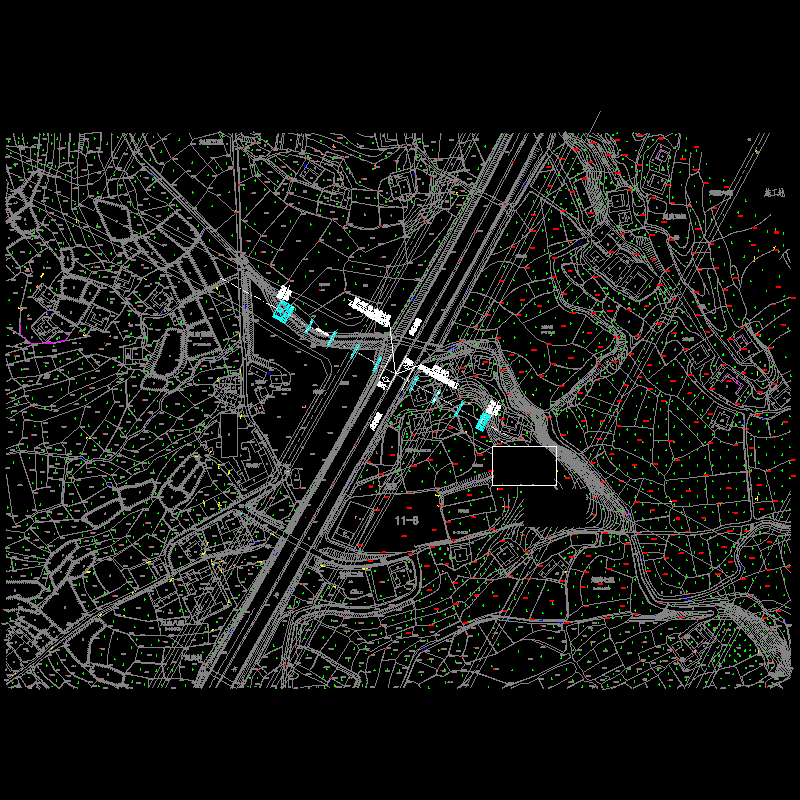

桥位平面图
桥墩一般构造图
盖梁钢筋构造图

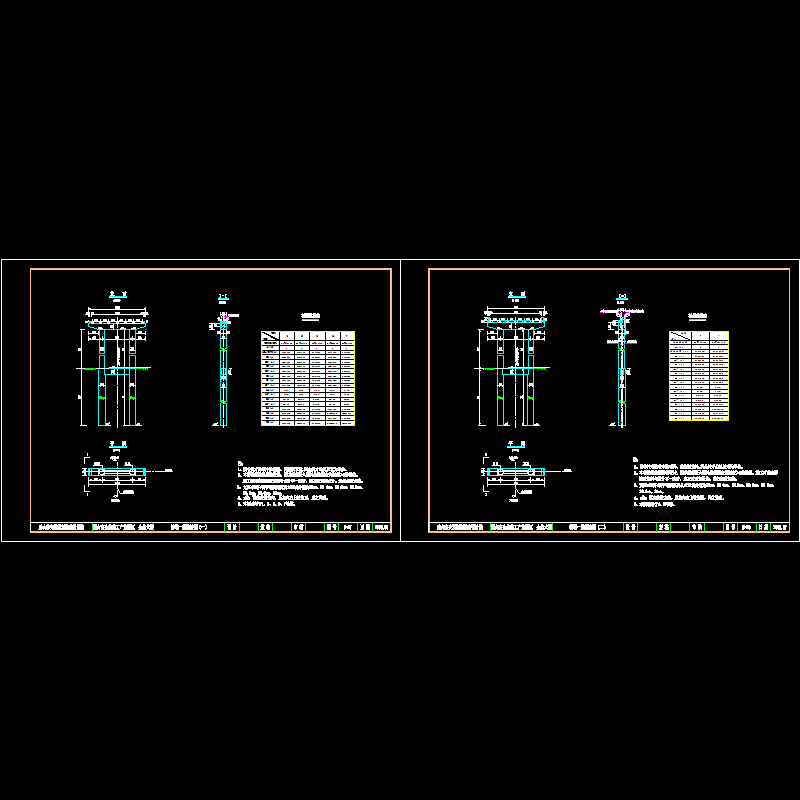

桩柱钢筋构造图
系梁钢筋图
桥台一般构造图

以下是附件的其中一部分截图,共12张,您也可以 搜索 更多您想要的资源
  • 01 金象大桥桥位平面图.dwg
    01 金象大桥桥位平面图.dwg

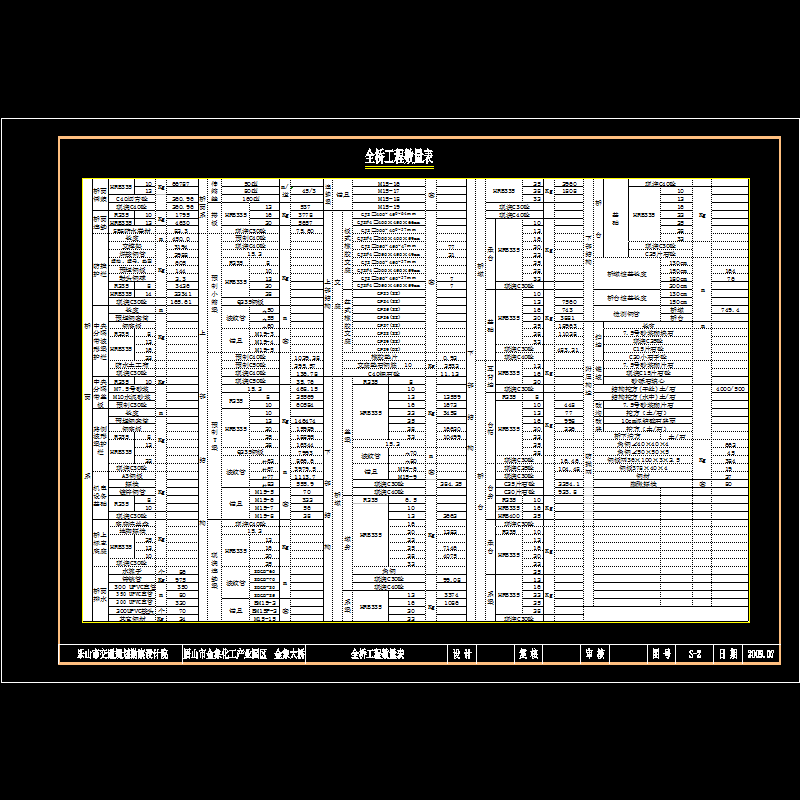

  • 02 工程数量表.dwg
    02 工程数量表.dwg

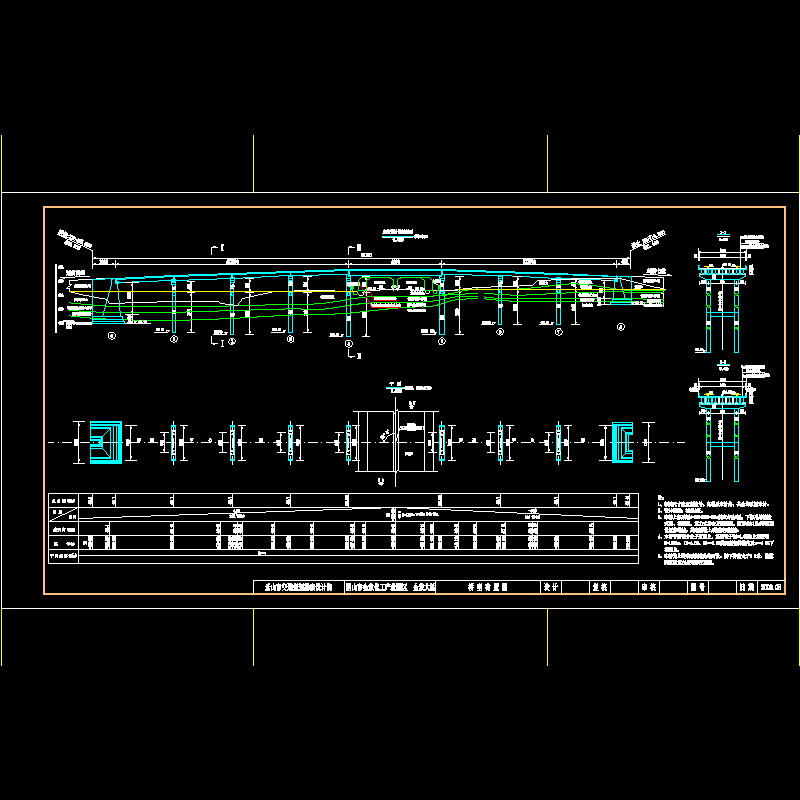

  • 03 布置图.dwg
    03 布置图.dwg
  • 27-28 桥墩构造图.dwg
    27-28 桥墩构造图.dwg

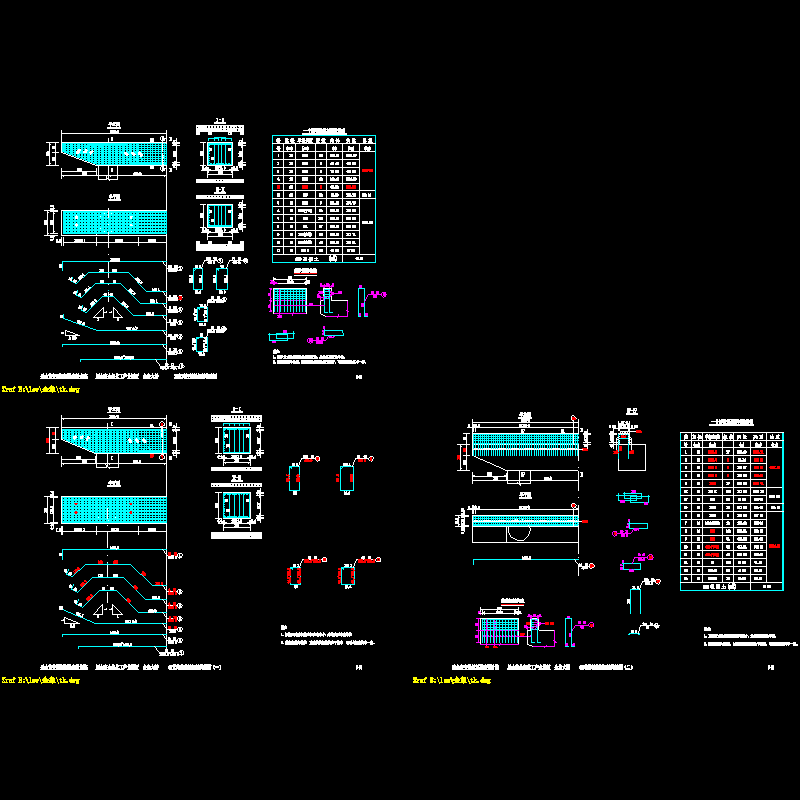

  • 29-31 盖梁钢筋构造图.dwg
