城市主干路路灯工程施工CAD图纸设计16张

附件详情

主要技术指标：
1.设计道路等级：城市主干路。
2.设计计算荷载：BZZ-100标准汽车轴载。
3.设计车速：V＝60Km/h。
4.设计年限：沥青路面T＝15年。
……

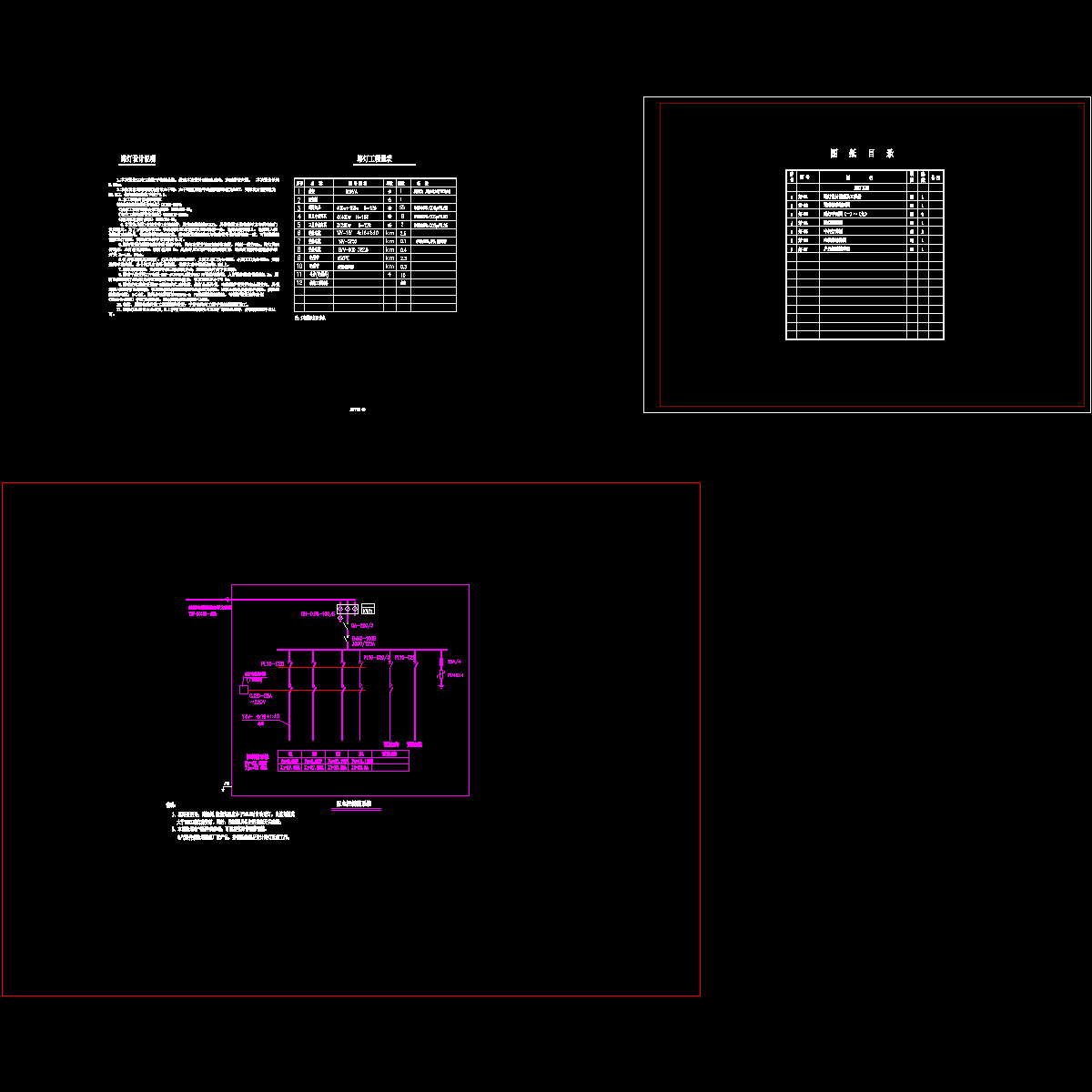

该资料共设1台箱变和1台控制箱，箱变容量暂定80KVA，具体位置及供电由甲方和供电部门负责确定。为了方便路灯管理，在各箱变100米附近设置控制箱一台，电源由箱变引入，电源进入控制箱前重复接地。控制箱落地基础安装，所在位置的标高应与相应桩号的路基标高一致，可根据现场情况进行调整，调整位置需甲方和设计认可。

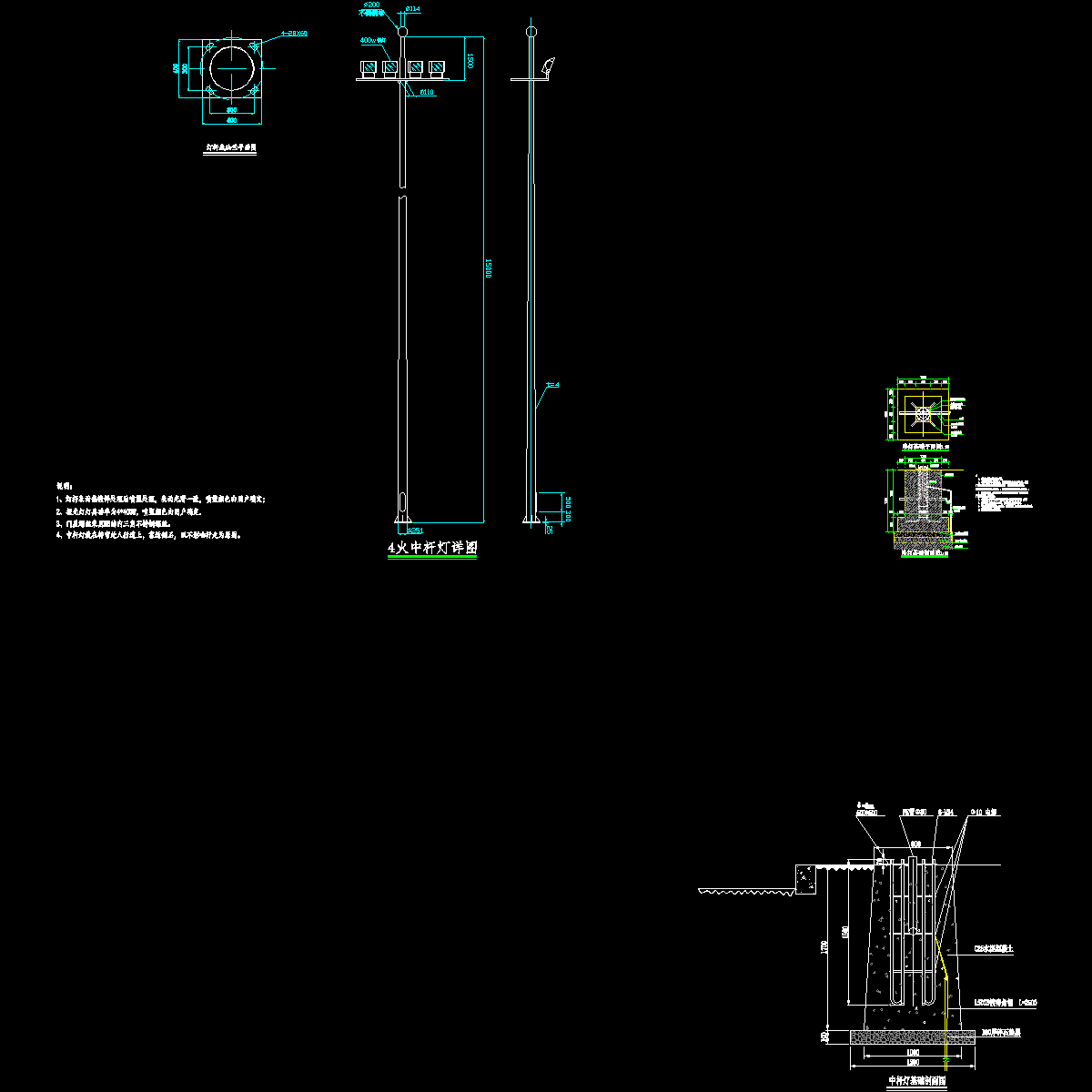

路灯设置在道路侧机非分隔带中间，路灯布置分为双侧对称布置，间距一般为35m。路灯为双臂路灯，主灯杆高度12m，辅灯杆高8.5m，具体详见道路照明标准断面图，每盏灯需自带漏电保护器开关 Ie=10A、30mA。
……
共16张，编制于近代年。
