城市主干路道路工程CAD施工图纸设计

附件详情

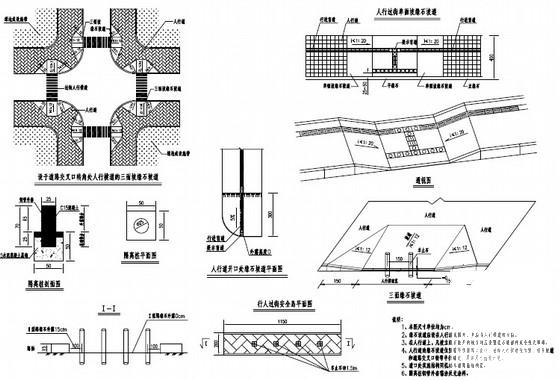

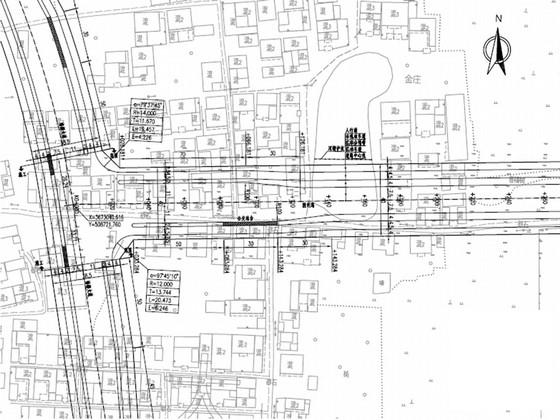

本道路全长0.662km，道路红线宽40m，全线均为新建道路。
设计标准：
（1）道路等级： 城市主干路
（2）设计速度： 50km/h
（3）设计年限： 沥青砼路面15年
（4）交通等级： 重
（5）标准轴载： BZZ—100
（6）抗震标准： 按地震烈度6度设防
（7）本项目平面坐标系1980西安坐标系，高程系采用1985国家高程基准系。
……

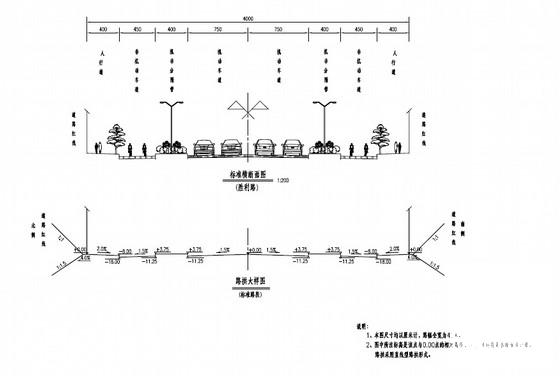

横断面路幅分配：人行道4.0m+非机动车道4.5m+分隔带4.0m+机动车道7.5m×2+分隔带4.0m +非机动车道4.5m+人行道4.0m=40m。

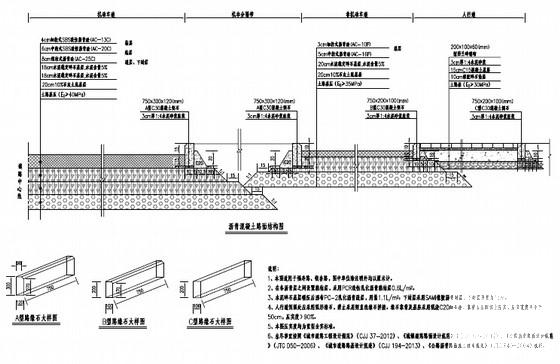

路面结构层设计如下：
机动车道路面结构：
4cm细粒式改性沥青砼AC-13(C)
6cm中粒式改性沥青砼AC-20(C)
粘层
8cm粗粒式沥青砼AC-25(C)
透层+下封层+玻纤格栅
36cm5%水泥稳定碎石基层
20cm10%石灰土底基层
路床土压实，重型压实度≥95%
结构层总厚为74cm
……
共51张，。
