城市主干路道路改造电力浅沟工程CAD施工图纸设计31张

附件详情

  • 设计说明
  • 电力通道工程平面总体布置图
  • 电缆沟布置横断面图
  • 电力工程布置平面图
  • 1000×1000预制U型槽大样图
  • 电力浅沟带金属边框盖板大样图
  • 2方向排管转接井大样图
  • T型接口大样图
  • 四方向电力排管井大样图
  • 1000×1000电力浅沟转角大样图
  • 2方向排管检查井大样图
  • 临时检查井大样图
  • 电力浅沟接地及电缆支架设置大样图
  • 电力排管接地大样图
  • 6孔电力排管埋设大样图
  • 9孔电力排管埋设大样图
  • 12孔排管埋设大样图
  • 工程数量表

附件详情

图纸为城市主干路道路改造电力工程施工图设计,共计31张,包含电力通道工程平面总体布置图、电缆沟布置横断面图、电力工程布置平面图、四方向电力排管井大样图、电力排管埋设大样图等。
……
原路等级为城市主干路,设计车速50km/h,双向六车道 两侧各一条非机动车道,道路标准路幅宽46米,全长3757.310米。原路面设计年限为15年。
原路断面宽度为:6.25米景观人行道(3米人行道 3.25米景观带) 3.5米非机动车道 10.75米车行道 5米中间带(0.5米路缘带 4米中央分隔带 0.5米路缘带) 10.75米车行道 3.5米非机动车道 6.25米景观人行道(3.25米景观带 3米人行道)。
根据规划布设电力浅沟。
……
施工注意事项:
(1)施工前应充分调查现状交通情况,做好施工交通组织。如交通组织与工程实施无法衔接,应及时与相关业务科室联系,做方案调整;
(2)在施工过程中会产生较多的粉尘,对周边环境造成一定的影响。在施工过程中应使用路面清扫车对道路进行清扫,使用水车对道路洒水降尘处理;
(3)施工前调查地下管线情况;施工中遇到旧有过街管线,施工过程中应注意对旧有管线的保护,如遇到管线埋深过浅应及时提出解决;
……
共228张,编制于2014年。

电力浅沟带金属边框盖板大样图

1000×1000预制U型槽大样图

1000×1000电力浅沟转角大样图

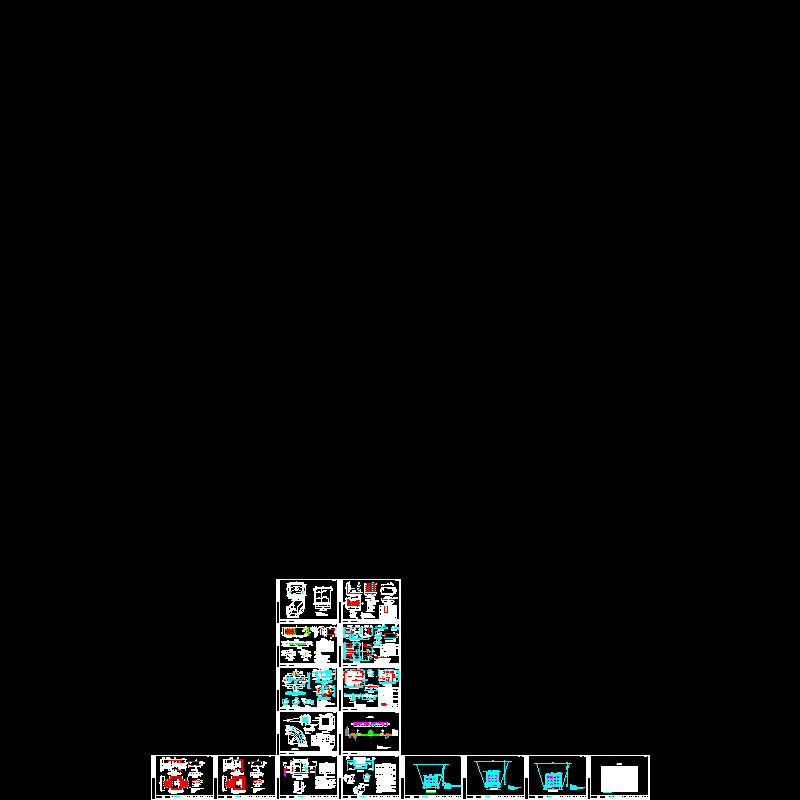

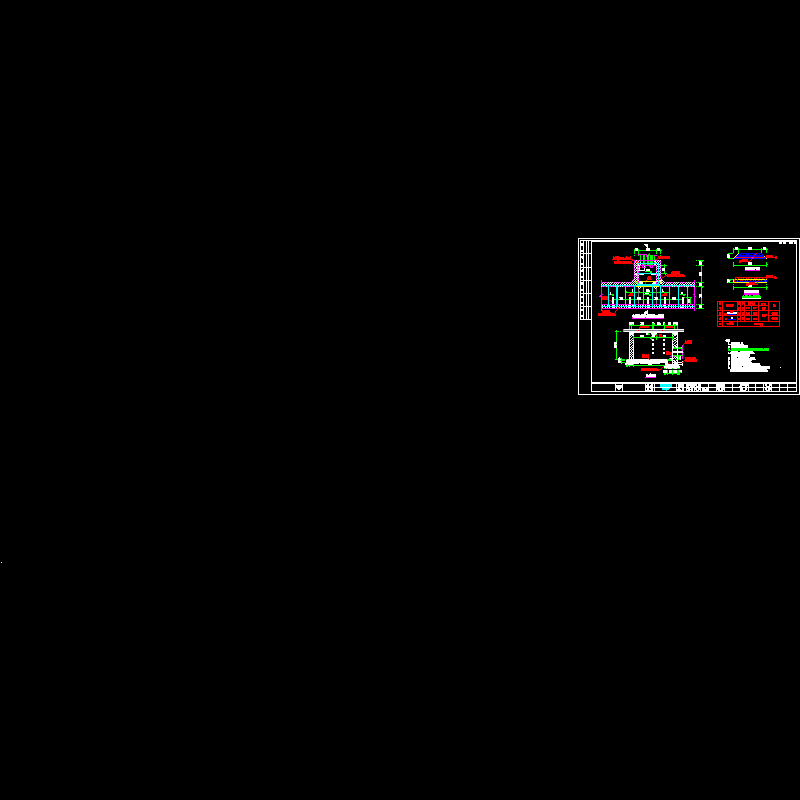

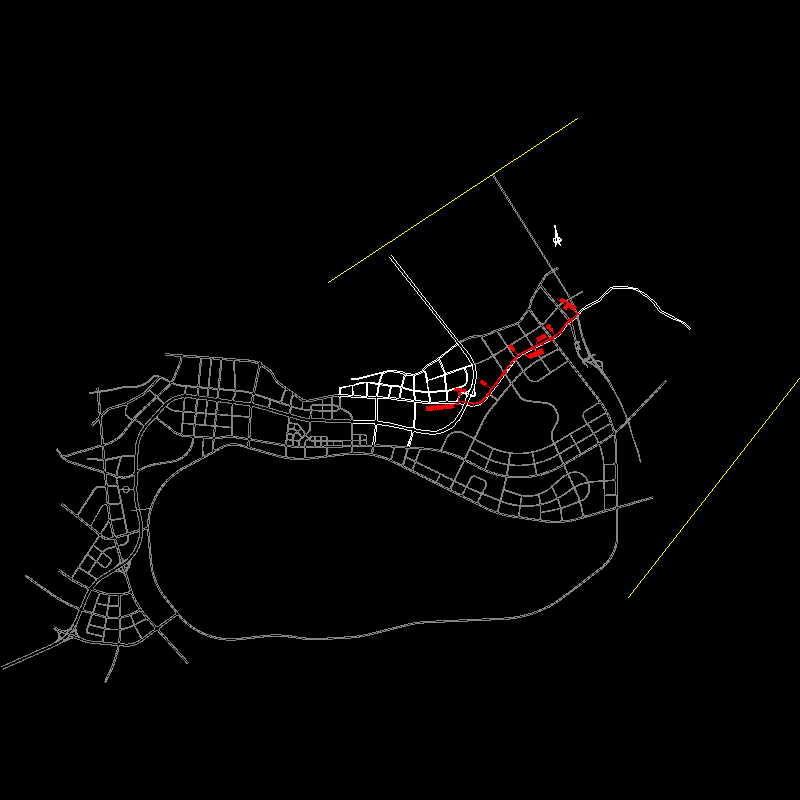

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
