城市主干路道路工程CAD施工图纸设计37张

附件详情

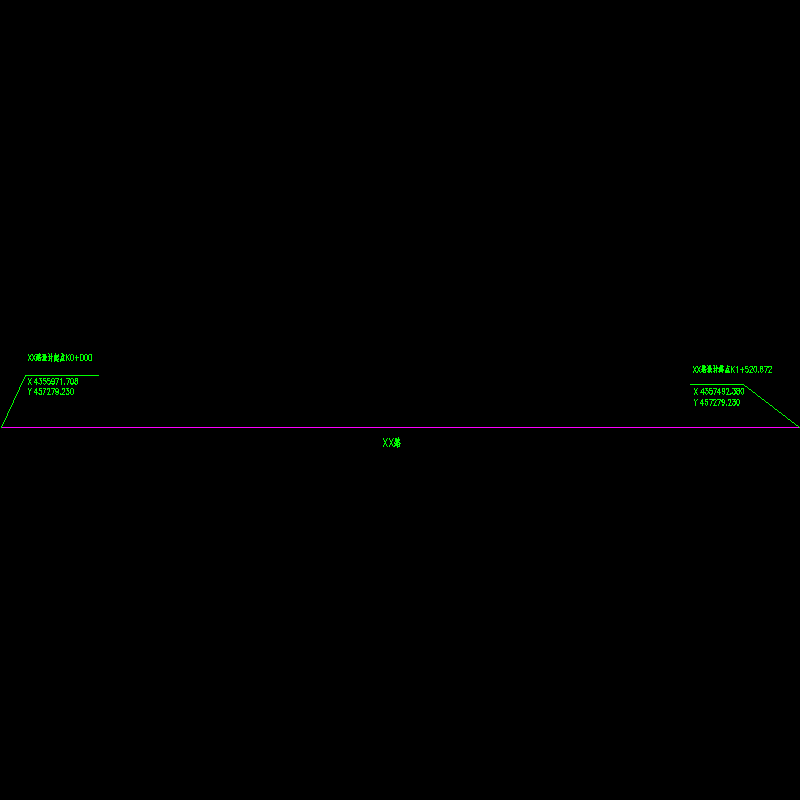

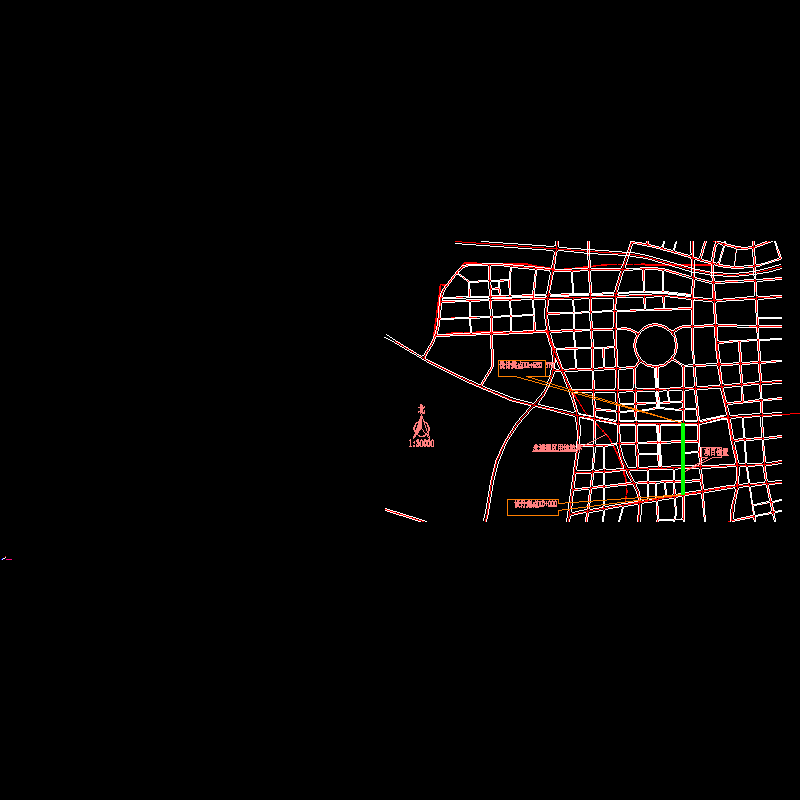

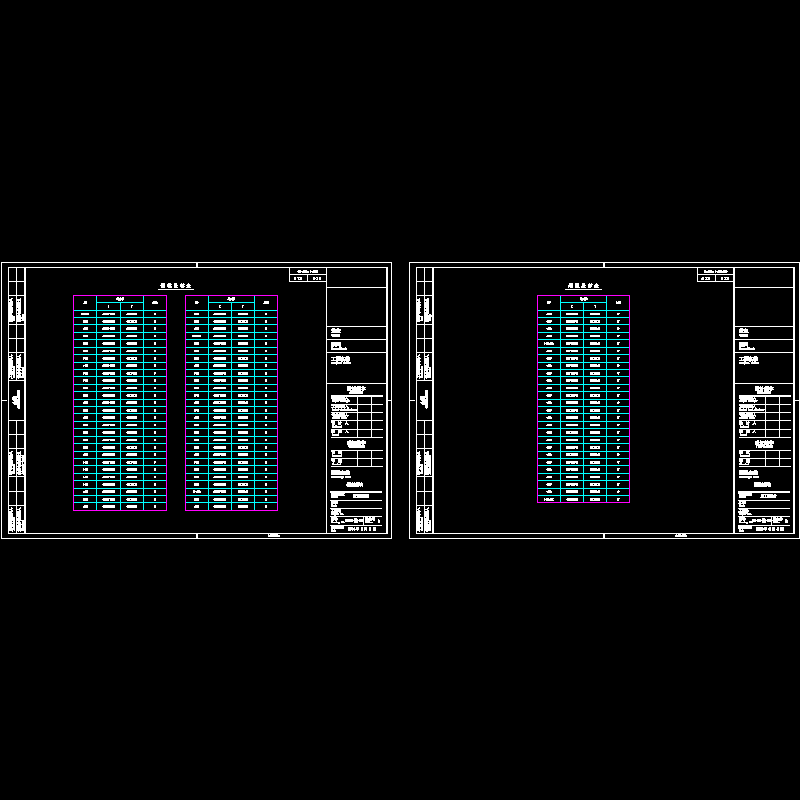

道路全长约1520.672m。规划道路等级为城市主干路，规划道路宽70m。
该项目道路路面为沥青砼路面结构，结构厚度结合当地地质条件、满足道路等级、考虑开发区内重车通行、满足防冻厚度要求确定。沥青混凝土路面设计基准期为15年，标准轴载BZZ-100，土基回弹模量E0设计值为30MPa。
……
沥青砼面层基质沥青为石油沥青，采用A级，标号为70号。沥青路面技术指标详下表。
基层：采用石灰粉煤灰稳定碎石，7d浸水无侧限抗压强度≥0.8Mpa，基层压实度≥98%，石灰粉煤灰稳定碎石配合比为：石灰：粉煤灰：碎石＝7:13:80。
底基层：采用石灰土，7d浸水无侧限抗压强度≥0.6Mpa，底基层压实度≥95%，基层和底基层材料应分层施工，面层采用机械摊铺。
……
涵洞工程设计：
管节分标准管节和调整长度用的辅助管节。标准管节长1米，辅助管节长0.5米。
洞口形式为八字墙，具体详见涵洞布置图。
管节接头构造：管节间缝隙用沥青浸过的麻絮填塞，外面圈裹两道满涂沥青的油毛毡。
基础构造：管节基础采用C25砼，下层采用砂砾垫层铺设。
……

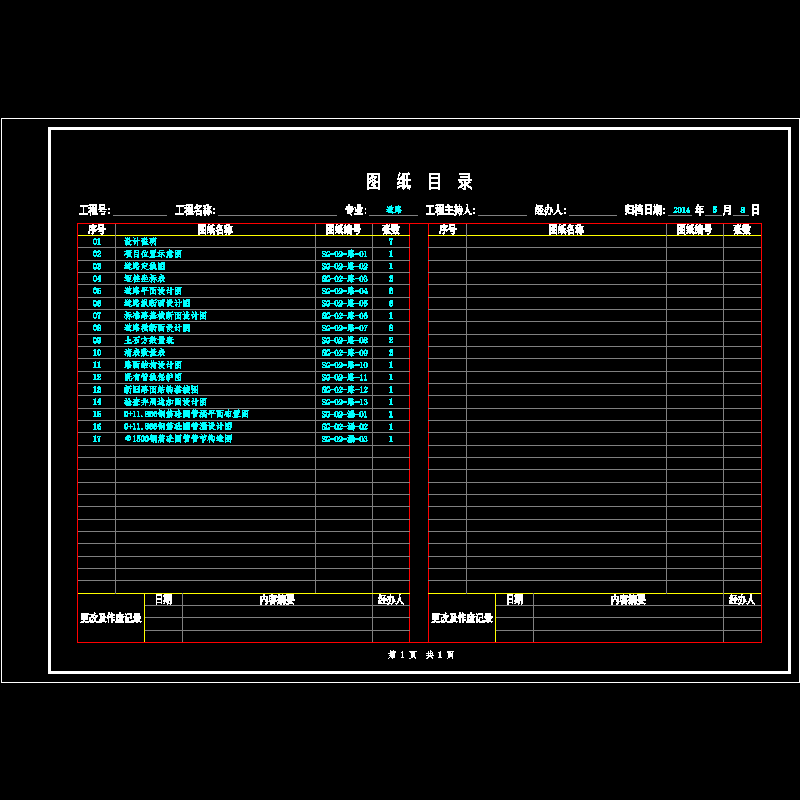

共37张，编制于2014年。
