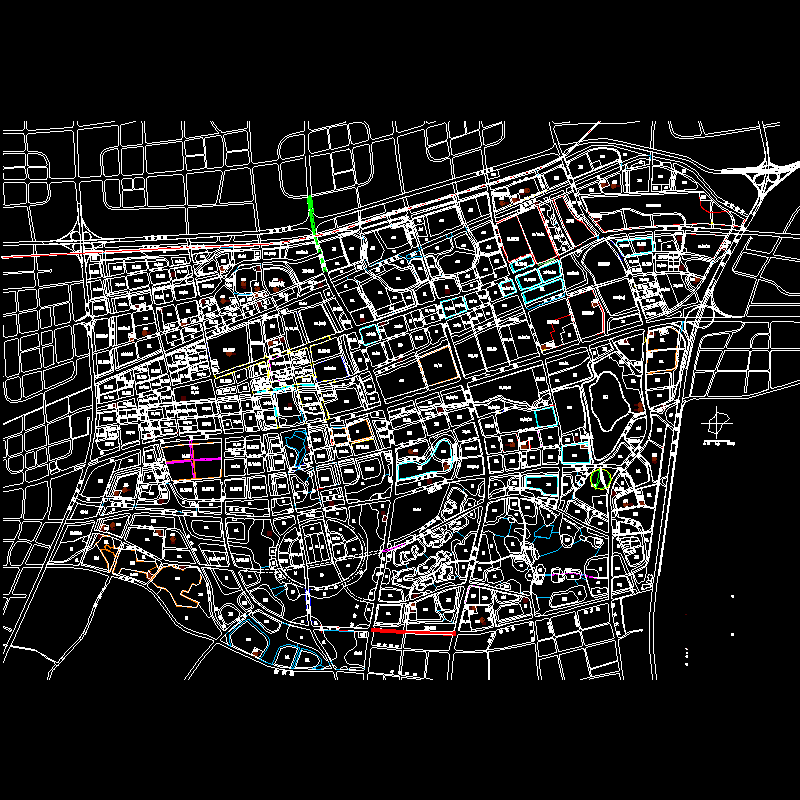

城市主干路道路工程CAD施工大样图设计44张

附件详情

主要技术指标：
1.设计道路等级：城市主干路。
2.设计计算荷载：BZZ-100标准汽车轴载。
3.设计车速：V＝60Km/h。
4.设计年限：沥青路面T＝15年。
……
本次道路设计横断面根据两侧地块的限制条件不同分为两种标准横断面：
35.5m标准断面：4.75m（人非共面） 1.5m（机非隔离带） 10.5m（机动车道） 2m（中央绿化带） 10.5m（机动车道） 1.5m（机非隔离带） 4.75m（人非共面）=35.5m。
40m标准断面：3m（人行道） 3.5m（非机动车道） 1.5m（机非隔离带） 10.5m（机动车道） 3m（中央绿化带） 10.5m（机动车道） 1.5m（机非隔离带） 3.5m（非机动车道） 3m（人行道）=40m。
道路标准路段横坡采用1.5%，坡向人行道。
……
路面结构设计：
机动车道：4cm（SMA13沥青玛蹄脂碎石） 沥青粘层(PC-3) 5cm（AC20C型中粒式沥青砼） 沥青粘层(PC-3) 7cm（AC25C型粗粒式沥青砼) 沥青下封层 沥青透层(PC-2) 20cm（5%水泥稳定碎石) 20cm（4%水泥稳定碎石） 20cm（级配碎石） 80cm(塘渣)=156cm。
……
共44张，编制于2014年。
