县城城市主干路道路工程CAD施工大样图设计39张

资料简介
赚取积分

设计时速：40km/h
干线：是
位置：重庆

附件详情

平面总体设计图
道路平面设计图(一)-(三)
逐桩坐标表
平曲线要素表
纵断面设计图(一)-(三)
xx路B段标准横断面图
连接便道标准横断面图
横断面设计图
土方总量计算表
xx路B段路面结构及人行道布置图
便道路面结构及人行道布置图
新旧沥青路面路基搭接处理图
道路绿化设计大样图
盲道设计图(一)-(二)
检查井加固设计图
雨水口加固设计图
植草护坡结构详图
方格型格构植草护坡结构详图
一般预制栏杆构造图
波形护栏构造图
交通设施设计图
交通标志设计图(一)-(二)
交通标线设计图
交通标志杆单柱式结构图
交通标志杆单悬臂结构图(一)-(二)
交通标志杆 F悬臂结构图(一)-(二)
道路主要工程数量表

附件详情

设计道路全长866米，道路红线宽20米，道路设计等级为城市道路主干路，设计时速为40km/h。
根据规划资料，该资料标准路幅分配形式如下：20m＝3m（人行道） 14m（机动车道） 3m（人行道），车行道路拱形式采用直线形路拱，为向外双面坡，横坡度为1.5%；人行道为向内单向坡，横坡度为2.0%。连接便道标准路幅分配形式：2.5m(人行道) 3.5m（车行道） 3.5m（车行道）=9.5m。道路路拱横坡为双向坡，坡度采用1.5%；人行道横坡采用2.0%的反向。
......
共39张图，编制于2014年。

以下是附件的其中一部分截图，共8张，您也可以搜索更多您想要的资源

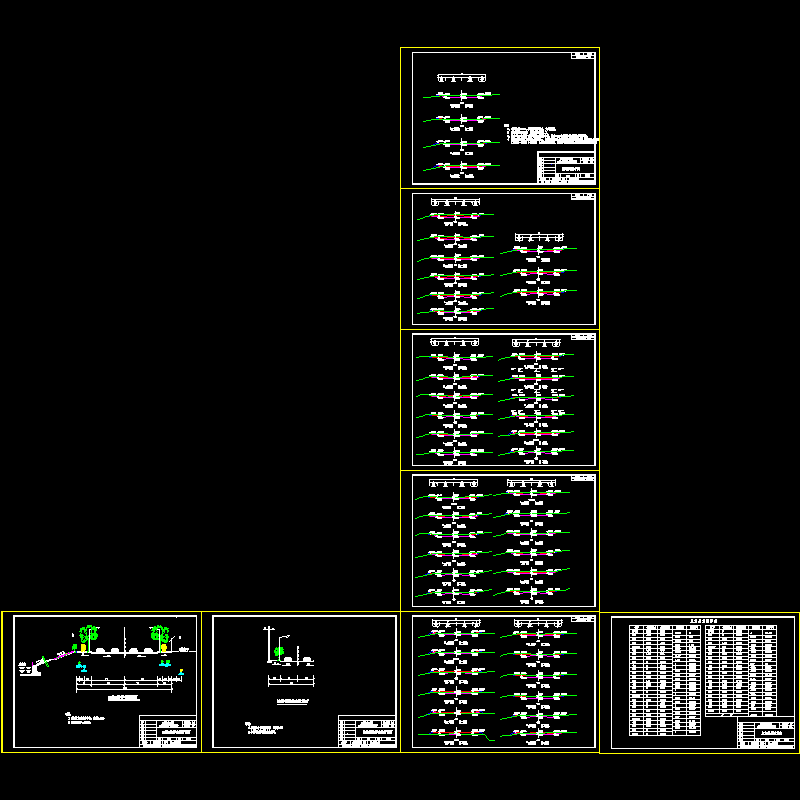

dl-06-09 标准横断面-横断面-土方表.dwg
