城市主干路交通标志版面设计图纸CAD

附件详情

说明:
1.本图尺寸均以mm计。
2.标志文字及图形方向按"国标GB5768-1999"排版。
3.交通标志为超强级反光膜,2.0mm铝板。
4.标志杆表面喷铝加喷象牙色漆处理。
……
该资料包含:
指路标志大样图
车行道行驶方向标志大样图

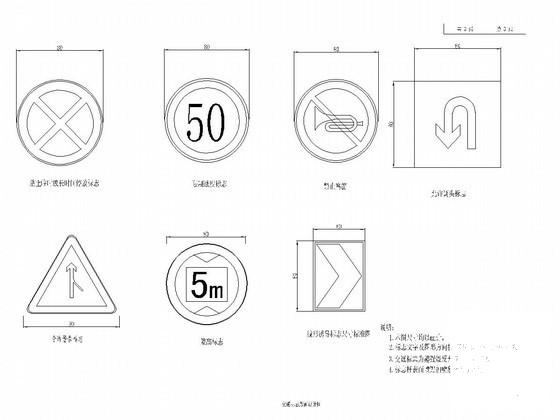

禁止临时或长时间停放标志
限制速度标志
限高标志
合流警告标志
线形诱导标志尺寸标准图
禁止鸣笛
允许调头标志
……
共计3张

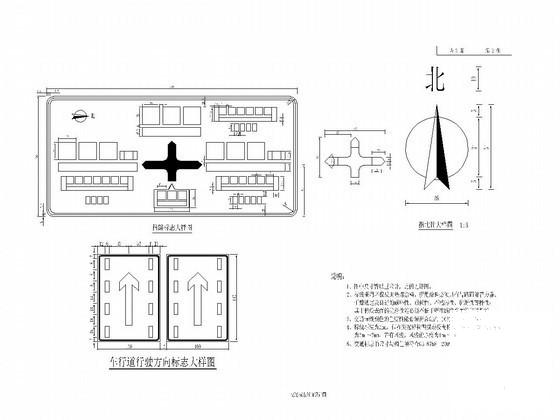

车行道行驶方向标志大样图

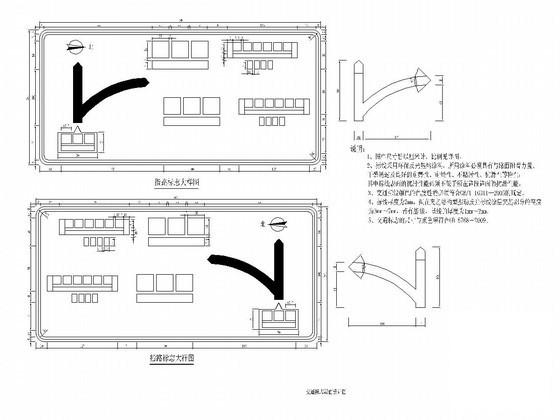

指路标志大样图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 城市主干路交通标志版面设计图纸CAD - 1
    第 1 张图
  • 城市主干路交通标志版面设计图纸CAD - 2
    第 2 张图
  • 城市主干路交通标志版面设计图纸CAD - 3
    第 3 张图
以上是部分截图,请下载附件后查看完整高清内容
