城市主干路交通标志标线及交安设施施工大样图cad平面图

搜索更多资源
  • 公路等级：二级
  • 车道数：六车道
  • 设计时速：60
  • 干线：是
  • 位置：重庆
  • 设计年代：近代
  • 附属：立体交叉
该附件为： 城市主干路全线交通标志标线及交安设施施工图.dwg ，格式为dwg，节点清晰，标注规范，同类工程可下载参考。
一、项目概要：
  1. xx路为城市主干道，设计车速为60km/h，双向6车道，标准路幅宽度44m。道路呈东西走向，本项目含主线桥梁两座（其中xx路1#桥长约310m，xx路2#桥长约210m）和立交两座（分别为xx路与xx大道全互通立交，xx路与xx路菱形立交）。
  2. 本次施工图设计范围内相交道路为xx路，xx路为城市主干道，双向六车道道路。
  3. 本次交通工程施工图设计包含xx路全线的交通标志标线以及xx路交叉口、xx路交叉口的交通信号灯、电子警察、交通监控等安全设施。
  4. 此次图纸中交通信号控制系统、电子警察系统、交通监控系统等设施包含前端设备、杆件及基础、防雷接地、电源管线路由；网络传输仅包含前端到就近网络接入点部分管道路由。
二、编制依据 ：
  1. 《道路交通标志和标线》（GB 5768－近代）
  2. 《城市道路交通标志和标线设置规范》（GB 51038-近代）
  3. 《道路交通反光膜》（GB/T 18833-近代）
  4. 《道路交通标志板及支撑件》（GB/T 23827-近代）
  5. 《路面标线涂料》（JT/T 280-近代）
  6. 《突起路标》（GB/T 24725-近代）
  7. 《道路交通信号灯设置与安装规范》（GB 14886-2016）
  8. 《道路交通信号控制机》（GB 25280-2016）
三、相关图片：
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源

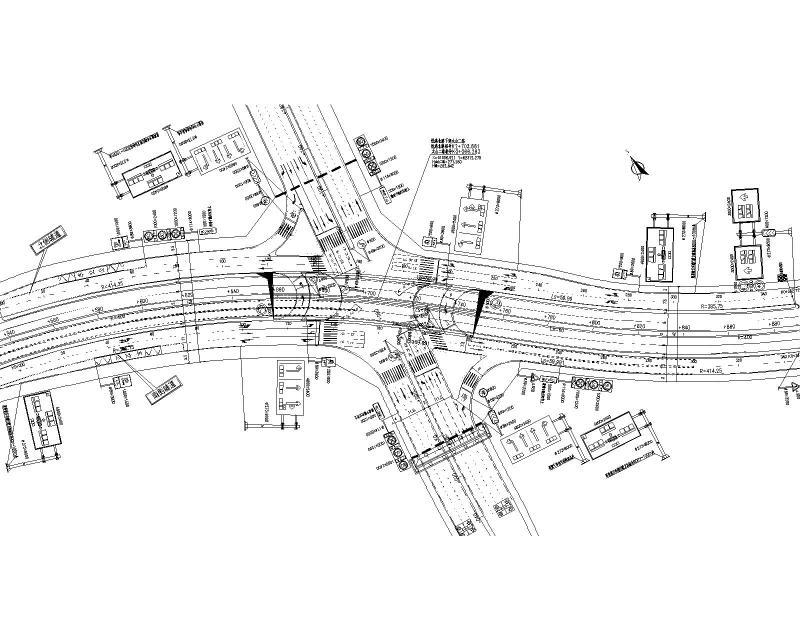

  • 交通标志标线平面图
    交通标志标线平面图

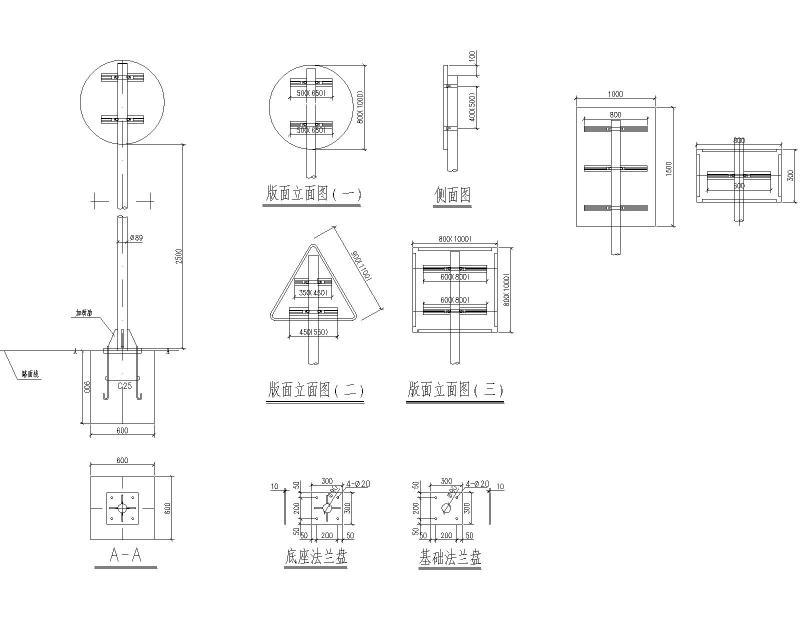

  • 单柱式标志结构
    单柱式标志结构

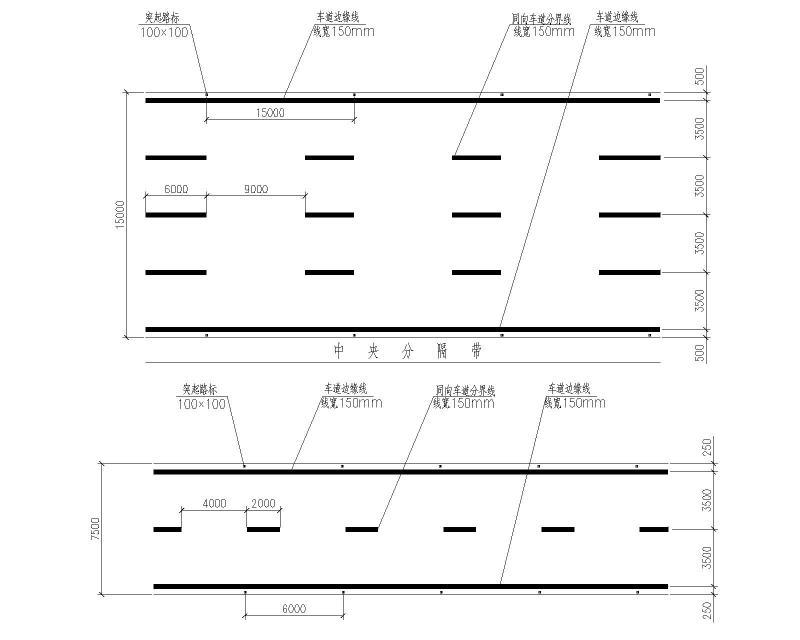

  • 典型路段布置图
    典型路段布置图

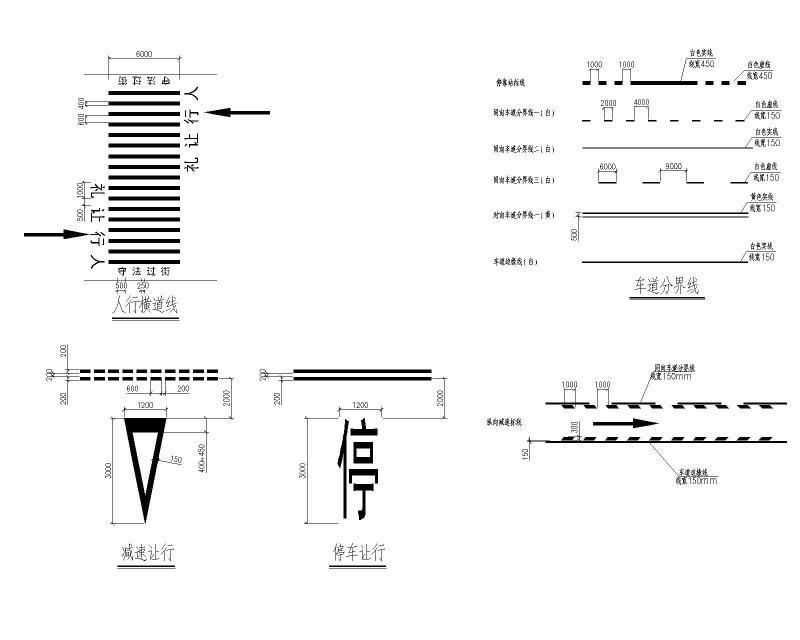

  • 交通标线大样图
    交通标线大样图

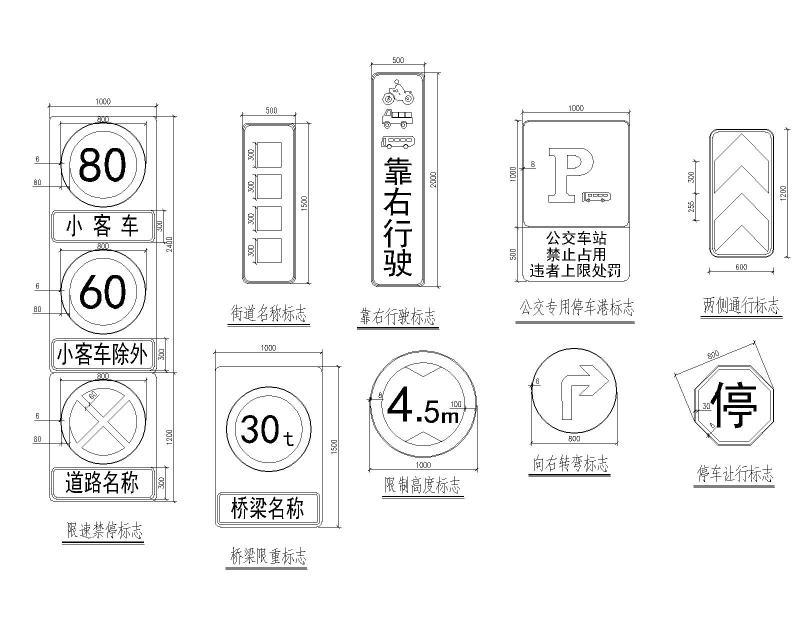

  • 交通标志版面大样图
    交通标志版面大样图
  • 悬臂式标志结构图
    悬臂式标志结构图
以上是部分截图，请下载附件后查看完整高清内容
