四级公路交通安全设施施工CAD大样图设计36张（标志标线护栏）

附件详情

本改建工程项目总长1683m，设计标准为单车道四级公路，设计速度采用20Km/h（局部路段受地形限制降低标准），路基宽度4.5m。
……

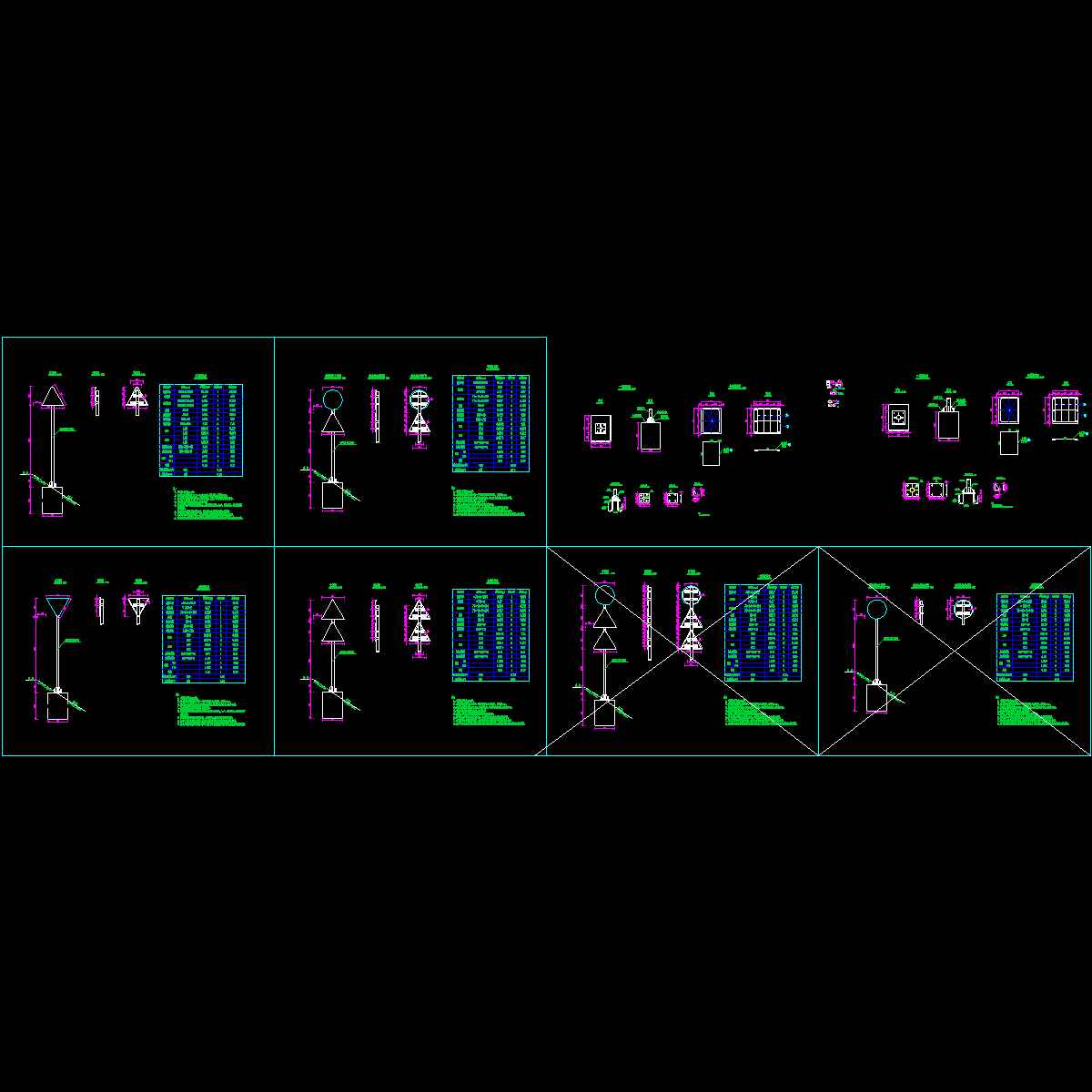

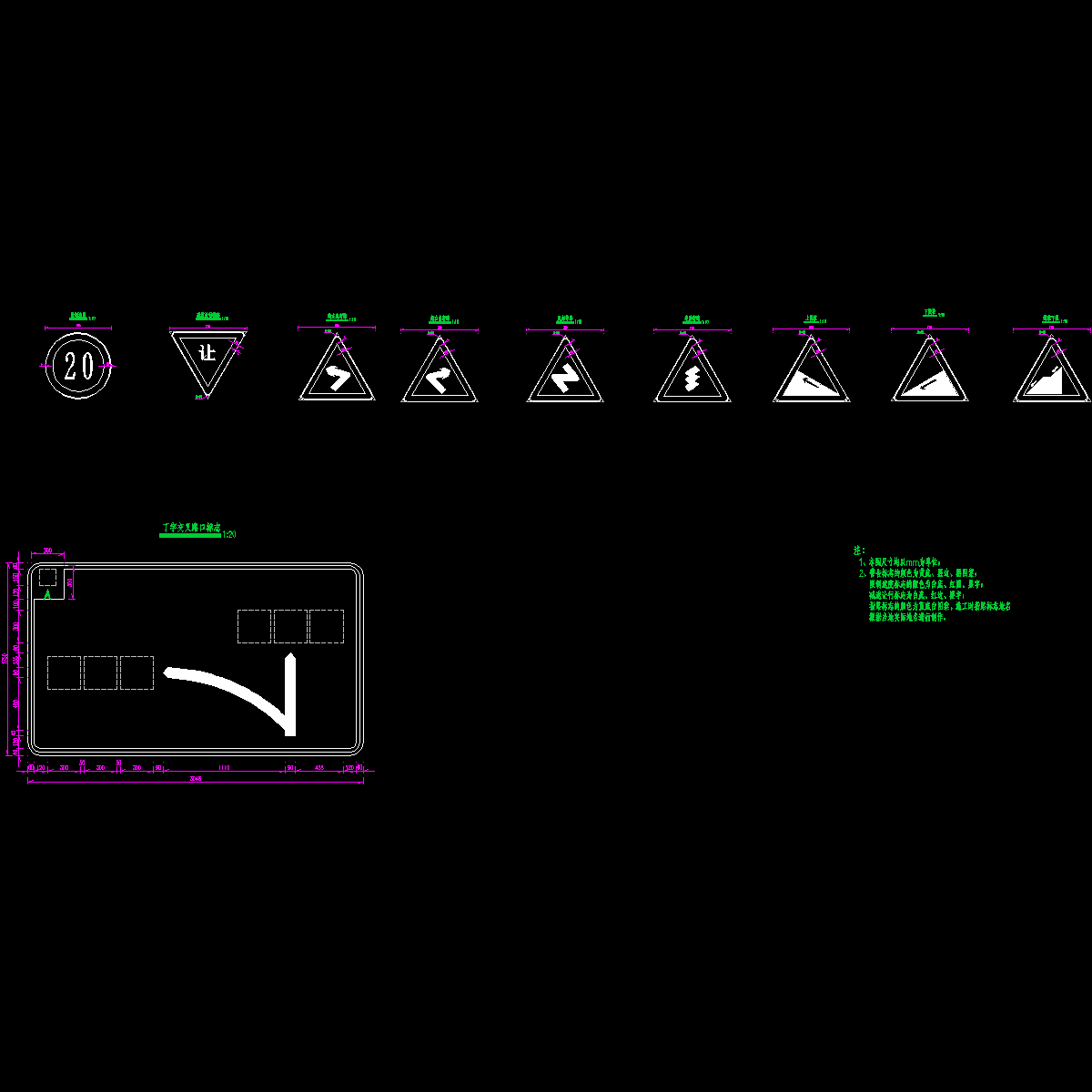

该资料交通标志的种类：警告标志、禁令标志及指路标志三大类，共计25块。
版面设计：
交通标志版面布置以驾驶员在设计行车速度V=20km/h行驶时能及时准确辨认标志内容，同时标志版面布置应美观、醒目，并具有夜间反光的性能。设计范围内各类型标志统一布局，前后协调，使之形成一个整体系统。
全线交通标志汉字高度为30cm；版面尺寸及颜色采用《道路交通标志和标线》（GB5768-近代）进行设计；版面反光材料的选择，既要考虑各类反光膜的反光特性、使用功能、应用场合和使用年限，又要兼顾到施工及维修养护的方便。标志版面的底膜和字膜均采用三级反光膜。
……
护栏设置原则：
① 在平曲线半径小于一般最小半径的填方路段且填高大于3m时，设置波形梁护栏防撞等级为B级加强型，立柱中心间距为2m。
② 路侧鱼塘段及设置护肩墙段，设置波形梁护栏防撞等级为B级加强型，立柱中心间距为2m。

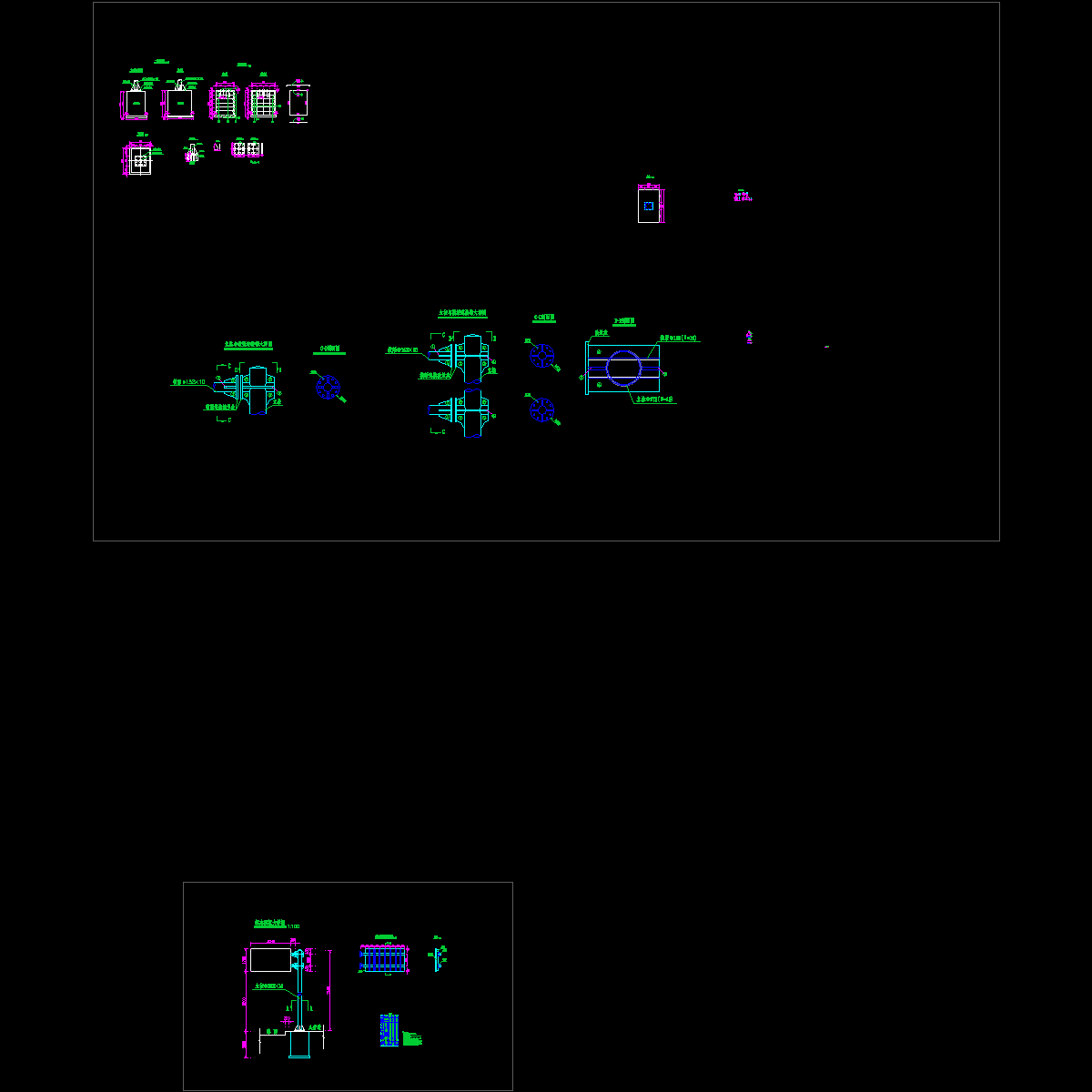

③ 波形梁护栏板均采用3mm厚护栏板，二波护栏板规格为310mm×85mm；二波护栏立柱采用圆型Φ114mm×4.5mm的钢管立柱；二波护栏托架为300mm×70mm×4.5mm的钢托架。
……
共36张，编制于近代年。
