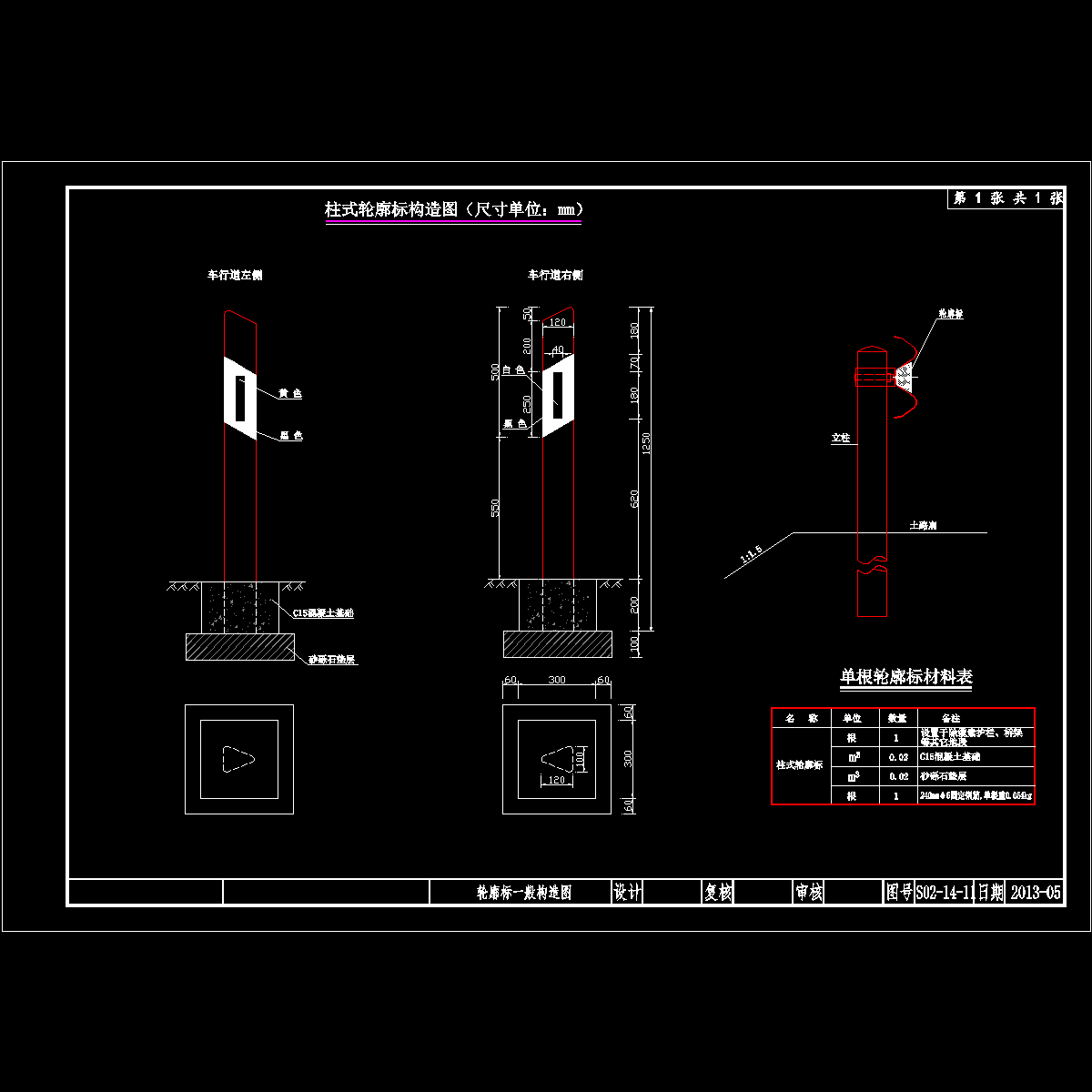

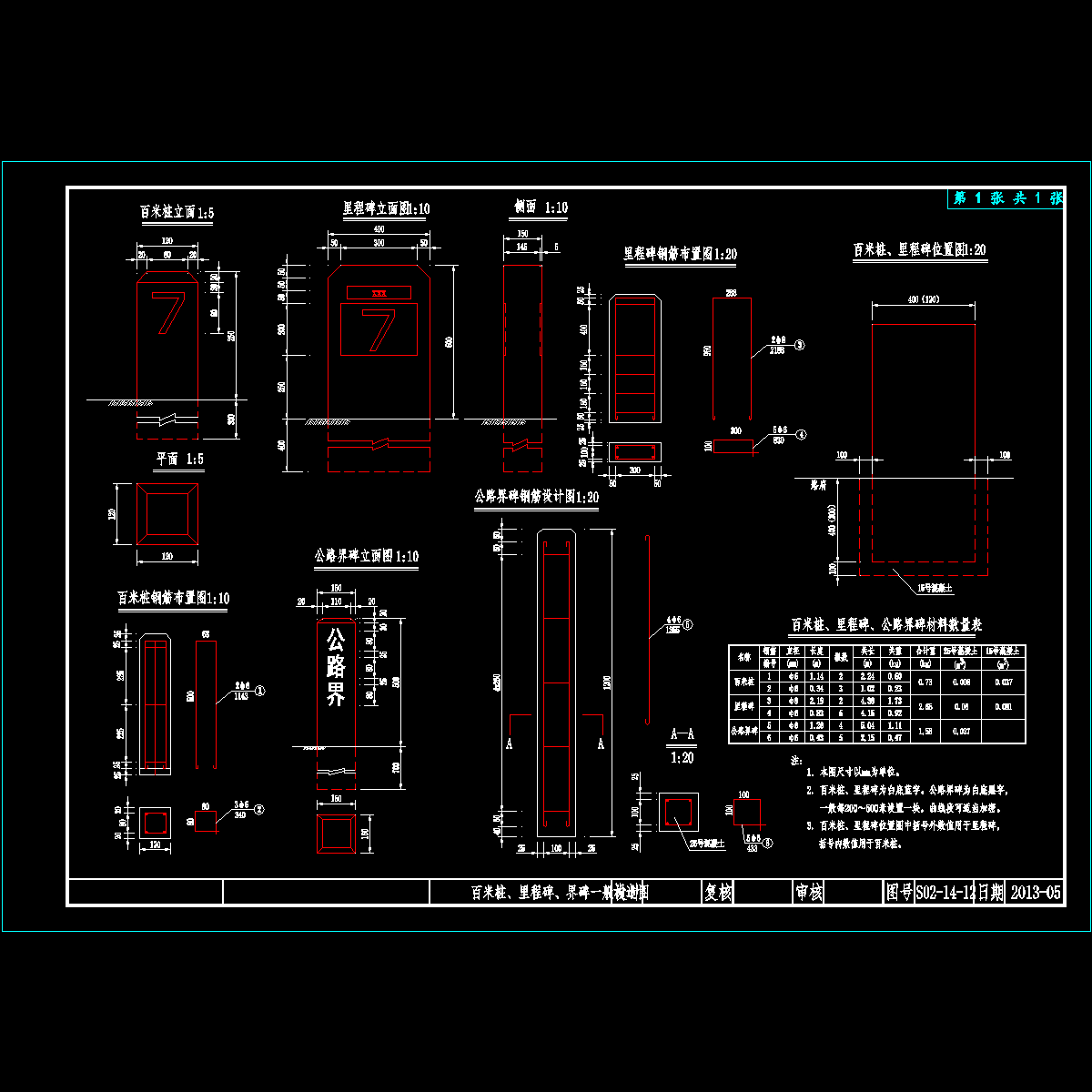

二级公路交通安全设施施工CAD图纸46张（标志标线护栏）

附件详情

该项目按照二级公路标准设计，设计速度采用60km/h，路基宽度12.0m。所有交通指路标志的汉字高度采用40cm。警告、禁令、指示标志采用全反光三级反光膜。大型标志板、滑动槽：采用5A02（旧牌号为LF2-M，抗拉强度应大于175MPa）型铝合金板材；小型标志板：采用玻璃钢合成树脂板制作。交通标志的边框外缘应有衬底色。衬底色规定为：警告标志黄色，禁令标志白色，指示标志蓝色。

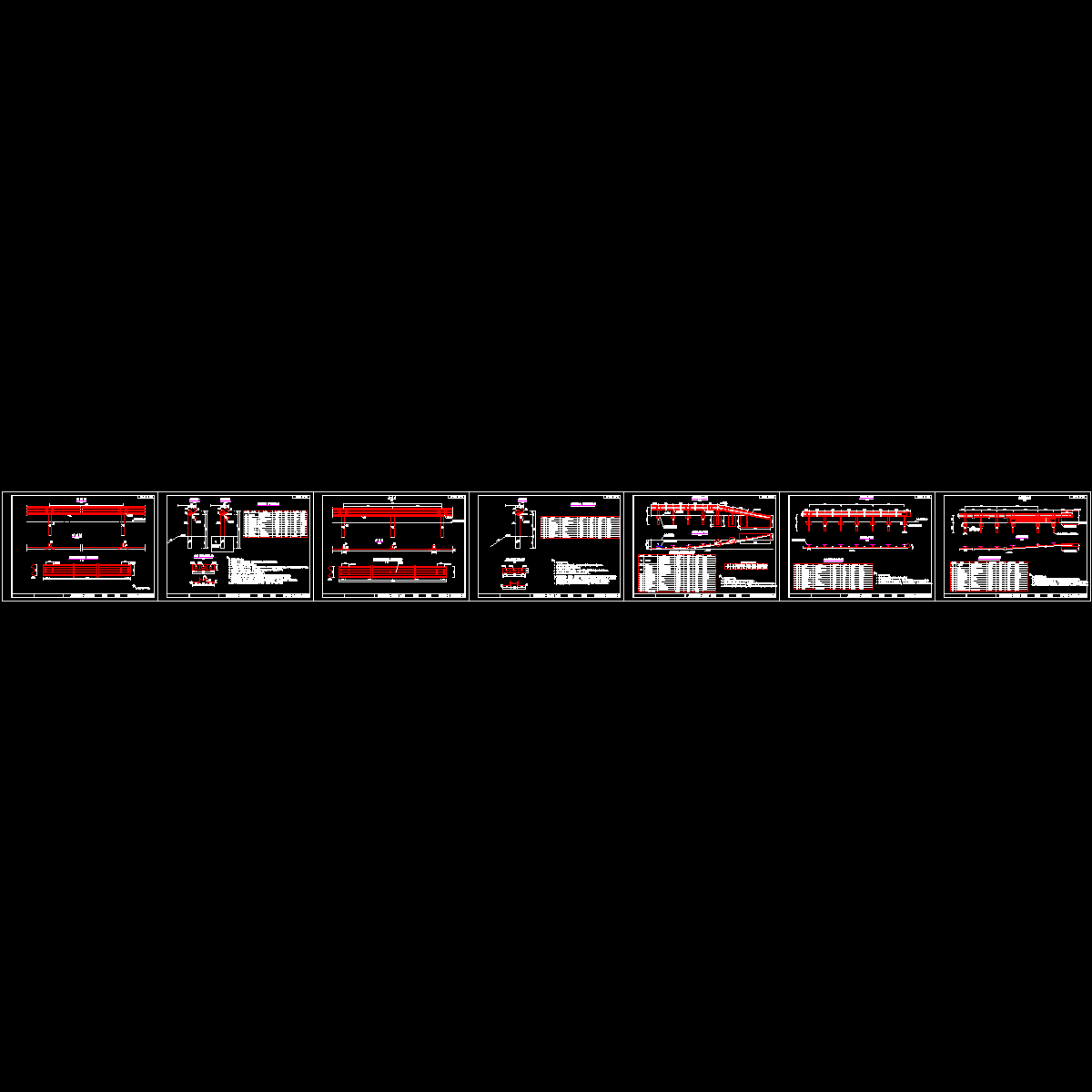

道路标线采用环保反光涂料涂划。行车道边缘线，采用白色振荡标线，线宽15cm；中心单黄虚线：实线长400cm间隔600cm，线宽15cm。人行横道线：白色实线，线宽40cm，间距60cm。沿线路堤边坡高度超过3.5m的路段、桥头路段均设置B级波形梁护栏。
……共计46张，设计于近代年
