农村公路改造工程CAD施工图纸设计50张（护栏标志）.dwg

附件详情

本次项目为改建项目，项目全长8.247169公里，水泥混凝土路面硬化面积为39596.261平方米。
旧路存在问题：
本项目旧路段路面为泥结石路面，部分路段存在路拱不适、坑槽、宽度不够等，造成原有路面平整度较低；全线涵洞设施利用；全线无标志标牌、安全设施，整个路段的形成安全性极差。全线无软土路基。
……
设计标准：
地区类别：山岭重丘
公路等级：四级公路
设计速度：20km/h
路拱横坡：单向横坡1.5％（朝曲线内侧）
路面设计标准轴载：双轮组单轴100kN
路面类型：20cm厚水泥砼 18cm厚水泥稳定级配碎石
路面结构设计使用年限：10年
……
设计重点：

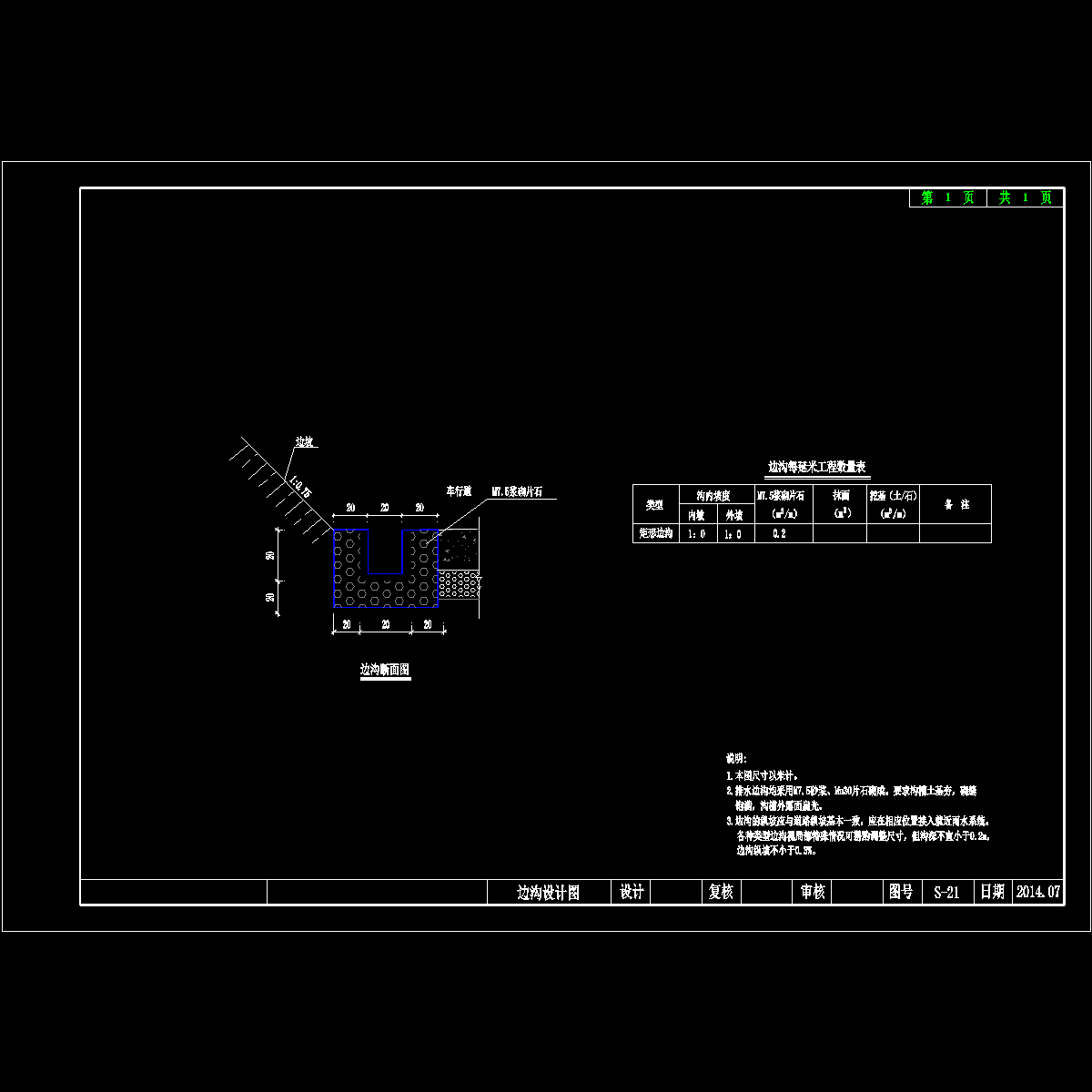

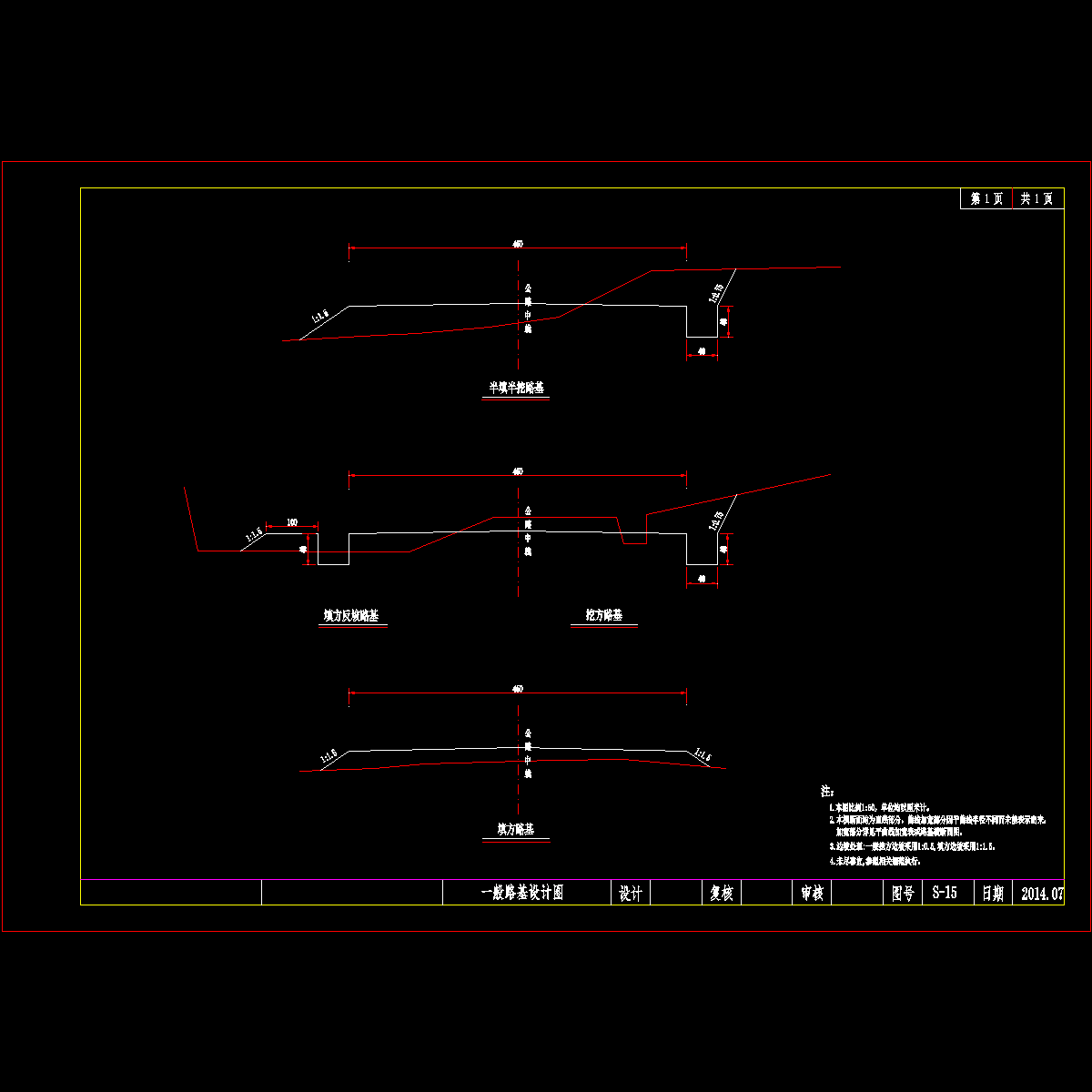

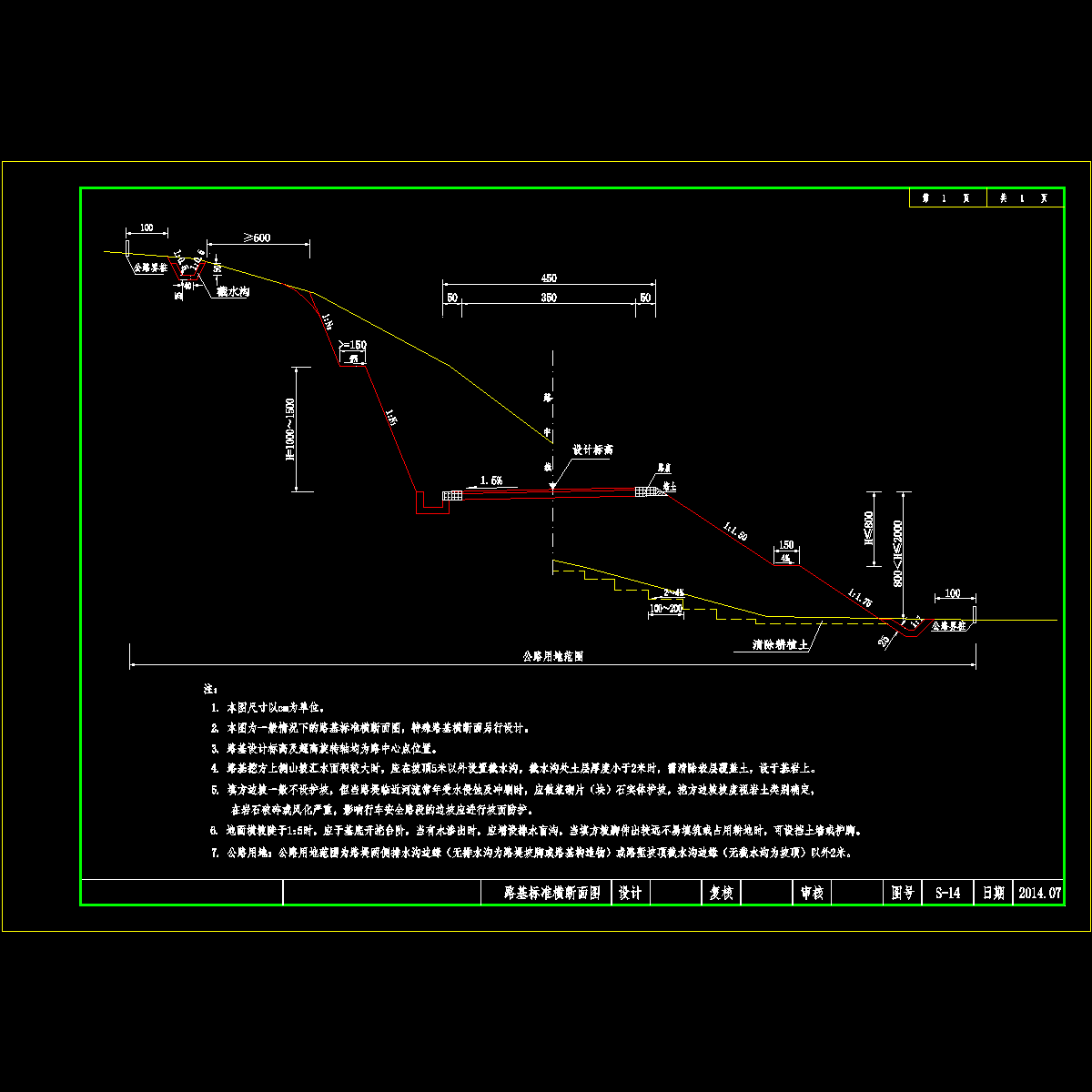

1、路基病害处治，提高路面等级，完善防护工程、排水系统和安保设施。
2、加强路面设计，提高结构强度、水稳定性、温度稳定性和表面抗滑性能，确保路面行车安全、舒适。

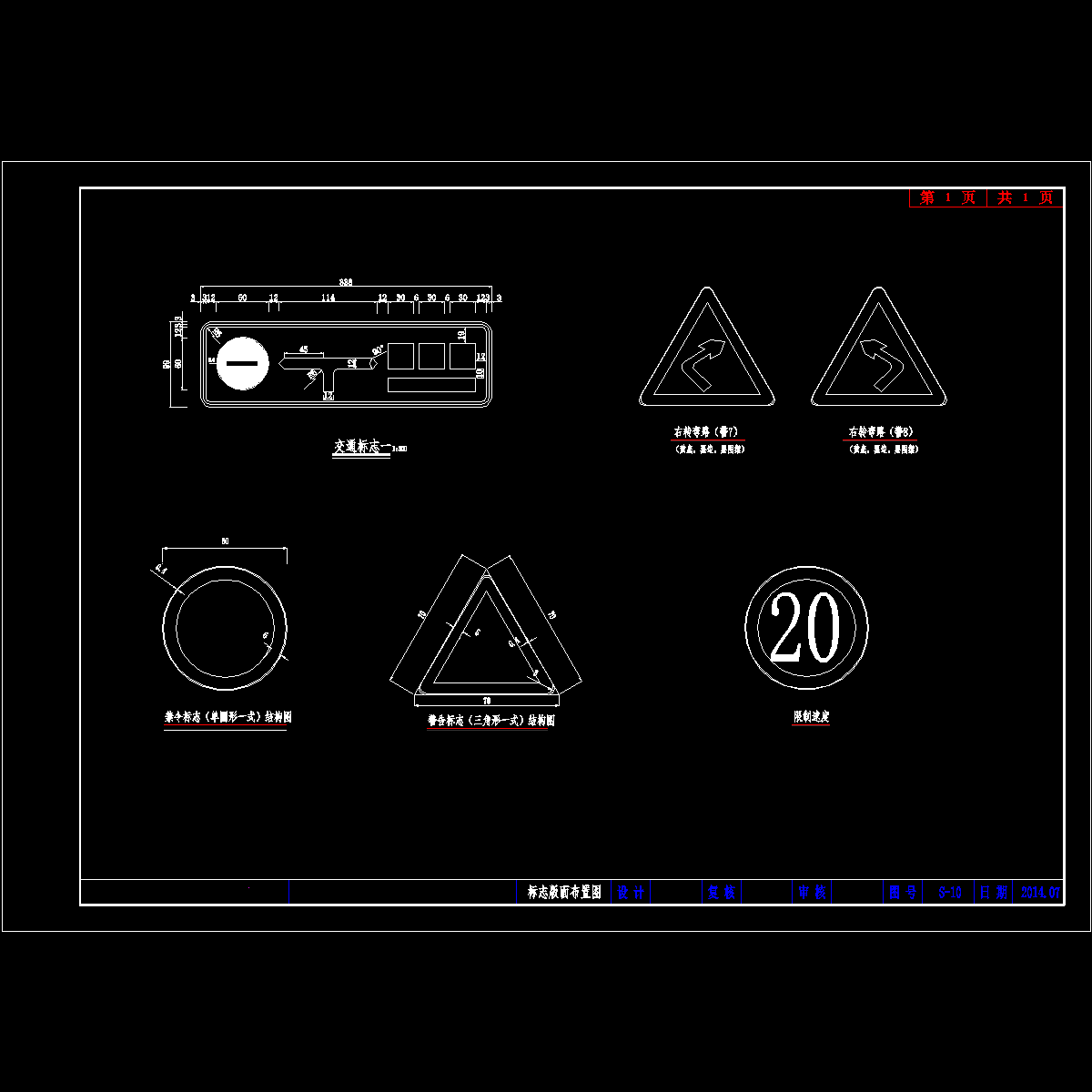

3、加强沿线设施设计，配套完善交通标志、标牌、护栏等交通安全设施，根据路线平纵面及原路交通事故黑点，突出警告和禁止标志。同时注重沿线设施的形式与道路线形及环境相协调。
……
共50张，编制于近代年。
