农村公路旧路改造工程CAD施工图纸设计19张（水泥混凝土面层）

附件详情

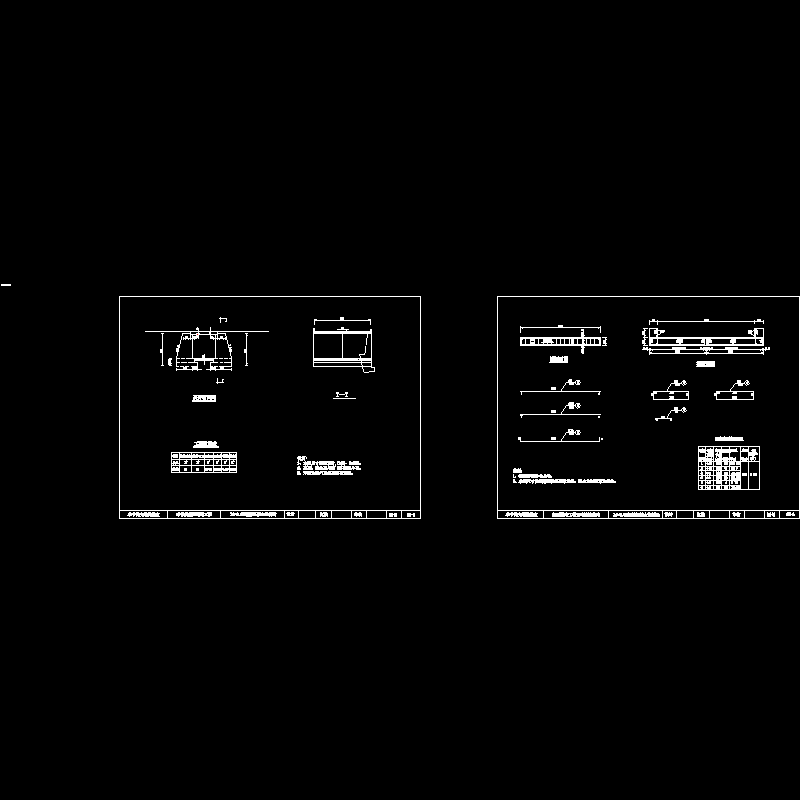

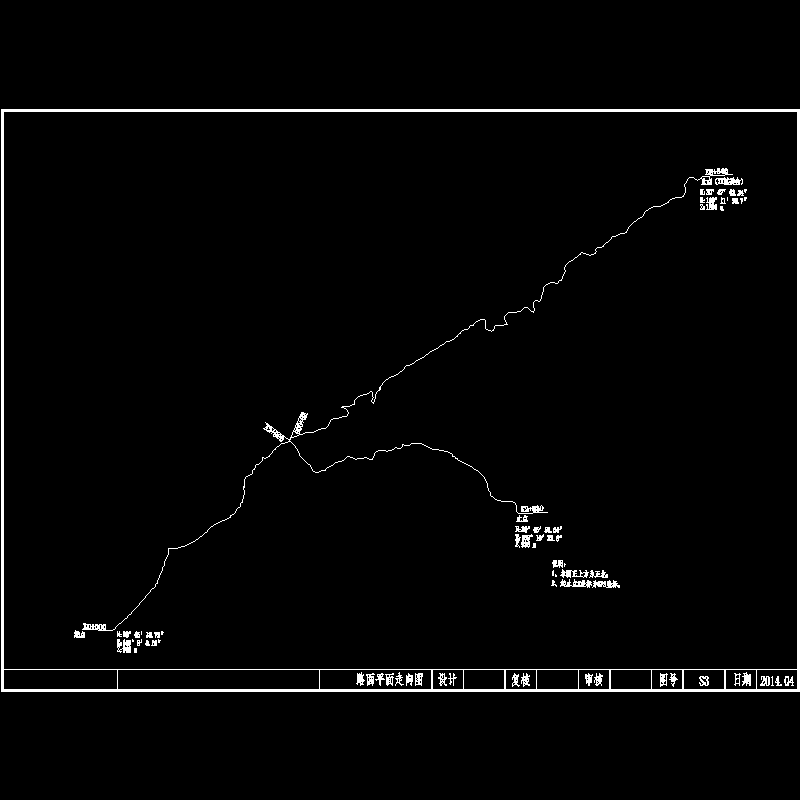

图纸为农村道路旧路改造工程施工图设计，共计19张，包含路基、路面、排水以及涵洞工程。
……
主要技术指标:
面层类型：水泥混凝土面层
自然区划：本路段经过地区属公路自然区划V3区
设计标准轴载：BZZ-100
设计使用年限：水泥混凝土路面20年

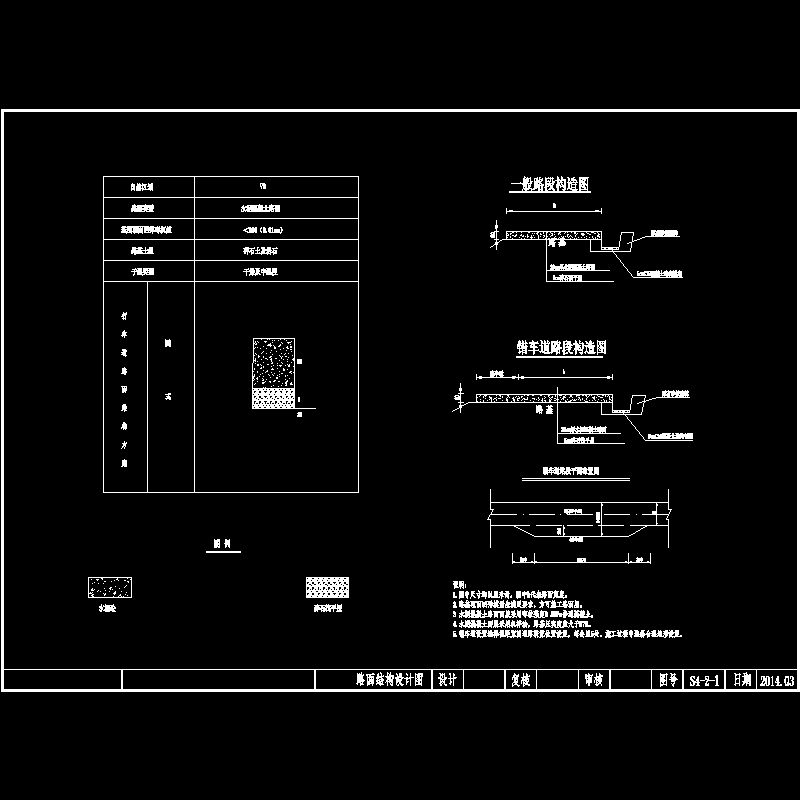

路面结构组合:
面层：水泥混凝土，抗折强度3.5Mpa，厚度20cm。
基层：路基整治后用5cm厚级配碎石找平并碾压密实。
……
对原有路基不满足设计要求段的处理:
（一）清理原泥结碎石路面杂物（杂草、浮土、淤泥），清理淤积边沟，用片石石渣填坑槽（石渣最大粒径必须小于100MM），清理路基坍方，挖除路面及路面整平并碾压密实。

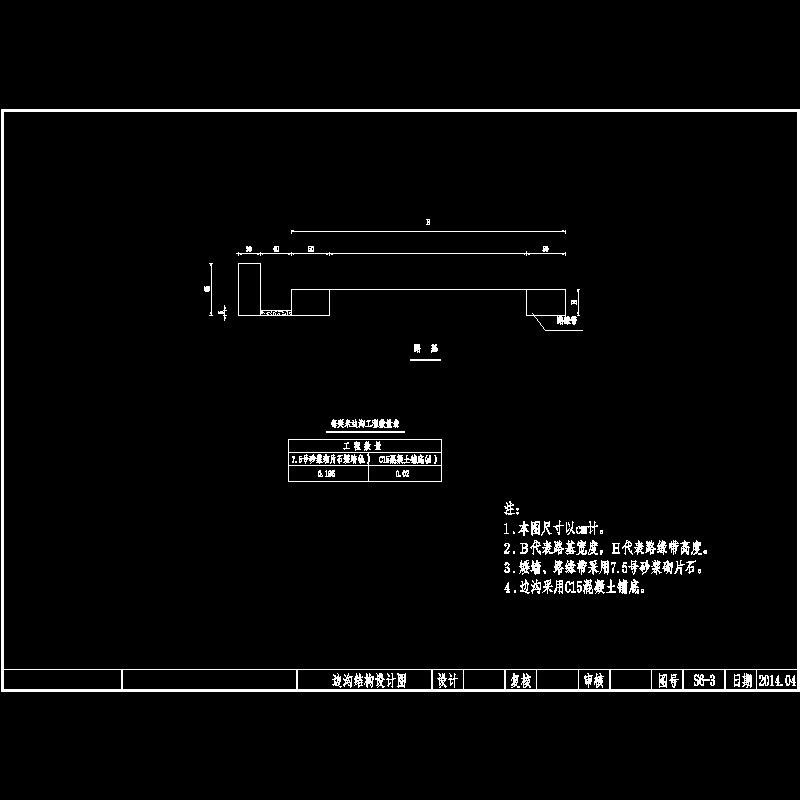

部分路段边沟堵塞严重，路缘带损坏较多，建议用石渣或片石填平边沟并碾压，路面混凝土浇筑时留出边沟宽度以形成新的边沟并进行海底，石渣或片石填边沟的数量已计入片石填坑槽中。具体工程数量见附后设计图表。
（二）软瘫、积淤等弯沉不达标地段用片碎石或砂砾石换填，厚度为0.2-0.5m视情采用，采用碎石或砂砾填补坑槽车辙，具体工程数量见附后设计图表；

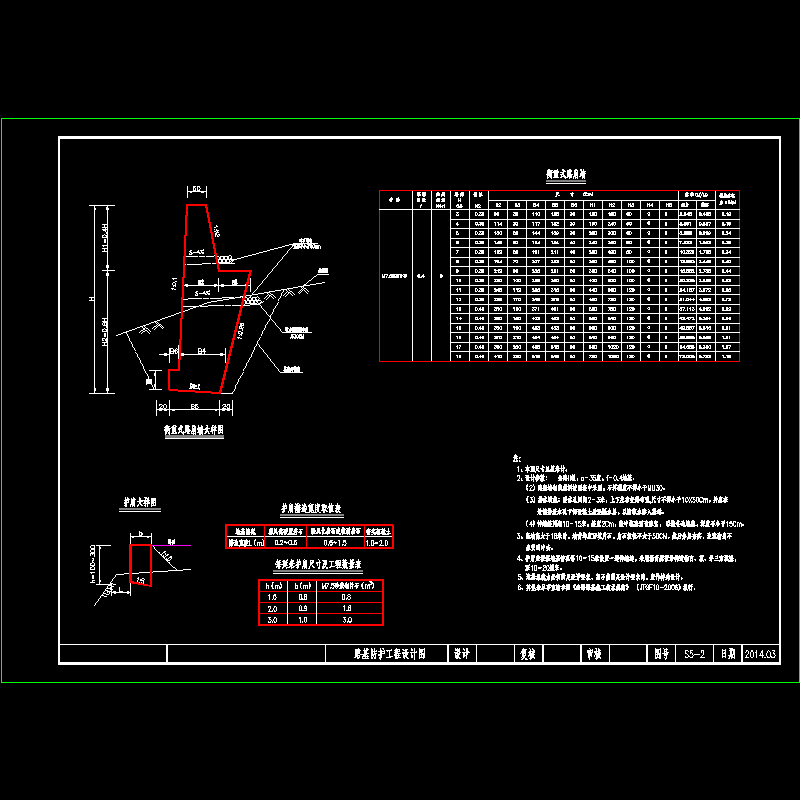

（三）用M7.5砂浆砌片块石修复损坏的挡土墙、路缘带、边沟矮墙或者加高路缘带。具体工程数量见附后设计图表；
（四）修复完善部分涵洞。
路基修补整治工作完成后，需用压路机碾压密实，然后铺洒填隙碎石并碾压密实后再铺筑水泥混凝土路面层。
四、路面设计
……
共19张，编制于2014年。
