综合市政工程CAD施工方案图纸设计(交通标志标线)

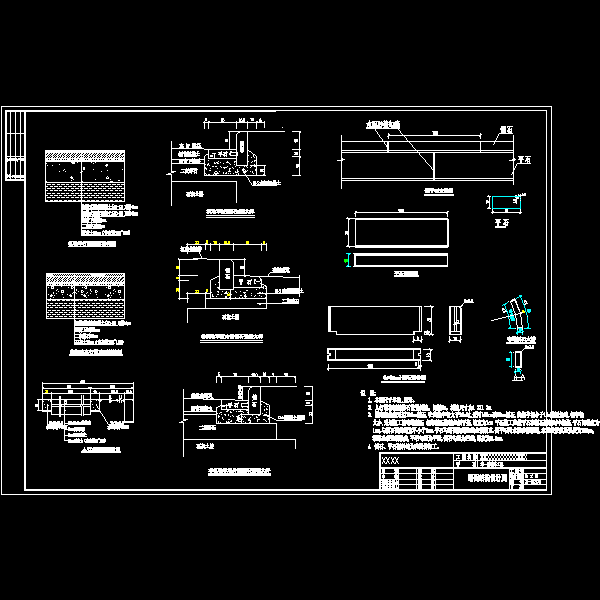

一个市政工程全套图纸 　　一、工程设计范围 　　 该项目设计内容包括道路工程、桥涵工程、给排水工程、管线综合工程、道路照明工程及交通标志标线等。 　　二、道路工程 　　 (1)设计标准 　　 太仓新城纬八路道路等级为城市主干道I级，设计车速为50km/h，设计标准轴载为BZZ-100。道路全线采用沥青混凝土路面，设计使用年限为15年。 　　 (5)路面结构 　　 1、纬八路车行道全程采用沥青混凝土路面，其结构层分别为： 　　机动车道： 　　4cm细粒式沥青混凝土（AC－13　I型集配） 　　8cm粗粒式沥青混凝土（AC－25　I型集配） 　　1cm沥青下封层 　　30cm二灰碎石 　　30cm10%~12%石灰土 　　非机动车道： 　　4cm细粒式沥青混凝土（AC－13　I型集配） 　　1cm沥青下封层 　　20cm二灰碎石 　　30cm10%~12%石灰土 　　人行道面层： 　　20x10x6cm荷兰砖 　　3cm水泥砂浆 　　5cmC15水泥混凝土 　　15cm石灰土（含灰量8%~10%） 　　共有图纸40余张
