城市支路交通工程施工大样图设计及标线大样设计图

附件详情

道路定位为城市支路，双向2车道，本次实施的道路全长为1592.986m，路幅宽度为13m，设计时速采用30km/h。主线横断面布置情况为：
1.0m(设施带)+1.75m(非机动车道)+6.5m(机动车道)+1.75m(非机动车道)+2.0m(人行道)=13.0m。
……
交通标志设计：

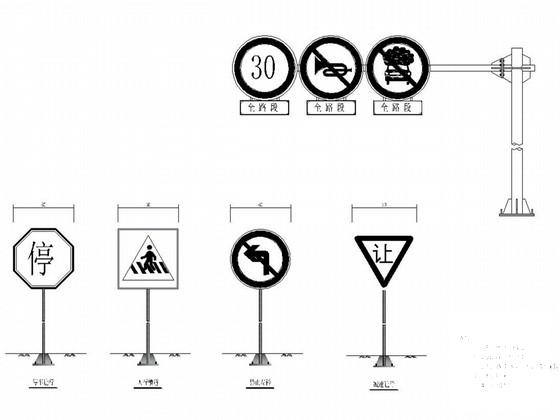

限速标志（禁令）：采用Φ600mm的圆形单面标志牌，结构型式有单柱式、附着式，设置在需要限制车辆速度的路段的起点适当位置，该资料主要采用与信号灯杆、路灯杆或禁令三组合形式共杆设置。

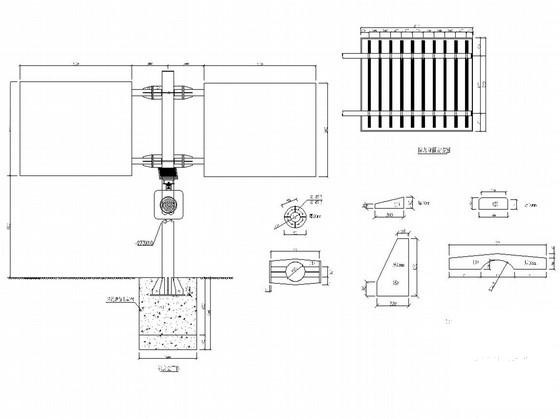

限制速度、禁止某两种车辆驶入、禁止鸣喇叭的三组合标志（禁令）：采用3块Φ1200mm的圆形单面标志牌，结构型式采用单悬臂式，设置在地面道路主要路口车辆驶入本路的起点路段附近。
……

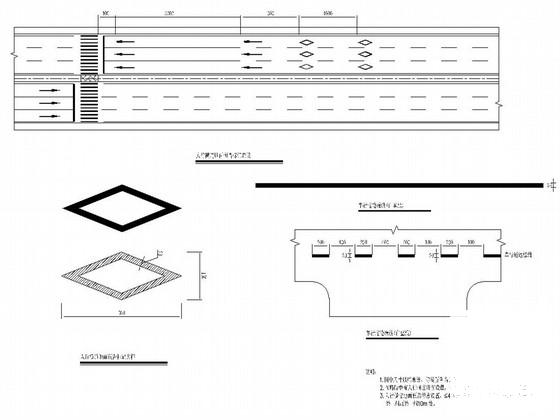

标线总体设计：
(1)车道边缘线---设在上下行车道两侧路缘带的内侧，为振动型白色实线，线宽20cm。
(2)中心单黄虚实线---设在对向行驶的车行道之间，用来分隔对向行驶的交通流，为黄色虚实线，线宽15cm，实线长为400cm，间隔为600cm，详见大样图。
(3)人行横道线---设置位置应根据行人横穿道路的实际需要确定。但路段上设置的人性横道线之间的距离应大于150cm。人行横道为白色实线，最小宽度为3m，并可根据行人数量以1m为一级加宽，线宽40cm，线距为60cm。
……
共39张，。
