城市公租房片区支路交通工程CAD施工大样图设计说明

该资料为 城市公租房片区支路交通工程施工图设计说明 ，编制于2018年，内含丰富的交通工程设计图纸以及说明，值得下载学习！

资料概况：该资料的路网共22个交叉口，其中平面交叉口有19处，分离式交叉有3处。平面交叉形式包括以下四种：平A1类、平B1类、平B2类、平B3类。4节点为主干路与次干路交叉。采用平A1类：交通信号控制，进口道展宽交叉口。5、6、7节点为主干路与支路交叉。采用平B1类：支路只准右转通行的交叉口。8、9节点为次干路与次干路交叉。采用平A1类：交通信号控制，进口道展宽交叉口。10、11、12、13、14、15节点为次干路与支路交叉。采用平B2类：减速让行或停车让行标志管制交叉口。16、17、18、19、20、21、22节点为支路与支路交叉口。采用平B3类：全无管制交叉口。1、2、3节点为主干路与支路交叉。采用立C类：分离式交叉。

......

相关图片：

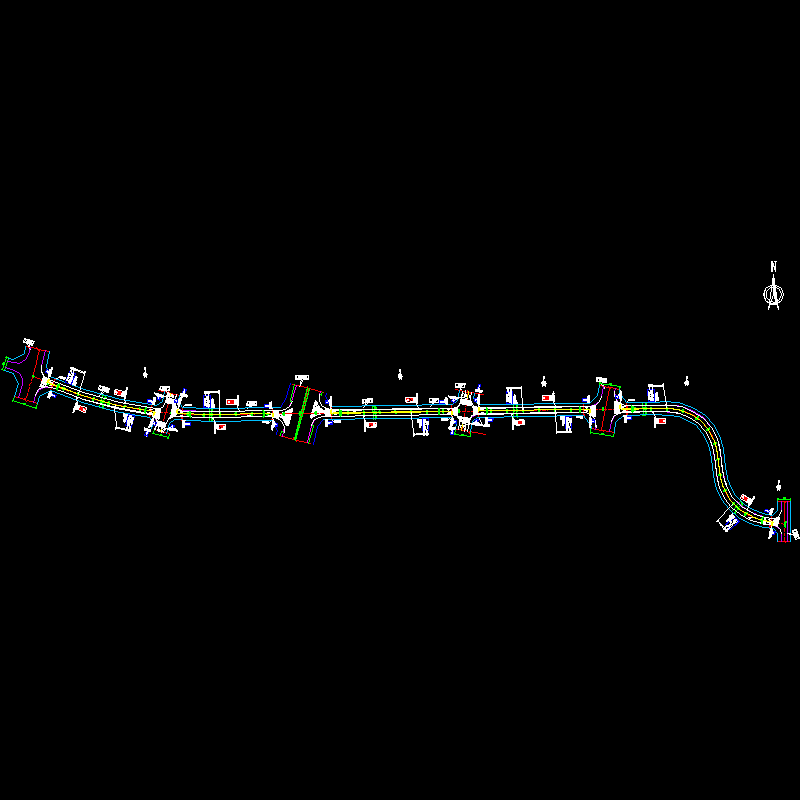

1号路平面图

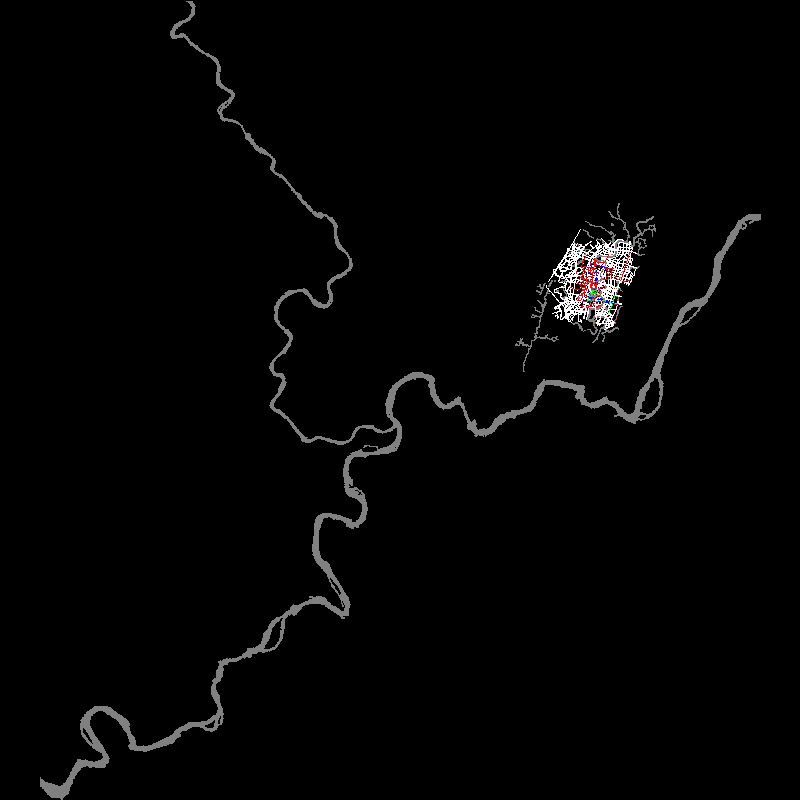

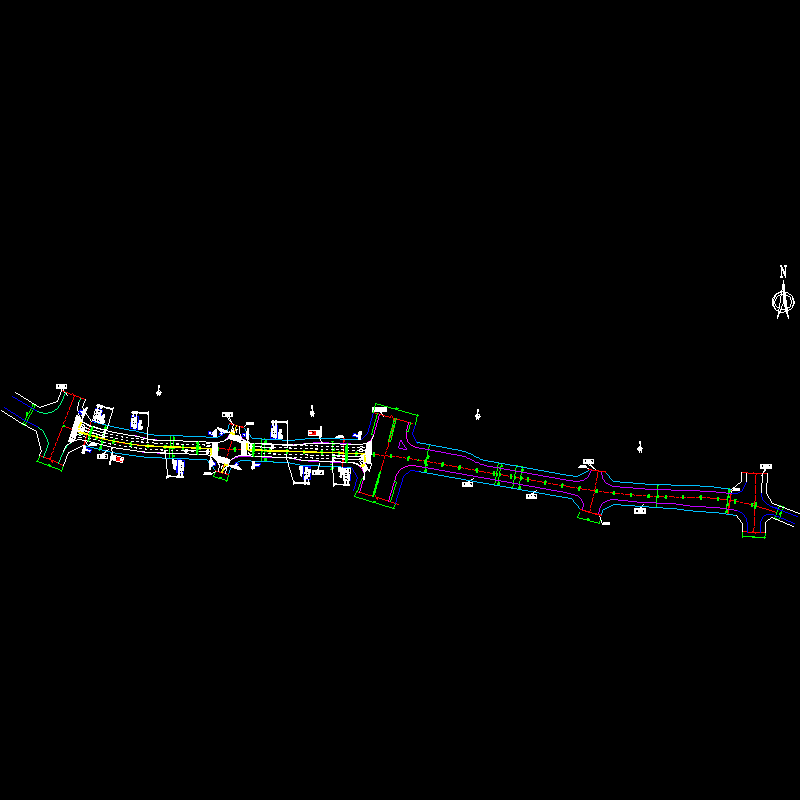

2号路平面图

道路标线大样图

交通标志大样图

大样图

交通标志杆结构设计图
