城市支路交通工程CAD施工大样图设计22张

附件详情

本道路全长454.10m,为城市支路,纵断面设计按30km/h标准设计,本图纸主要设计内容为道路工程。
……
道路设计车速为30km/h,双向2车道,道路规划路幅宽20m,因为道路两厢均为居民小区,特设置了1.5米的绿化带,同时,在有挡墙位置,将绿化带放置在道路外侧,用于遮挡挡墙结构,美化道路。
……
该资料道路共设置警告标志、指路标志、指示标志等。城市干道和次干道的交叉路口,主要设置指路标志(交叉口告知标志)等,配合信号灯合理引导交通,提供相关行驶信息;支路交叉口则主要设置指路标志(交叉口告知标志)、禁令标志(减速让行标志、停车让行标志等)、警告标志(交叉口警告)、指示标志(人行横道标志、向右转弯标志)等,提示驾驶员相关信息;小支路、小通道特殊路段等则针对性设计。
……
共22张,编制于2012年。

标志大样图

标志基础图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

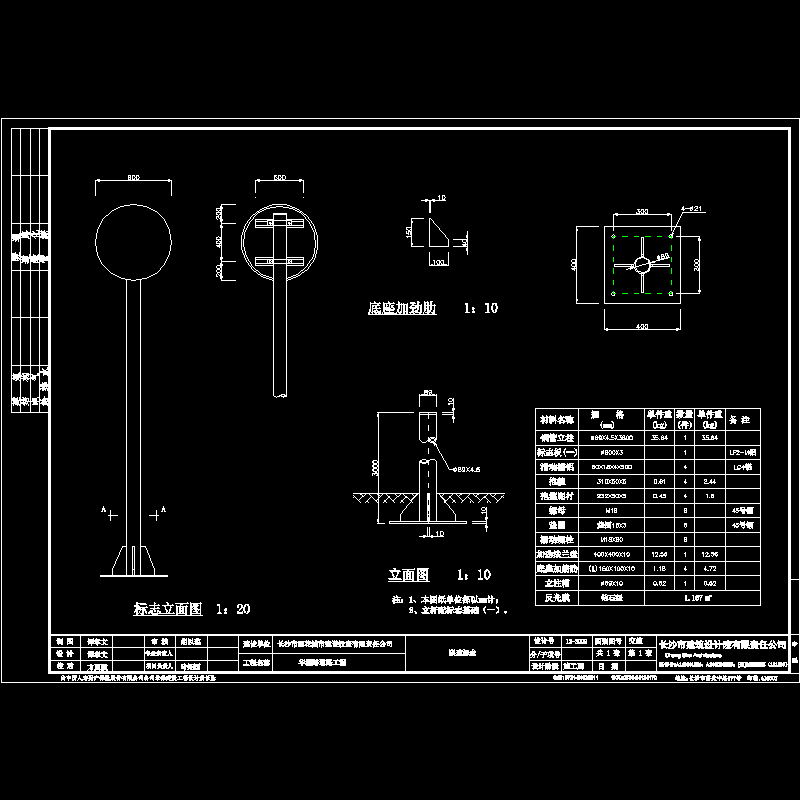

  • 10限速标志.dwg
    10限速标志.dwg

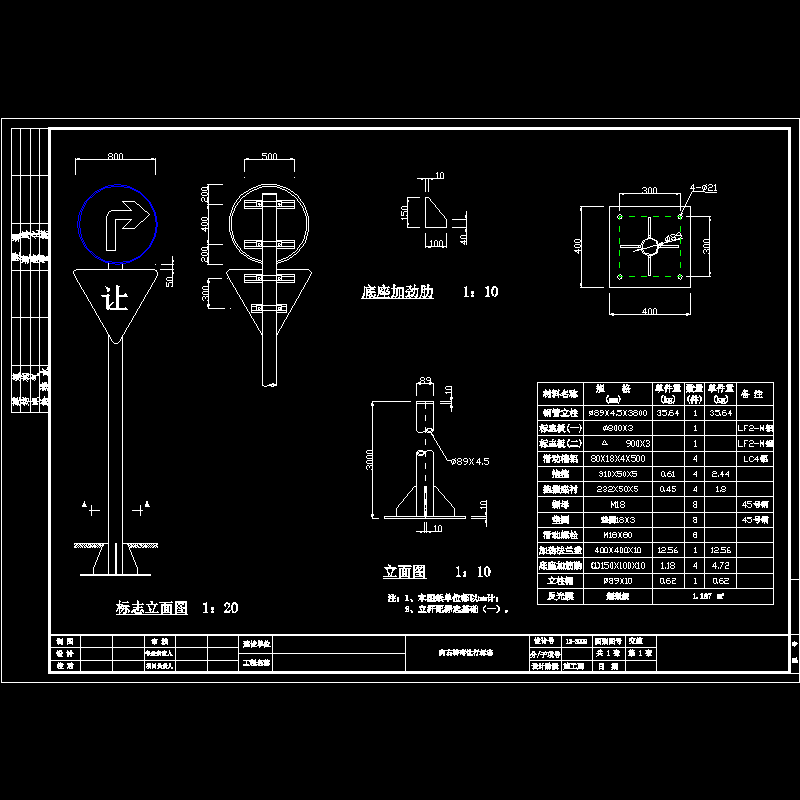

  • 11右转让行标志.dwg
    11右转让行标志.dwg

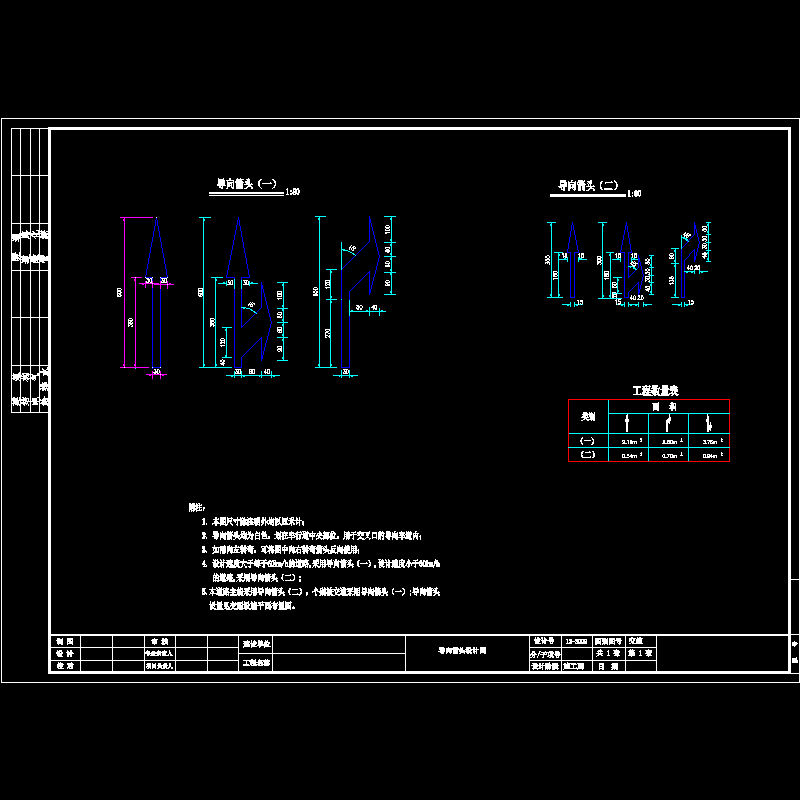

  • 4导向箭头设计图.dwg
    4导向箭头设计图.dwg

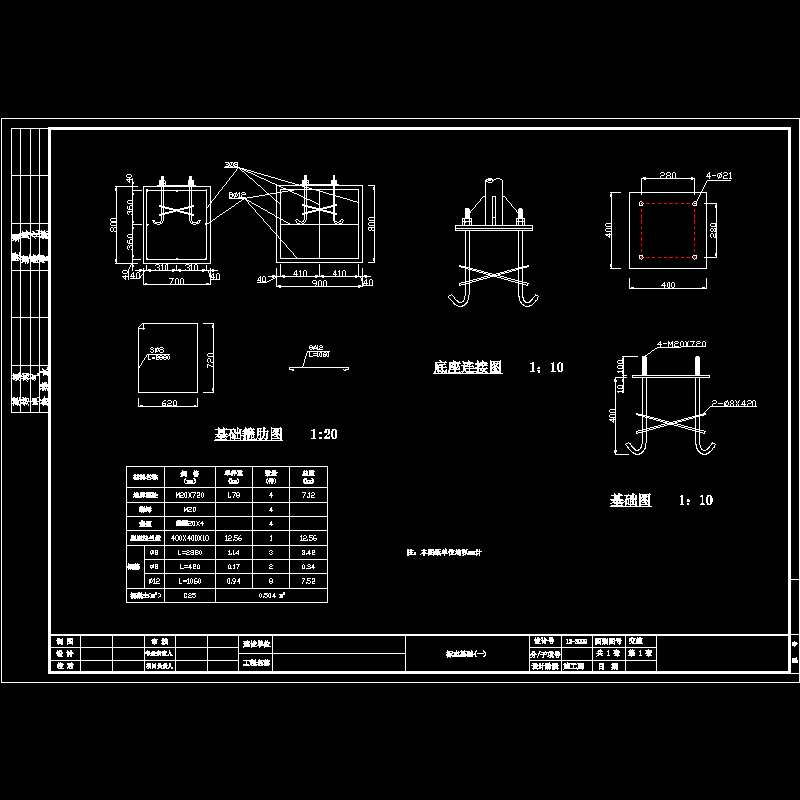

  • 5标志基础(一).dwg
    5标志基础(一).dwg

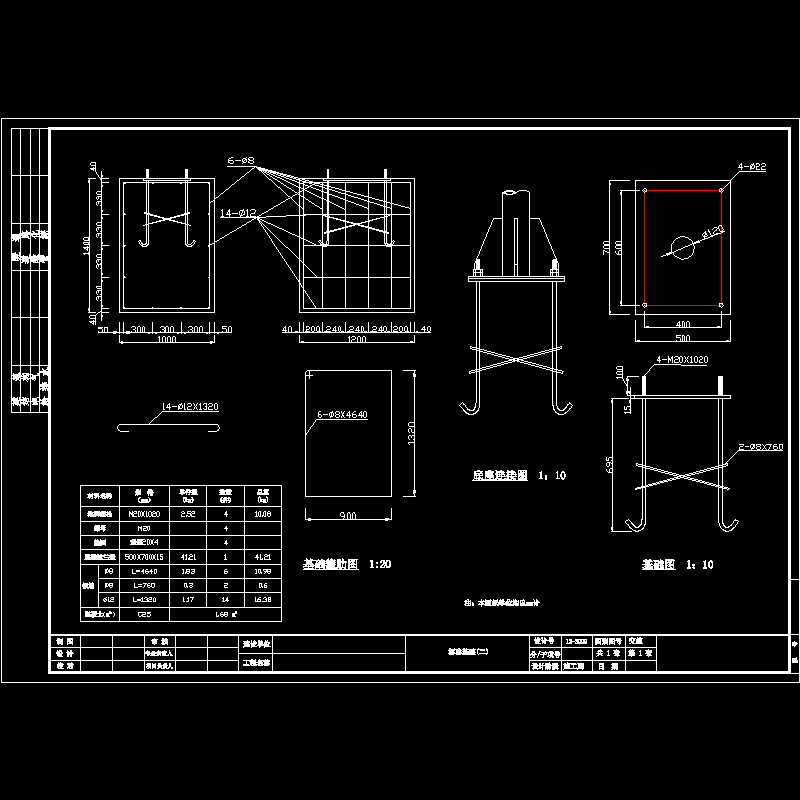

  • 6标志基础(二).dwg
    6标志基础(二).dwg
  • 7标志基础(三).dwg
    7标志基础(三).dwg
  • 8标志基础(四).dwg
    8标志基础(四).dwg
  • 9停行右转标志.dwg
    9停行右转标志.dwg
以上是部分截图,请下载附件后查看完整高清内容
