双向八车道城市主干路排水工程设计大样图.dwg

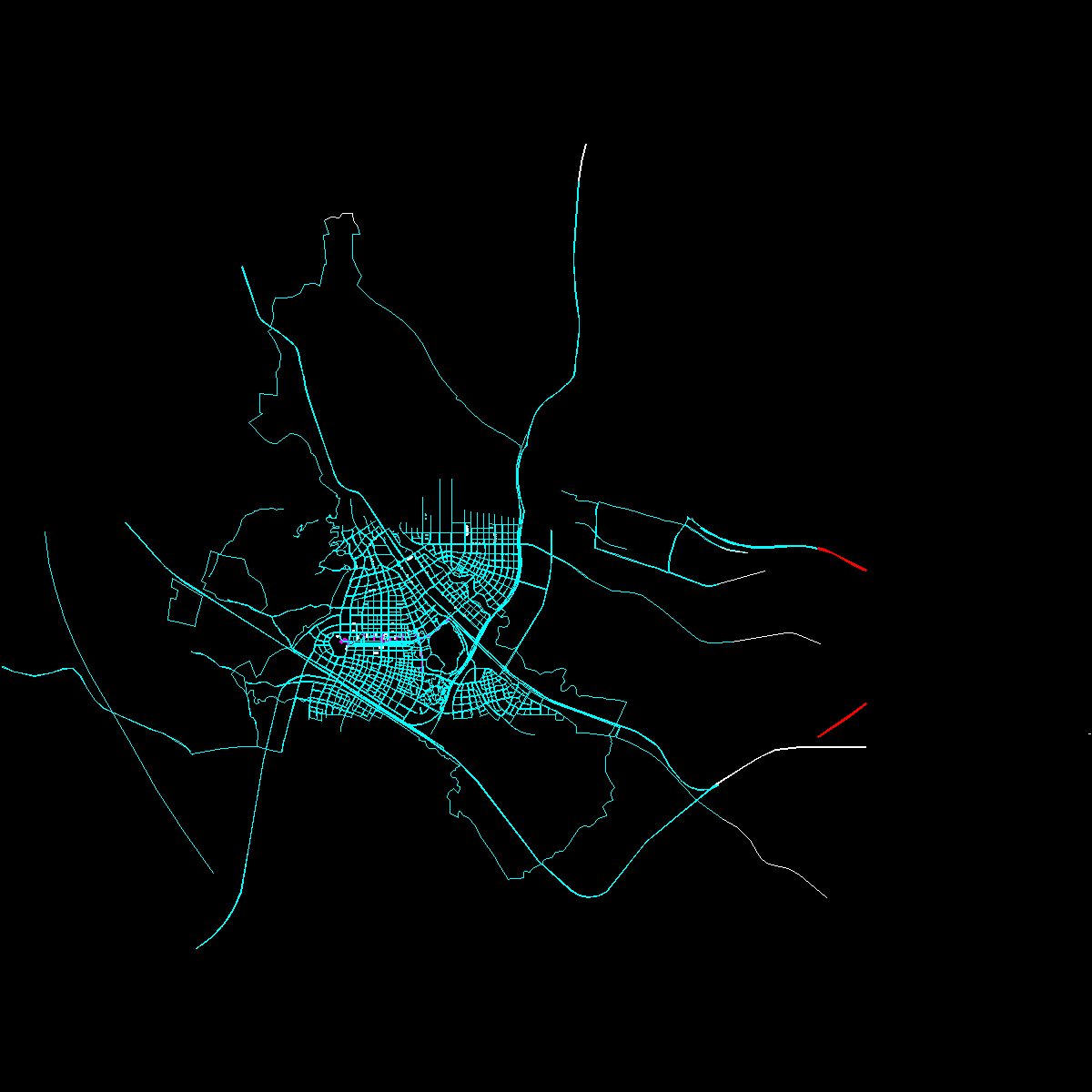

该资料为 双向八车道城市主干路排水工程设计图 ，编制于2018年，为此项目的排水工程设计，非常值得下载学习！

资料概况：1．箱涵跨径5.52m，单孔净跨径4.8m、净高2.0m；

2．构造物两侧与道路连接处的路基施工要特别注意压实。若某些部分压路机碾压有困难，应每

隔20cm一层填筑，并用蛙式打夯机夯实，路基压实度不小于95 %。最大限度减少构造物两头路基工后沉降。路基边缘处压路机碾压有困难时，采用与上述相同的方法处理。

3．回填

箱涵涵背用中粗砂回填，顺路线方向底宽2.0米，坡度1：1.5，从基顶回填至涵顶。

涵背与路基段回填压实度均要求96%。

4．变形缝缝宽2cm，变形缝的槽口设在顶、底板的上面，侧墙的外面。箱涵底板变形缝的顶面可不设油毛毡，而在填塞沥青麻絮后再灌注热沥青即可。变形缝中的麻絮和木板应用加氟化钠等防腐掺料的沥青浸制，填塞严密，并用有纤维掺料的沥青嵌缝膏或其它填缝材料封缝，油毛毡应采用抗拉强度较高的卷材，如沥青玻璃布油毡或再生胶油毡。

......

相关图片：

钢格板雨水口图

工作井示意图

顶管井示意图

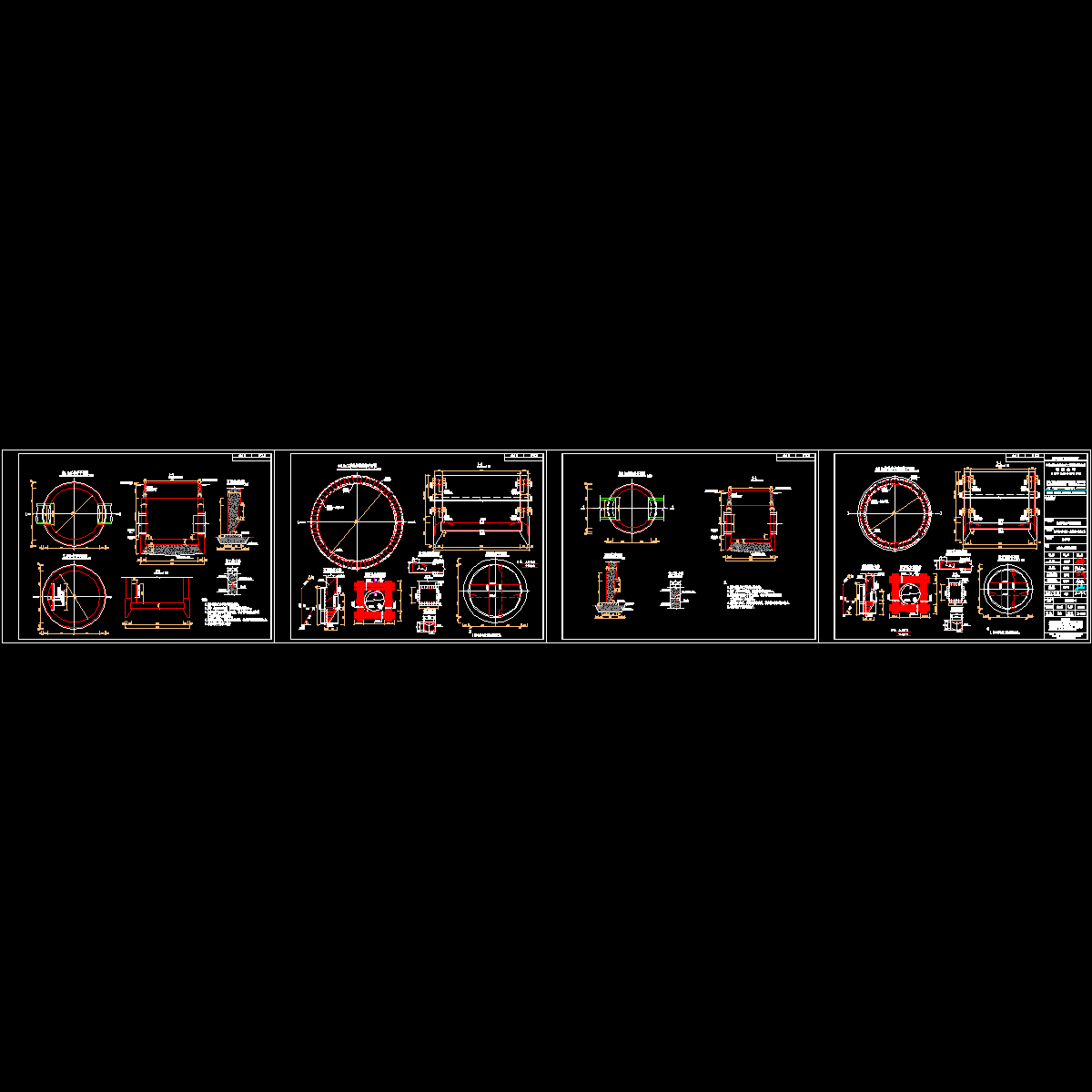

工作井、接收井大样图
