双向四车道城市支路三册全套施工大样图（dwg）

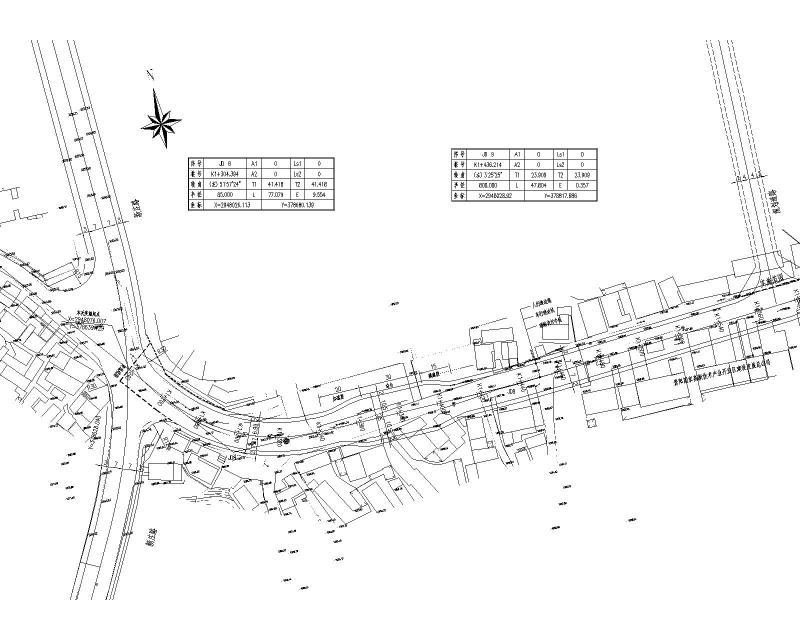

拟建xx路道路工程，是片区规划的一条重要的支路。道路全长2098.868米，道路实施宽度为18米。设计车速为20公里/小时，实施段全长858.868米。

路面结构设计使用车限：10年

交通量饱和设计年限：15年

标准轴载：双轮组单轴载100kN 为标准轴载，BZZ-100

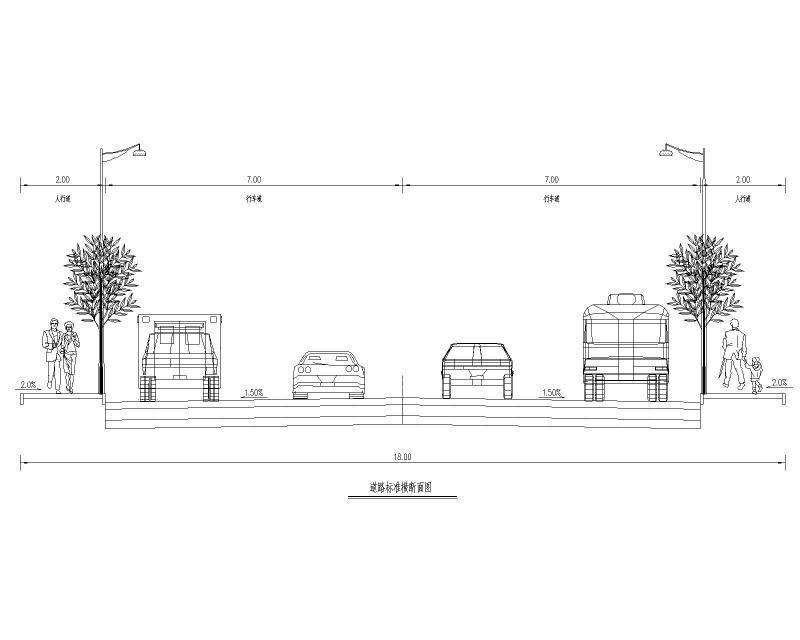

路幅宽度：路基段道路红线宽度为18m，其横断面形式为一块板，双向四车道，其横断面布置为：2.0m（人行道） 7.0米（车行道） 7.0米（车行道） 2.0m（人行道）=18.0m。

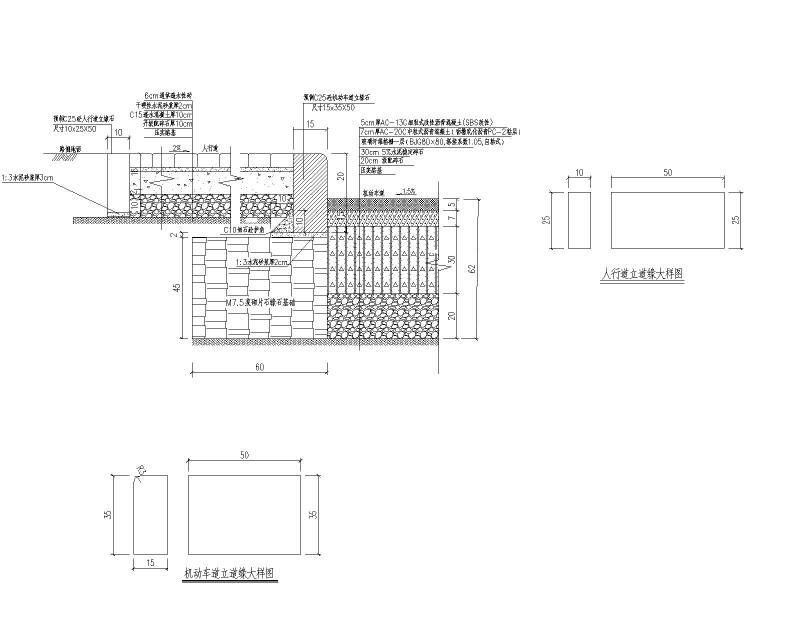

路基设计要求：路基采用重型压实度标准，路基顶面设计回弹模量不得小于20Mpa，路床应处于干燥或中湿状态。基层顶面回弹模量不得小于100Mpa

道路车行道拱横坡为1.5%（外倾），人行道横坡为2.0%（内倾）。
