城市次干道交通工程施工图纸设计平面图及断面布置图
-
干线：否
-
位置：重庆
-
设计年代：近代
该资料内容包括道路交通标志标线以及隧道内的交通控制诱导设施，其中隧道内交通控制及诱导设施包括交通信号灯、车道指示器、可变信息标志。
……
标志板由标志面、标志底板及滑槽等组成，标志面采用铝合金板，符合《道路交通标志板及支撑件》（GB 5768-近代）要求。指路标志厚度3.0mm；警告、禁令、指示标志板厚度1.5mm。
……
车行道边缘线（白色）15cm，中央双黄线（黄色）15cm，可跨越同向车行道分界线采用"2m/4m"间隔的虚线（白色），宽度为15cm，并配双面反光突起路标。
……
共78张，cad格式，。

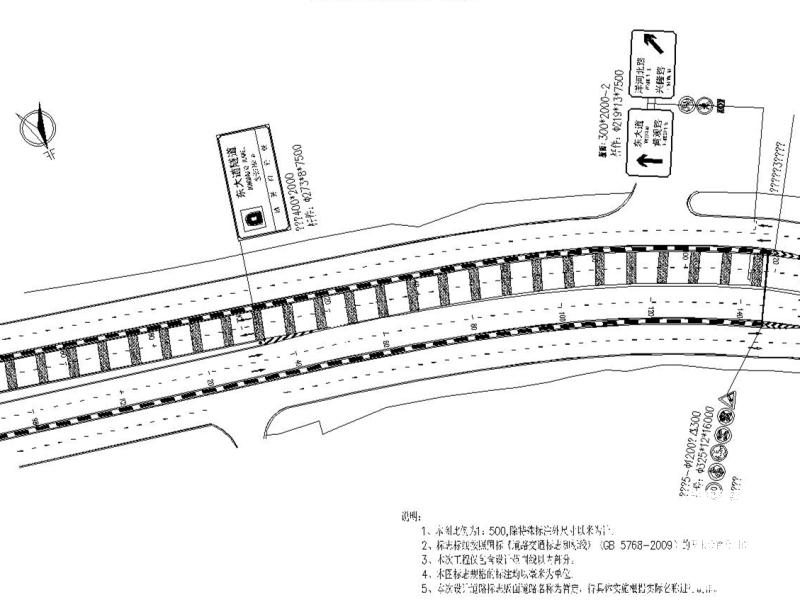

交通标志标线平面图

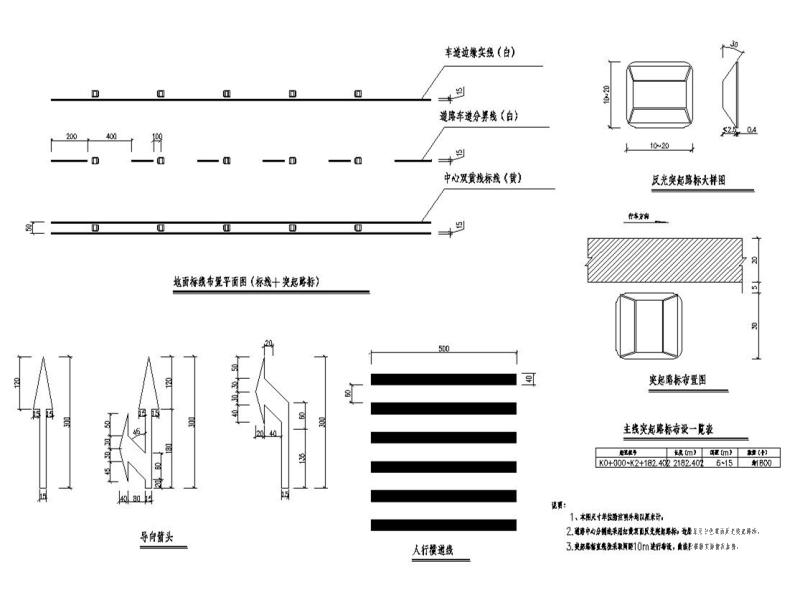

地面标线设计图

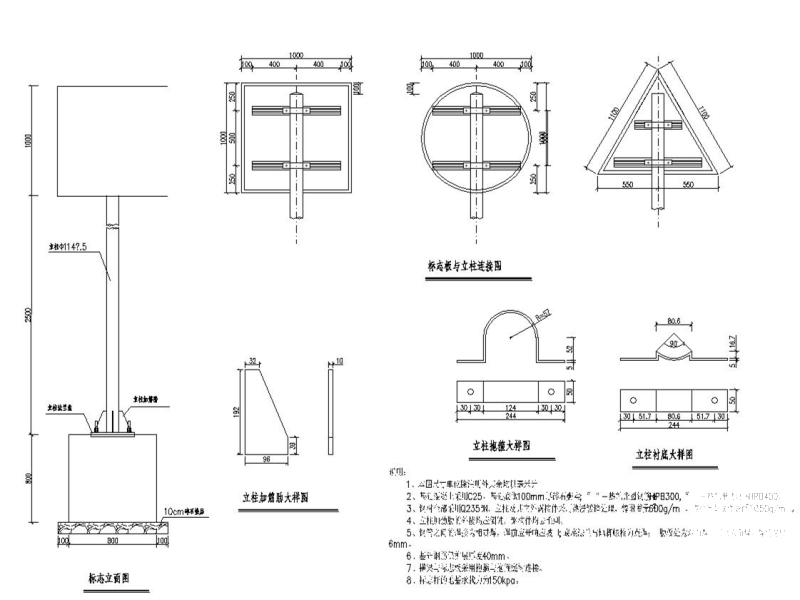

单立柱标志杆设计图

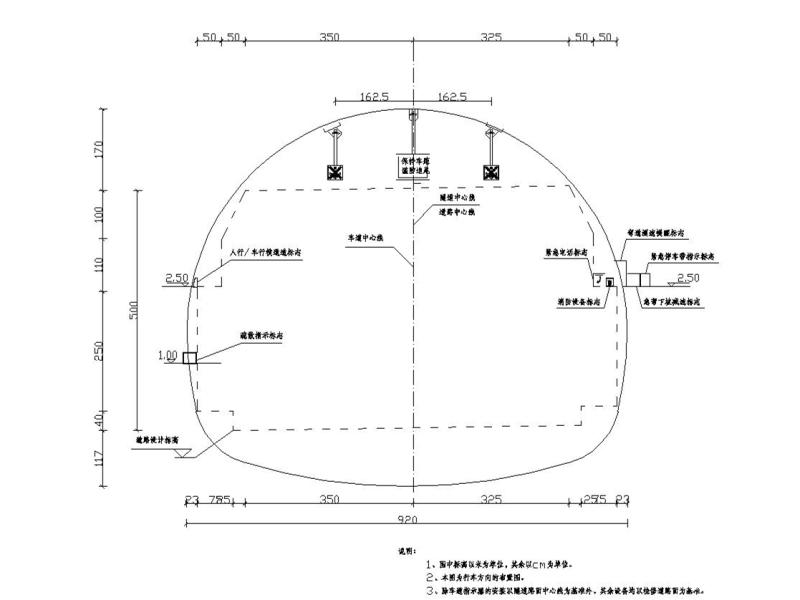

隧道内交通设施断面布置图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
城市次干道交通施工图 - 1 -
城市次干道交通施工图 - 2 -
城市次干道交通施工图 - 3 -
城市次干道交通施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
